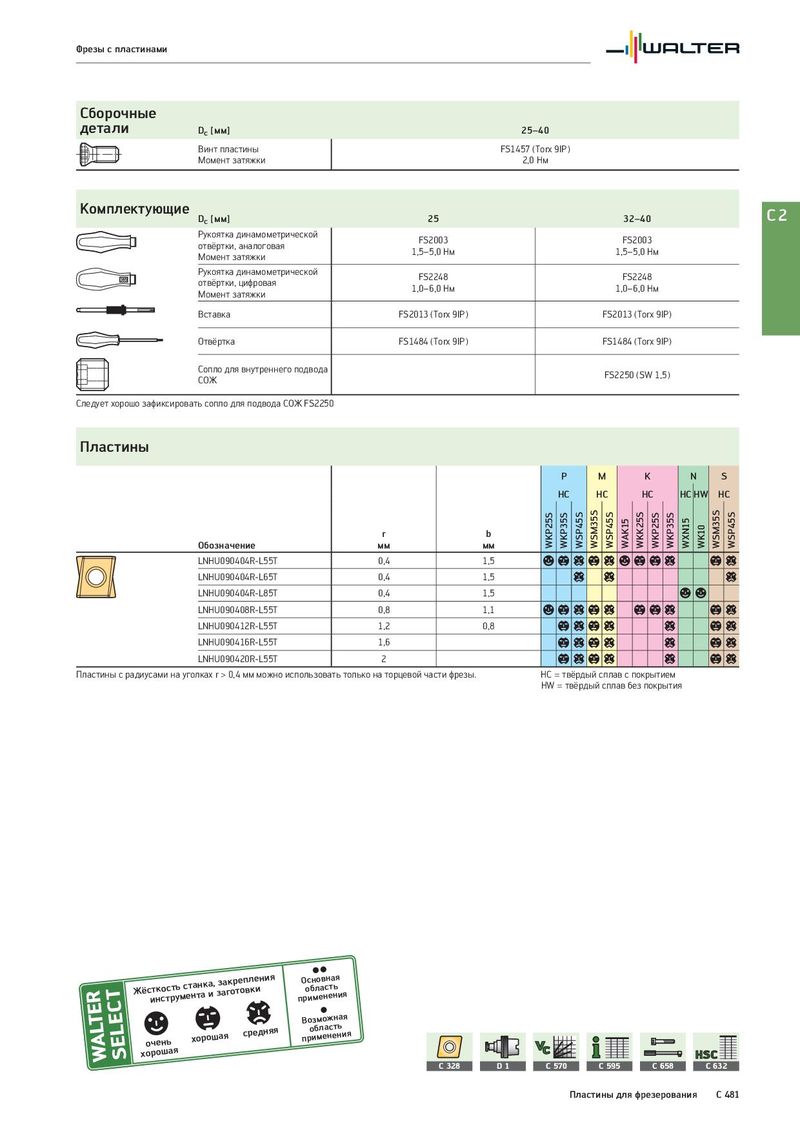

Фрезы с пластинами Сборочные детали Dc [мм] 25–40 Винт пластины FS1457 (Torx 9IP) Момент затяжки 2,0 Нм Комплектующие Dc [мм] 25 32–40 C2 Рукоятка динамометрической FS2003 FS2003 отвёртки, аналоговая 1,5–5,0 Нм 1,5–5,0 Нм Момент затяжки Рукоятка динамометрической FS2248 FS2248 отвёртки, цифровая 1,0–6,0 Нм 1,0–6,0 Нм Момент затяжки Вставка FS2013 (Torx 9IP) FS2013 (Torx 9IP) Отвёртка FS1484 (Torx 9IP) FS1484 (Torx 9IP) Сопло для внутреннего подвода FS2250 (SW 1,5) СОЖ Следует хорошо зафиксировать сопло для подвода СОЖ FS2250 Пластины P M K N S HC HC HC HC HW HC r b WKP25S WKP35S WSP45S WSM35S WSP45S WAK15 WKK25S WKP25S WKP35S WXN15 WK10 WSM35S WSP45S Обозначение мм мм LNHU090404R-L55T 0,4 1,5 abcbcabbc b c LNHU090404R-L65T 0,4 1,5 c c c LNHU090404R-L85T 0,4 1,5 a a LNHU090408R-L55T 0,8 1,1 abcbc bbc b c LNHU090412R-L55T 1,2 0,8 bcbc c b c LNHU090416R-L55T 1,6 bcbc c b c LNHU090420R-L55T 2 bcbc c b c Пластины с радиусами на уголках r > 0,4 мм можно использовать только на торцевой части фрезы. HC = твёрдый сплав с покрытием HW = твёрдый сплав без покрытия Жёситнксотсртуьмсетнатнакаи, закрепления пОросибнмлоеавнснетаньяия заготовки хорошая средняя пВрооизбммлоеажнсетнньаияя очень хорошая HSC C 328 D1 C 570 C 595 C 658 C 632 Пластины для фрезерования C 481
