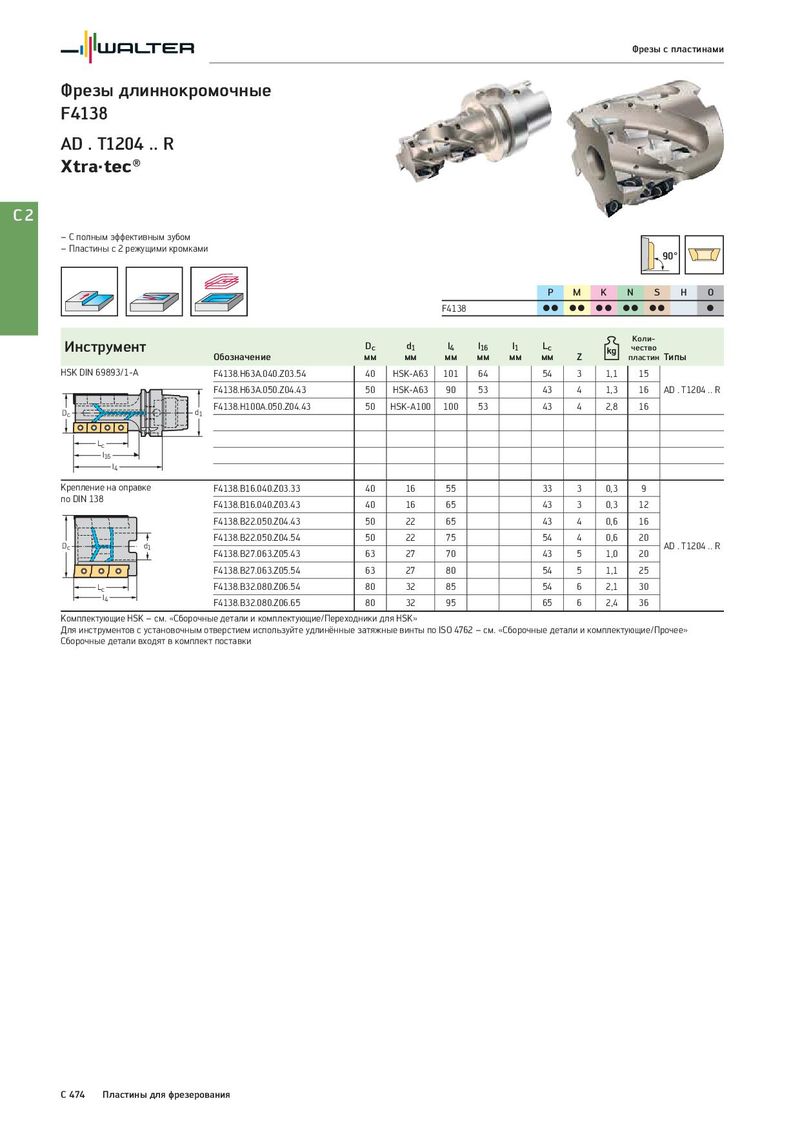

Фрезы с пластинами Фрезы длиннокромочные F4138 AD . T1204 .. R Xtra·tec® C2 – С полным эффективным зубом – Пластины с 2 режущими кромками 90° P M K N S H O F4138 CC CC CC CC CC C Инструмент Dc d1 l4 l16 l1 Lc Коли- чество Обозначение мм мм мм мм мм мм Z пластин Типы HSK DIN 69893/1-A F4138.H63A.040.Z03.54 40 HSK-A63 101 64 54 3 1,1 15 F4138.H63A.050.Z04.43 50 HSK-A63 90 53 43 4 1,3 16 AD . T1204 .. R Dc d1 F4138.H100A.050.Z04.43 50 HSK-A100 100 53 43 4 2,8 16 Lc l16 l4 Крепление на оправке F4138.B16.040.Z03.33 40 16 55 33 3 0,3 9 по DIN 138 F4138.B16.040.Z03.43 40 16 65 43 3 0,3 12 F4138.B22.050.Z04.43 50 22 65 43 4 0,6 16 F4138.B22.050.Z04.54 50 22 75 54 4 0,6 20 Dc d1 AD . T1204 .. R F4138.B27.063.Z05.43 63 27 70 43 5 1,0 20 F4138.B27.063.Z05.54 63 27 80 54 5 1,1 25 Lc F4138.B32.080.Z06.54 80 32 85 54 6 2,1 30 l4 F4138.B32.080.Z06.65 80 32 95 65 6 2,4 36 Комплектующие HSK – см. «Сборочные детали и комплектующие/Переходники для HSK» Для инструментов с установочным отверстием используйте удлинённые затяжные винты по ISO 4762 – см. «Сборочные детали и комплектующие/Прочее» Сборочные детали входят в комплект поставки C 474 Пластины для фрезерования
