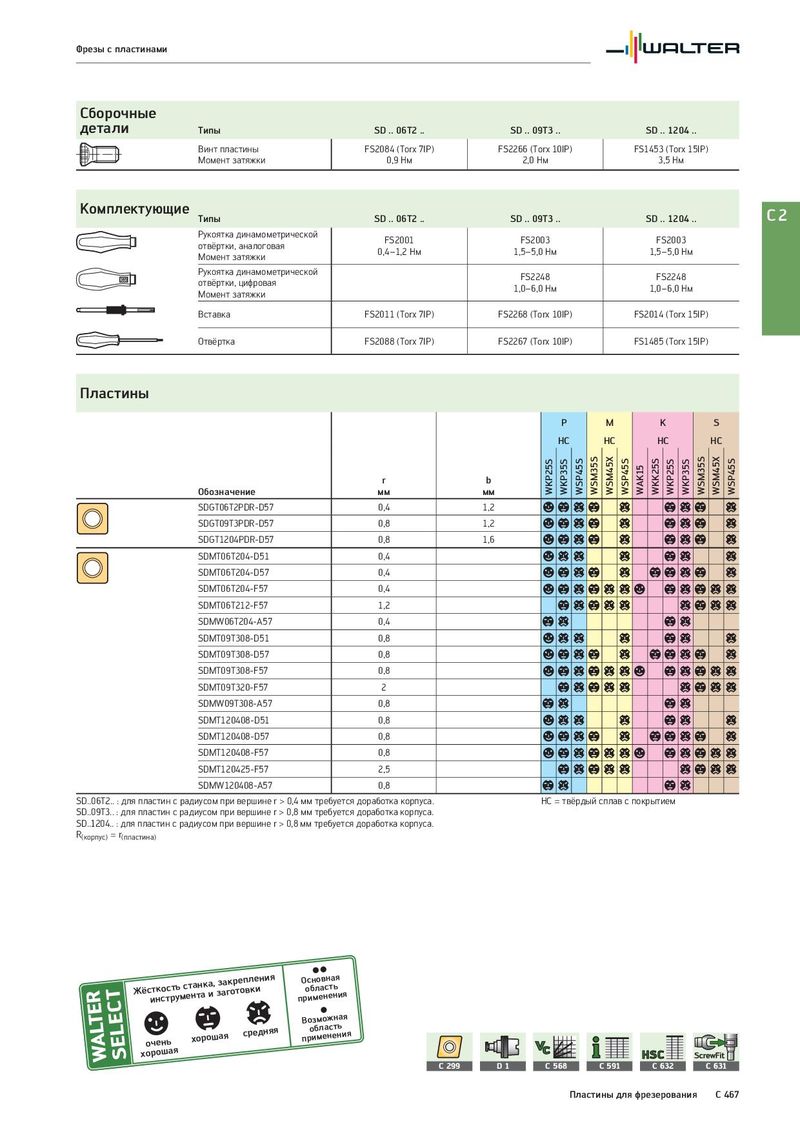

Общий каталог Walter 2017 - страница 2179

Фрезы с пластинами Сборочные детали Типы SD .. 06T2 .. SD .. 09T3 .. SD .. 1204 .. Винт пластины FS2084 (Torx 7IP) FS2266 (Torx 10IP) FS1453 (Torx 15IP) Момент затяжки 0,9 Нм 2,0 Нм 3,5 Нм Комплектующие Типы SD .. 06T2 .. SD .. 09T3 .. SD .. 1204 .. C2 Рукоятка динамометрической FS2001 FS2003 FS2003 отвёртки, аналоговая 0,4–1,2 Нм 1,5–5,0 Нм 1,5–5,0 Нм Момент затяжки Рукоятка динамометрической FS2248 FS2248 отвёртки, цифровая 1,0–6,0 Нм 1,0–6,0 Нм Момент затяжки Вставка FS2011 (Torx 7IP) FS2268 (Torx 10IP) FS2014 (Torx 15IP) Отвёртка FS2088 (Torx 7IP) FS2267 (Torx 10IP) FS1485 (Torx 15IP) Пластины P M K S HC HC HC HC r b WKP25S WKP35S WSP45S WSM35S WSM45X WSP45S WAK15 WKK25S WKP25S WKP35S WSM35S WSM45X WSP45S Обозначение мм мм SDGT06T2PDR-D57 0,4 1,2 abcb c b c b c SDGT09T3PDR-D57 0,8 1,2 abcb c b c b c SDGT1204PDR-D57 0,8 1,6 abcb c b c b c SDMT06T204-D51 0,4 acc c b c c SDMT06T204-D57 0,4 abcb c bb c b c SDMT06T204-F57 0,4 abcbcca b c b c c SDMT06T212-F57 1,2 bcbcc c b c c SDMW06T204-A57 0,4 bc b c SDMT09T308-D51 0,8 acc c b c c SDMT09T308-D57 0,8 abcb c bb c b c SDMT09T308-F57 0,8 abcbcca b c b c c SDMT09T320-F57 2 bcbcc c b c c SDMW09T308-A57 0,8 bc b c SDMT120408-D51 0,8 acc c b c c SDMT120408-D57 0,8 abcb c bb c b c SDMT120408-F57 0,8 abcbcca b c b c c SDMT120425-F57 2,5 bcbcc c b c c SDMW120408-A57 0,8 bc b c SD..06T2.. : для пластин с радиусом при вершине r > 0,4 мм требуется доработка корпуса. HC = твёрдый сплав с покрытием SD..09T3.. : для пластин с радиусом при вершине r > 0,8 мм требуется доработка корпуса. SD..1204.. : для пластин с радиусом при вершине r > 0,8 мм требуется доработка корпуса. R(корпус) = r(пластина) Жёситнксотсртуьмсетнатнакаи, закрепления пОросибнмлоеавнснетаньяия заготовки хорошая средняя пВрооизбммлоеажнсетнньаияя очень хорошая HSC C 299 D1 C 568 C 591 C 632 C 631 Пластины для фрезерования C 467
