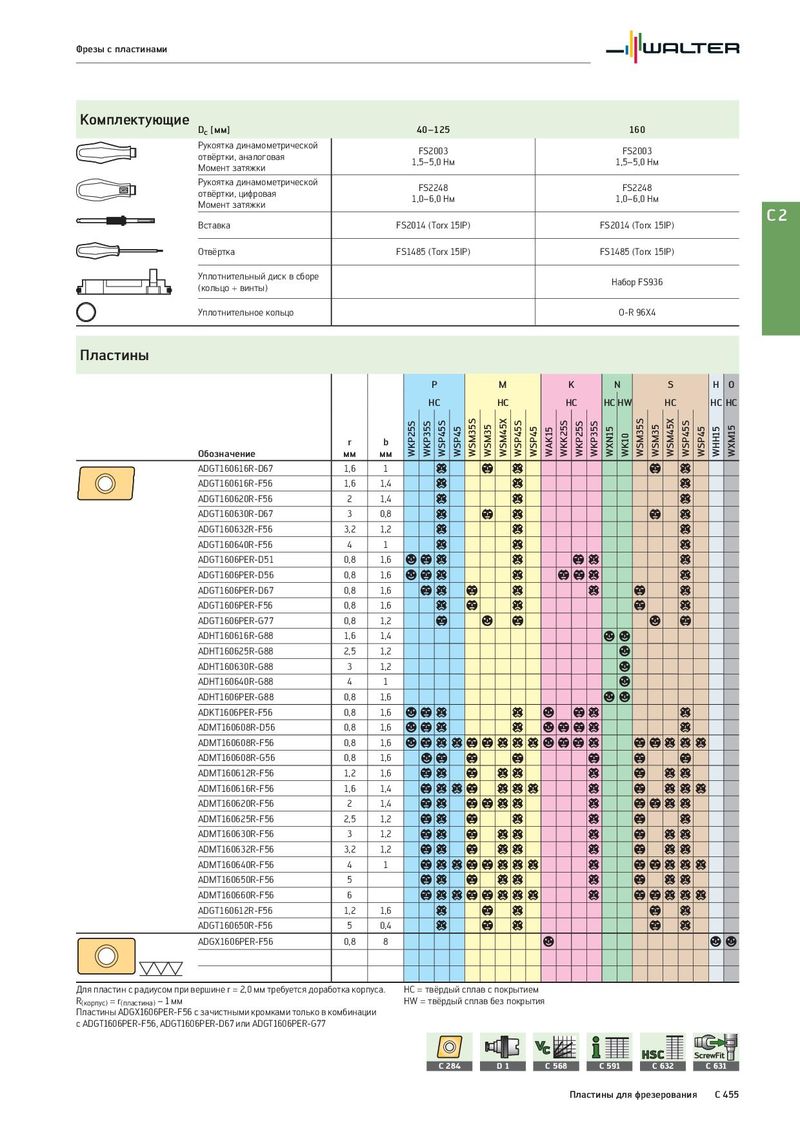

Фрезы с пластинами Комплектующие Dc [мм] 40–125 160 Рукоятка динамометрической FS2003 FS2003 отвёртки, аналоговая 1,5–5,0 Нм 1,5–5,0 Нм Момент затяжки Рукоятка динамометрической FS2248 FS2248 отвёртки, цифровая 1,0–6,0 Нм 1,0–6,0 Нм Момент затяжки C2 Вставка FS2014 (Torx 15IP) FS2014 (Torx 15IP) Отвёртка FS1485 (Torx 15IP) FS1485 (Torx 15IP) Уплотнительный диск в сборе Набор FS936 (кольцо + винты) Уплотнительное кольцо O-R 96X4 Пластины P M K N S H O HC HC HC HC HW HC HC HC r b WKP25S WKP35S WSP45S WSP45 WSM35S WSM35 WSM45X WSP45S WSP45 WAK15 WKK25S WKP25S WKP35S WXN15 WK10 WSM35S WSM35 WSM45X WSP45S WSP45 WHH15 WXM15 Обозначение мм мм ADGT160616R-D67 1,6 1 c b c b c ADGT160616R-F56 1,6 1,4 c c c ADGT160620R-F56 2 1,4 c c c ADGT160630R-D67 3 0,8 c b c b c ADGT160632R-F56 3,2 1,2 c c c ADGT160640R-F56 4 1 c c c ADGT1606PER-D51 0,8 1,6 abc c b c c ADGT1606PER-D56 0,8 1,6 abc c b b c c ADGT1606PER-D67 0,8 1,6 bc b c c b c ADGT1606PER-F56 0,8 1,6 c b c b c ADGT1606PER-G77 0,8 1,2 b a b a b ADHT160616R-G88 1,6 1,4 a a ADHT160625R-G88 2,5 1,2 a ADHT160630R-G88 3 1,2 a ADHT160640R-G88 4 1 a ADHT1606PER-G88 0,8 1,6 a a ADKT1606PER-F56 0,8 1,6 a b c c a b c c ADMT160608R-D56 0,8 1,6 a b c c a b b c c ADMT160608R-F56 0,8 1,6 a b c c b b c c c a b b c b b c c c ADMT160608R-G56 0,8 1,6 a b b b b b b ADMT160612R-F56 1,2 1,6 b c b c c c b c c ADMT160616R-F56 1,6 1,4 b c c b c c c c b c c c ADMT160620R-F56 2 1,4 b c b b c c c b b c c ADMT160625R-F56 2,5 1,2 b c b c c b c ADMT160630R-F56 3 1,2 b c b c c c b c c ADMT160632R-F56 3,2 1,2 b c b c c c b c c ADMT160640R-F56 4 1 b c c b b c c c c b b c c c ADMT160650R-F56 5 b c b c c c b c c ADMT160660R-F56 6 b c c b b c c c c b b c c c ADGT160612R-F56 1,2 1,6 c b c b c ADGT160650R-F56 5 0,4 c b c b c ADGX1606PER-F56 0,8 8 a a a Для пластин с радиусом при вершине r = 2,0 мм требуется доработка корпуса. HC = твёрдый сплав с покрытием R(корпус) = r(пластина) – 1 мм HW = твёрдый сплав без покрытия Пластины ADGX1606PER-F56 с зачистными кромками только в комбинации с ADGT1606PER-F56, ADGT1606PER-D67 или ADGT1606PER-G77 HSC C 284 D1 C 568 C 591 C 632 C 631 Пластины для фрезерования C 455
