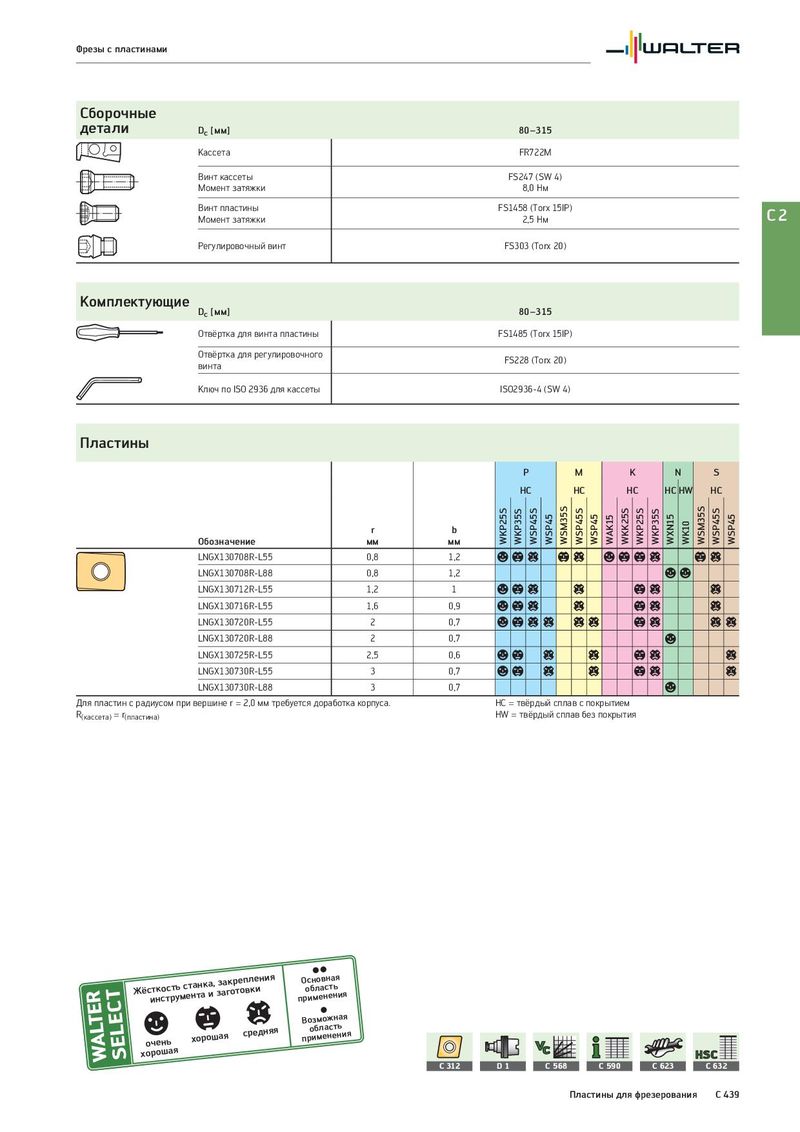

Общий каталог Walter 2017 - страница 2151

Фрезы с пластинами Сборочные детали Dc [мм] 80–315 Кассета FR722M Винт кассеты FS247 (SW 4) Момент затяжки 8,0 Нм Винт пластины FS1458 (Torx 15IP) C2 Момент затяжки 2,5 Нм Регулировочный винт FS303 (Torx 20) Комплектующие Dc [мм] 80–315 Отвёртка для винта пластины FS1485 (Torx 15IP) Отвёртка для регулировочного FS228 (Torx 20) винта Ключ по ISO 2936 для кассеты ISO2936-4 (SW 4) Пластины P M K N S HC HC HC HC HW HC r b WKP25S WKP35S WSP45S WSP45 WSM35S WSP45S WSP45 WAK15 WKK25S WKP25S WKP35S WXN15 WK10 WSM35S WSP45S WSP45 Обозначение мм мм LNGX130708R-L55 0,8 1,2 abc bc abb c b c LNGX130708R-L88 0,8 1,2 aa LNGX130712R-L55 1,2 1 abc c b c c LNGX130716R-L55 1,6 0,9 abc c b c c LNGX130720R-L55 2 0,7 abcc cc b c c c LNGX130720R-L88 2 0,7 a LNGX130725R-L55 2,5 0,6 ab c c b c c LNGX130730R-L55 3 0,7 ab c c b c c LNGX130730R-L88 3 0,7 a Для пластин с радиусом при вершине r = 2,0 мм требуется доработка корпуса. HC = твёрдый сплав с покрытием R(кассета) = r(пластина) HW = твёрдый сплав без покрытия Жёситнксотсртуьмсетнатнакаи, закрепления пОросибнмлоеавнснетаньяия заготовки хорошая средняя пВрооизбммлоеажнсетнньаияя очень хорошая HSC C 312 D1 C 568 C 590 C 623 C 632 Пластины для фрезерования C 439
