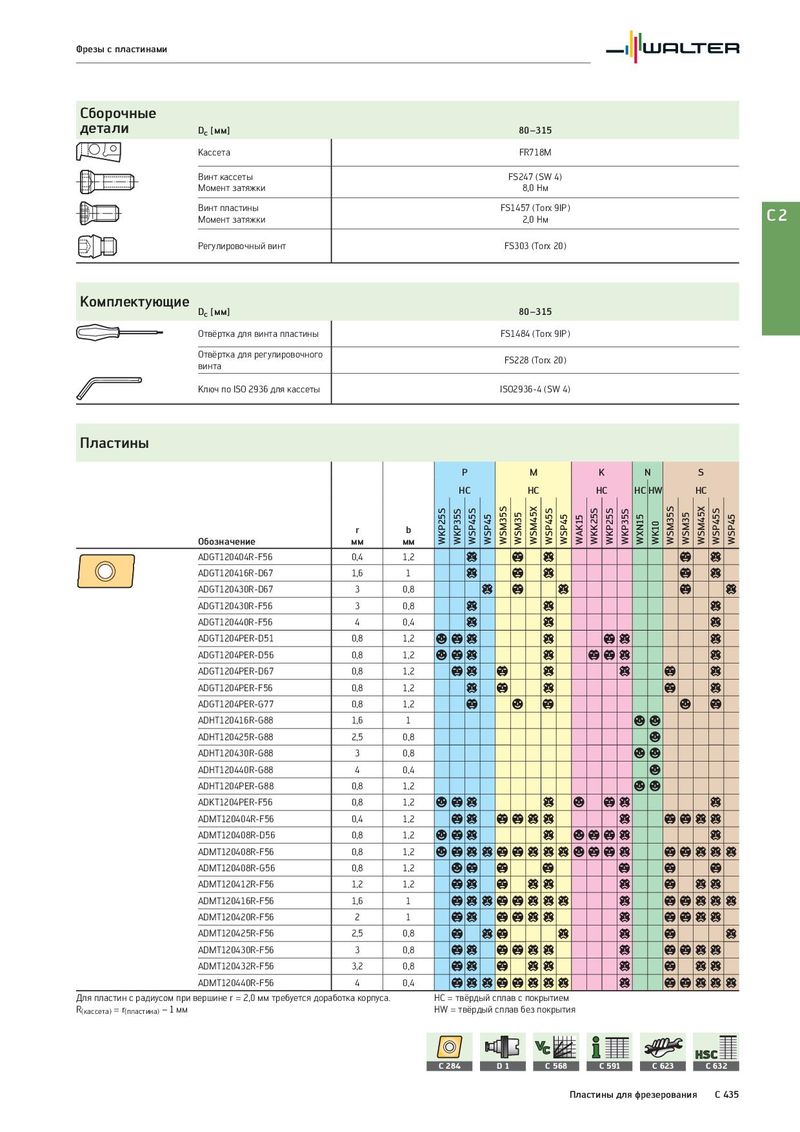

Общий каталог Walter 2017 - страница 2147

Фрезы с пластинами Сборочные детали Dc [мм] 80–315 Кассета FR718M Винт кассеты FS247 (SW 4) Момент затяжки 8,0 Нм Винт пластины FS1457 (Torx 9IP) C2 Момент затяжки 2,0 Нм Регулировочный винт FS303 (Torx 20) Комплектующие Dc [мм] 80–315 Отвёртка для винта пластины FS1484 (Torx 9IP) Отвёртка для регулировочного FS228 (Torx 20) винта Ключ по ISO 2936 для кассеты ISO2936-4 (SW 4) Пластины P M K N S HC HC HC HC HW HC r b WKP25S WKP35S WSP45S WSP45 WSM35S WSM35 WSM45X WSP45S WSP45 WAK15 WKK25S WKP25S WKP35S WXN15 WK10 WSM35S WSM35 WSM45X WSP45S WSP45 Обозначение мм мм ADGT120404R-F56 0,4 1,2 c b c b c ADGT120416R-D67 1,6 1 c b c b c ADGT120430R-D67 3 0,8 c b c b c ADGT120430R-F56 3 0,8 c c c ADGT120440R-F56 4 0,4 c c c ADGT1204PER-D51 0,8 1,2 abc c b c c ADGT1204PER-D56 0,8 1,2 abc c b b c c ADGT1204PER-D67 0,8 1,2 bc b c c b c ADGT1204PER-F56 0,8 1,2 c b c b c ADGT1204PER-G77 0,8 1,2 b a b a b ADHT120416R-G88 1,6 1 a a ADHT120425R-G88 2,5 0,8 a ADHT120430R-G88 3 0,8 a a ADHT120440R-G88 4 0,4 a ADHT1204PER-G88 0,8 1,2 a a ADKT1204PER-F56 0,8 1,2 abc c a b c c ADMT120404R-F56 0,4 1,2 bc bbcc c b b c c ADMT120408R-D56 0,8 1,2 abc c a b b c c ADMT120408R-F56 0,8 1,2 abccbbccca b b c b b c c c ADMT120408R-G56 0,8 1,2 ab b b b b b ADMT120412R-F56 1,2 1,2 bc b cc c b c c ADMT120416R-F56 1,6 1 bccbbccc c b b c c c ADMT120420R-F56 2 1 bc bbcc c b b c c ADMT120425R-F56 2,5 0,8 b cb c c b c ADMT120430R-F56 3 0,8 bc bbcc c b b c c ADMT120432R-F56 3,2 0,8 bc b cc c b c c ADMT120440R-F56 4 0,4 bccbbccc c b b c c c Для пластин с радиусом при вершине r = 2,0 мм требуется доработка корпуса. HC = твёрдый сплав с покрытием R(кассета) = r(пластина) – 1 мм HW = твёрдый сплав без покрытия HSC C 284 D1 C 568 C 591 C 623 C 632 Пластины для фрезерования C 435
