Общий каталог Walter 2017 - страница 2135

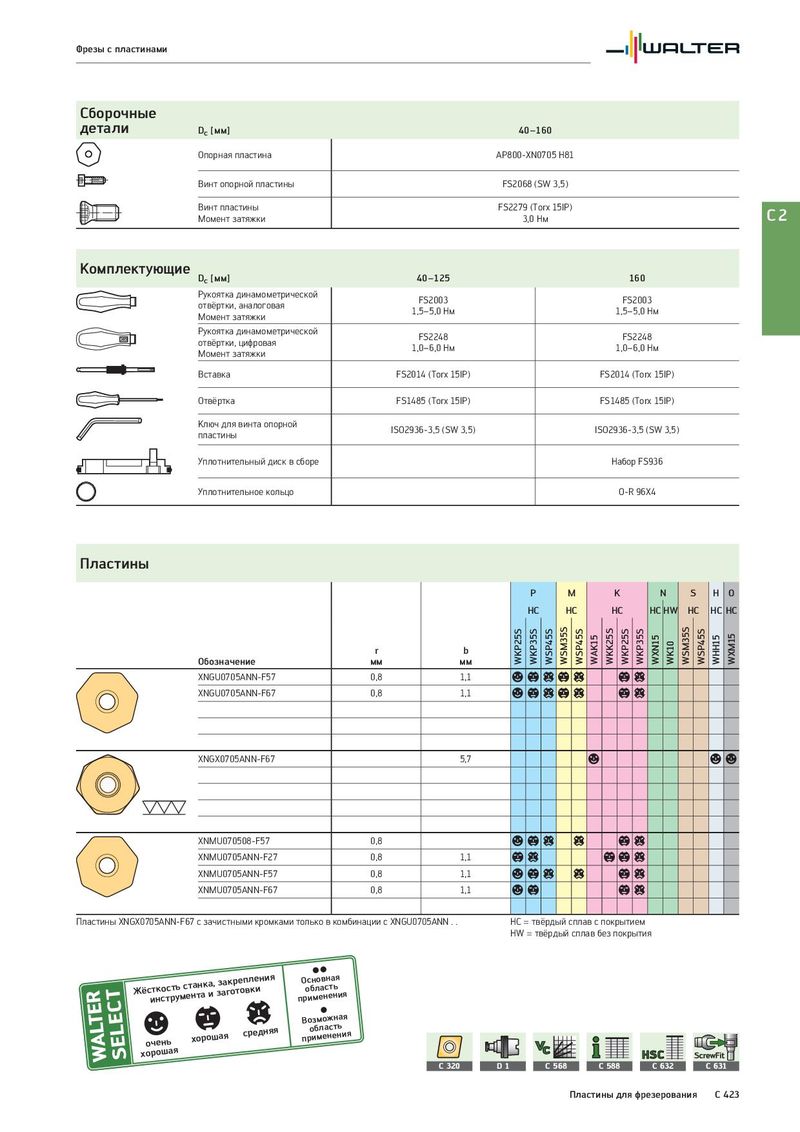

Фрезы с пластинами Сборочные детали Dc [мм] 40–160 Опорная пластина AP800-XN0705 H81 Винт опорной пластины FS2068 (SW 3,5) Винт пластины FS2279 (Torx 15IP) C2 Момент затяжки 3,0 Нм Комплектующие Dc [мм] 40–125 160 Рукоятка динамометрической FS2003 FS2003 отвёртки, аналоговая 1,5–5,0 Нм 1,5–5,0 Нм Момент затяжки Рукоятка динамометрической FS2248 FS2248 отвёртки, цифровая 1,0–6,0 Нм 1,0–6,0 Нм Момент затяжки Вставка FS2014 (Torx 15IP) FS2014 (Torx 15IP) Отвёртка FS1485 (Torx 15IP) FS1485 (Torx 15IP) Ключ для винта опорной ISO2936-3,5 (SW 3,5) ISO2936-3,5 (SW 3,5) пластины Уплотнительный диск в сборе Набор FS936 Уплотнительное кольцо O-R 96X4 Пластины P M K N S H O HC HC HC HC HW HC HC HC r b WKP25S WKP35S WSP45S WSM35S WSP45S WAK15 WKK25S WKP25S WKP35S WXN15 WK10 WSM35S WSP45S WHH15 WXM15 Обозначение мм мм XNGU0705ANN-F57 0,8 1,1 a b c bc b c XNGU0705ANN-F67 0,8 1,1 a b c bc b c XNGX0705ANN-F67 5,7 a a a XNMU070508-F57 0,8 abc c bc XNMU0705ANN-F27 0,8 1,1 bc bbc XNMU0705ANN-F57 0,8 1,1 abc c bc XNMU0705ANN-F67 0,8 1,1 ab bc Пластины XNGX0705ANN-F67 с зачистными кромками только в комбинации с XNGU0705ANN . . HC = твёрдый сплав с покрытием HW = твёрдый сплав без покрытия Жёситнксотсртуьмсетнатнакаи, закрепления пОросибнмлоеавнснетаньяия заготовки хорошая средняя пВрооизбммлоеажнсетнньаияя очень хорошая HSC C 320 D1 C 568 C 588 C 632 C 631 Пластины для фрезерования C 423
