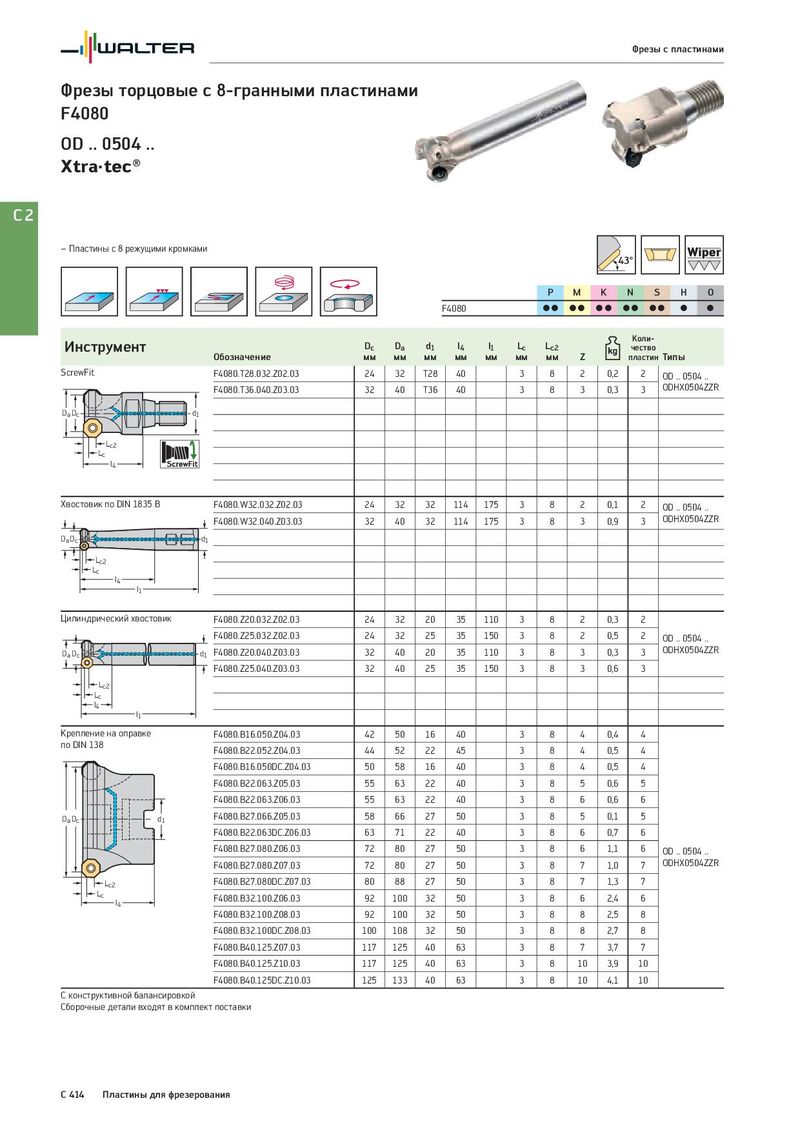

Фрезы с пластинами Фрезы торцовые с 8-гранными пластинами F4080 OD .. 0504 .. Xtra·tec® C2 – Пластины с 8 режущими кромками 43° P M K N S H O F4080 CC CC CC CC CC C C Инструмент Dc Da d1 l4 l1 Lc Lc2 Коли- чество Обозначение мм мм мм мм мм мм мм Z пластин Типы ScrewFit F4080.T28.032.Z02.03 24 32 T28 40 3 8 2 0,2 2 OD .. 0504 .. F4080.T36.040.Z03.03 32 40 T36 40 3 8 3 0,3 3 ODHX0504ZZR Da Dc d1 Lc2 Lc l4 Хвостовик по DIN 1835 B F4080.W32.032.Z02.03 24 32 32 114 175 3 8 2 0,1 2 OD .. 0504 .. F4080.W32.040.Z03.03 32 40 32 114 175 3 8 3 0,9 3 ODHX0504ZZR Da Dc d1 Lc2 Lc l4 l1 Цилиндрический хвостовик F4080.Z20.032.Z02.03 24 32 20 35 110 3 8 2 0,3 2 F4080.Z25.032.Z02.03 24 32 25 35 150 3 8 2 0,5 2 OD .. 0504 .. Da Dc d1 F4080.Z20.040.Z03.03 32 40 20 35 110 3 8 3 0,3 3 ODHX0504ZZR F4080.Z25.040.Z03.03 32 40 25 35 150 3 8 3 0,6 3 Lc2 Lc l4 l1 Крепление на оправке F4080.B16.050.Z04.03 42 50 16 40 3 8 4 0,4 4 по DIN 138 F4080.B22.052.Z04.03 44 52 22 45 3 8 4 0,5 4 F4080.B16.050DC.Z04.03 50 58 16 40 3 8 4 0,5 4 F4080.B22.063.Z05.03 55 63 22 40 3 8 5 0,6 5 F4080.B22.063.Z06.03 55 63 22 40 3 8 6 0,6 6 Da Dc d1 F4080.B27.066.Z05.03 58 66 27 50 3 8 5 0,1 5 F4080.B22.063DC.Z06.03 63 71 22 40 3 8 6 0,7 6 F4080.B27.080.Z06.03 72 80 27 50 3 8 6 1,1 6 OD .. 0504 .. F4080.B27.080.Z07.03 72 80 27 50 3 8 7 1,0 7 ODHX0504ZZR Lc2 F4080.B27.080DC.Z07.03 80 88 27 50 3 8 7 1,3 7 Lc F4080.B32.100.Z06.03 92 100 32 50 3 8 6 2,4 6 l4 F4080.B32.100.Z08.03 92 100 32 50 3 8 8 2,5 8 F4080.B32.100DC.Z08.03 100 108 32 50 3 8 8 2,7 8 F4080.B40.125.Z07.03 117 125 40 63 3 8 7 3,7 7 F4080.B40.125.Z10.03 117 125 40 63 3 8 10 3,9 10 F4080.B40.125DC.Z10.03 125 133 40 63 3 8 10 4,1 10 С конструктивной балансировкой Сборочные детали входят в комплект поставки C 414 Пластины для фрезерования
