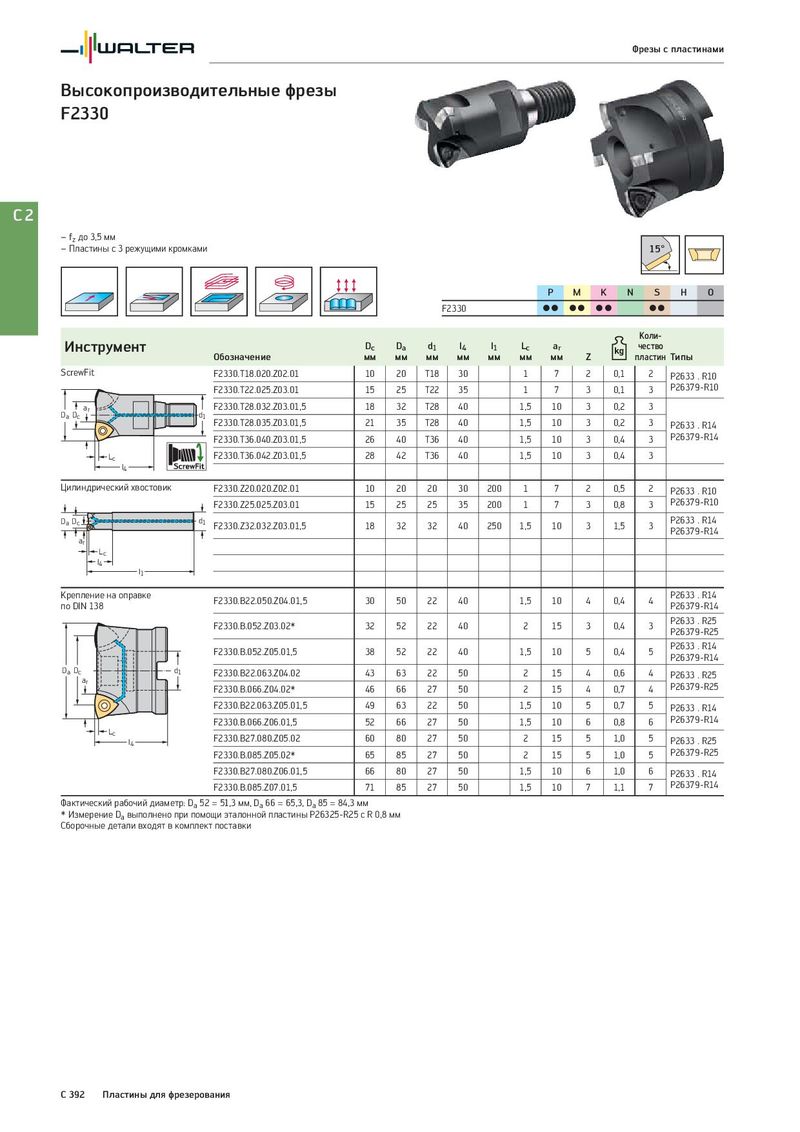

Общий каталог Walter 2017 - страница 2104

Фрезы с пластинами Высокопроизводительные фрезы F2330 C2 – fz до 3,5 мм – Пластины с 3 режущими кромками 15° P M K N S H O F2330 CC CC CC CC Коли- Инструмент Dc Da d1 l4 l1 Lc ar чество Обозначение мм мм мм мм мм мм мм Z пластин Типы ScrewFit F2330.T18.020.Z02.01 10 20 T18 30 1 7 2 0,1 2 P2633 . R10 F2330.T22.025.Z03.01 15 25 T22 35 1 7 3 0,1 3 P26379-R10 ar F2330.T28.032.Z03.01,5 18 32 T28 40 1,5 10 3 0,2 3 Da Dc d1 F2330.T28.035.Z03.01,5 21 35 T28 40 1,5 10 3 0,2 3 P2633 . R14 F2330.T36.040.Z03.01,5 26 40 T36 40 1,5 10 3 0,4 3 P26379-R14 Lc F2330.T36.042.Z03.01,5 28 42 T36 40 1,5 10 3 0,4 3 l4 Цилиндрический хвостовик F2330.Z20.020.Z02.01 10 20 20 30 200 1 7 2 0,5 2 P2633 . R10 F2330.Z25.025.Z03.01 15 25 25 35 200 1 7 3 0,8 3 P26379-R10 Da Dc d1 F2330.Z32.032.Z03.01,5 18 32 32 40 250 1,5 10 3 1,5 3 P2633 . R14 P26379-R14 ar Lc l4 l1 Крепление на оправке F2330.B22.050.Z04.01,5 30 50 22 40 1,5 10 4 0,4 4 P2633 . R14 по DIN 138 P26379-R14 F2330.B.052.Z03.02* 32 52 22 40 2 15 3 0,4 3 P2633 . R25 P26379-R25 F2330.B.052.Z05.01,5 38 52 22 40 1,5 10 5 0,4 5 P2633 . R14 P26379-R14 Da Dc d1 F2330.B22.063.Z04.02 43 63 22 50 2 15 4 0,6 4 P2633 . R25 ar P26379-R25 F2330.B.066.Z04.02* 46 66 27 50 2 15 4 0,7 4 F2330.B22.063.Z05.01,5 49 63 22 50 1,5 10 5 0,7 5 P2633 . R14 F2330.B.066.Z06.01,5 52 66 27 50 1,5 10 6 0,8 6 P26379-R14 Lc F2330.B27.080.Z05.02 60 80 27 50 2 15 5 1,0 5 l4 P2633 . R25 F2330.B.085.Z05.02* 65 85 27 50 2 15 5 1,0 5 P26379-R25 F2330.B27.080.Z06.01,5 66 80 27 50 1,5 10 6 1,0 6 P2633 . R14 F2330.B.085.Z07.01,5 71 85 27 50 1,5 10 7 1,1 7 P26379-R14 Фактический рабочий диаметр: Da 52 = 51,3 мм, Da 66 = 65,3, Da 85 = 84,3 мм * Измерение Da выполнено при помощи эталонной пластины P26325-R25 с R 0,8 мм Сборочные детали входят в комплект поставки C 392 Пластины для фрезерования
