Общий каталог Walter 2017 - страница 2102

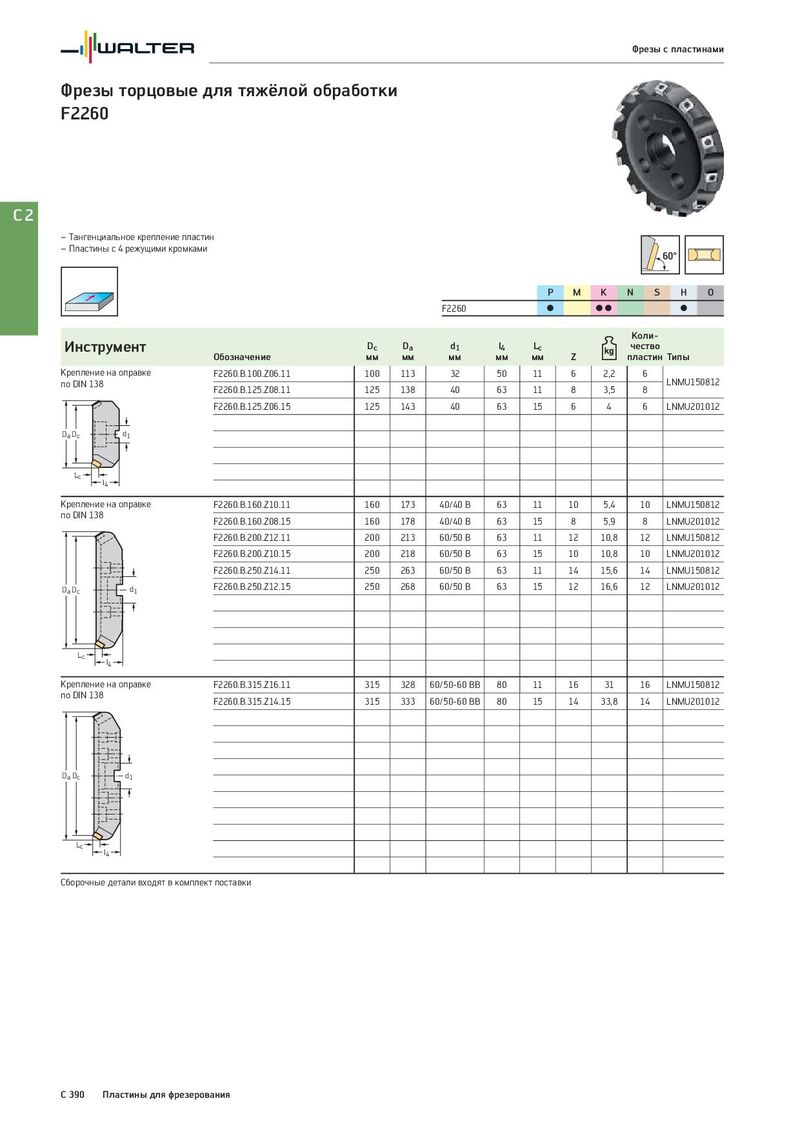

Фрезы с пластинами Фрезы торцовые для тяжёлой обработки F2260 C2 – Тангенциальное крепление пластин – Пластины с 4 режущими кромками 60° P M K N S H O F2260 C CC C Коли- Инструмент Dc Da d1 l4 Lc чество Обозначение мм мм мм мм мм Z пластин Типы Крепление на оправке F2260.B.100.Z06.11 100 113 32 50 11 6 2,2 6 по DIN 138 LNMU150812 F2260.B.125.Z08.11 125 138 40 63 11 8 3,5 8 F2260.B.125.Z06.15 125 143 40 63 15 6 4 6 LNMU201012 Da Dc d1 Lc l4 Крепление на оправке F2260.B.160.Z10.11 160 173 40/40 B 63 11 10 5,4 10 LNMU150812 по DIN 138 F2260.B.160.Z08.15 160 178 40/40 B 63 15 8 5,9 8 LNMU201012 F2260.B.200.Z12.11 200 213 60/50 B 63 11 12 10,8 12 LNMU150812 F2260.B.200.Z10.15 200 218 60/50 B 63 15 10 10,8 10 LNMU201012 F2260.B.250.Z14.11 250 263 60/50 B 63 11 14 15,6 14 LNMU150812 Da Dc d1 F2260.B.250.Z12.15 250 268 60/50 B 63 15 12 16,6 12 LNMU201012 Lc l4 Крепление на оправке F2260.B.315.Z16.11 315 328 60/50-60 BB 80 11 16 31 16 LNMU150812 по DIN 138 F2260.B.315.Z14.15 315 333 60/50-60 BB 80 15 14 33,8 14 LNMU201012 Da Dc d1 Lc l4 Сборочные детали входят в комплект поставки C 390 Пластины для фрезерования
