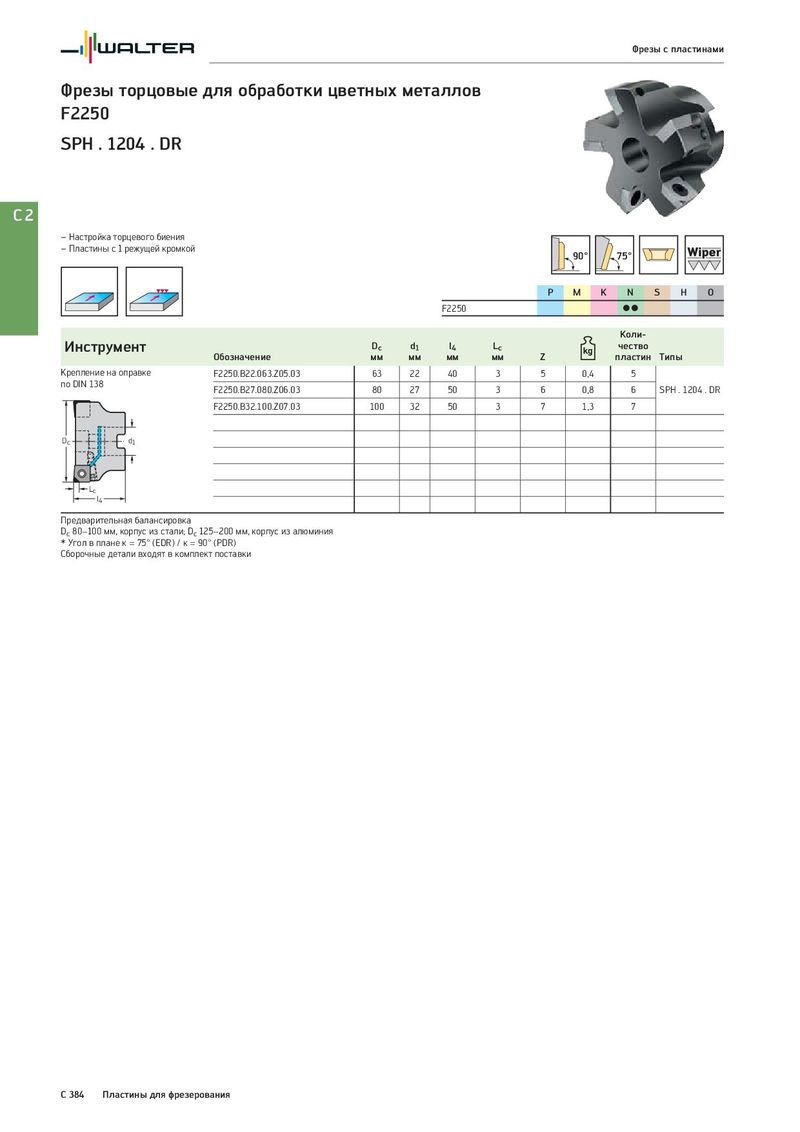

Фрезы с пластинами Фрезы торцовые для обработки цветных металлов F2250 SPH . 1204 . DR C2 – Настройка торцевого биения – Пластины с 1 режущей кромкой 90° 75° P M K N S H O F2250 CC Коли- Инструмент Dc d1 l4 Lc чество Обозначение мм мм мм мм Z пластин Типы Крепление на оправке F2250.B22.063.Z05.03 63 22 40 3 5 0,4 5 по DIN 138 F2250.B27.080.Z06.03 80 27 50 3 6 0,8 6 SPH . 1204 . DR F2250.B32.100.Z07.03 100 32 50 3 7 1,3 7 Dc d1 Lc l4 Предварительная балансировка Dc 80−100 мм, корпус из стали; Dc 125−200 мм, корпус из алюминия * Угол в плане κ = 75° (EDR) / κ = 90° (PDR) Сборочные детали входят в комплект поставки C 384 Пластины для фрезерования
