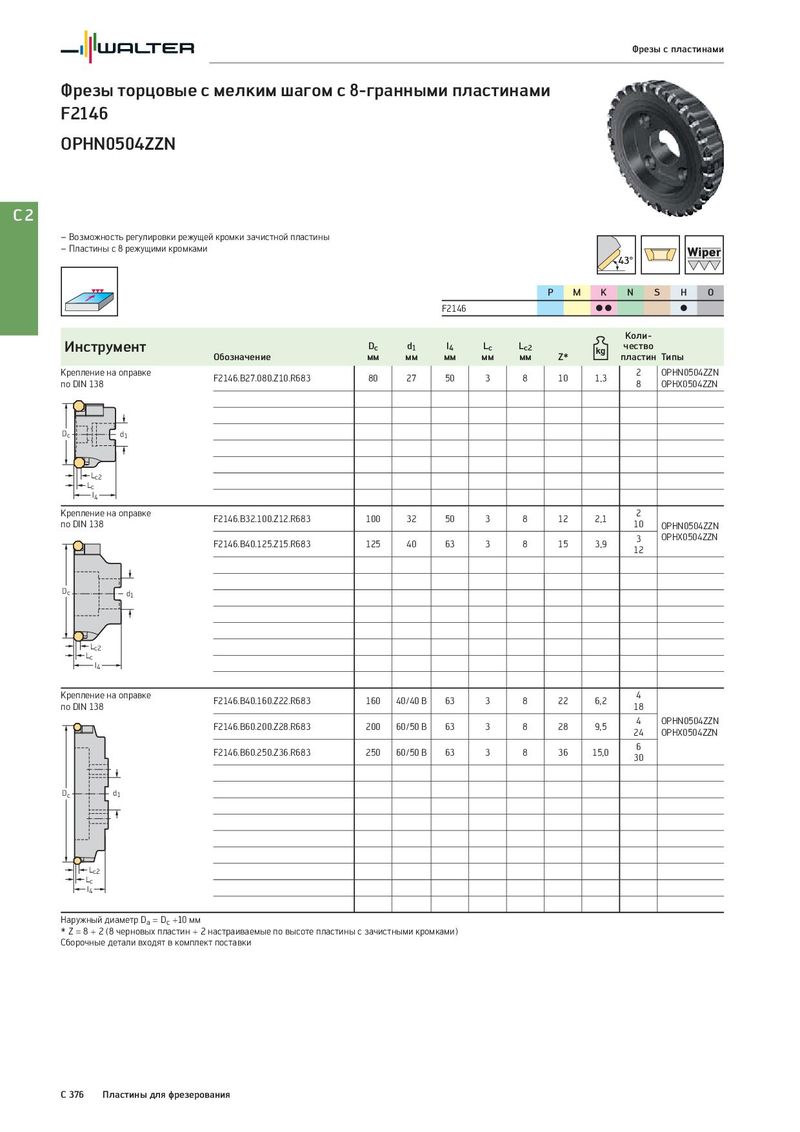

Фрезы с пластинами Фрезы торцовые с мелким шагом с 8-гранными пластинами F2146 OPHN0504ZZN C2 – Возможность регулировки режущей кромки зачистной пластины – Пластины с 8 режущими кромками 43° P M K N S H O F2146 CC C Коли- Инструмент Dc d1 l4 Lc Lc2 чество Обозначение мм мм мм мм мм Z* пластин Типы Крепление на оправке F2146.B27.080.Z10.R683 80 27 50 3 8 10 1,3 2 OPHN0504ZZN по DIN 138 8 OPHX0504ZZN Dc d1 Lc2 Lc l4 Крепление на оправке F2146.B32.100.Z12.R683 100 32 50 3 8 12 2,1 2 по DIN 138 10 OPHN0504ZZN F2146.B40.125.Z15.R683 125 40 63 3 8 15 3,9 3 OPHX0504ZZN 12 Dc d1 Lc2 Lc l4 Крепление на оправке F2146.B40.160.Z22.R683 160 40/40 B 63 3 8 22 6,2 4 по DIN 138 18 F2146.B60.200.Z28.R683 200 60/50 B 63 3 8 28 9,5 4 OPHN0504ZZN 24 OPHX0504ZZN F2146.B60.250.Z36.R683 250 60/50 B 63 3 8 36 15,0 6 30 Dc d1 Lc2 Lc l4 Наружный диаметр Da = Dc +10 мм * Z = 8 + 2 (8 черновых пластин + 2 настраиваемые по высоте пластины с зачистными кромками) Сборочные детали входят в комплект поставки C 376 Пластины для фрезерования
