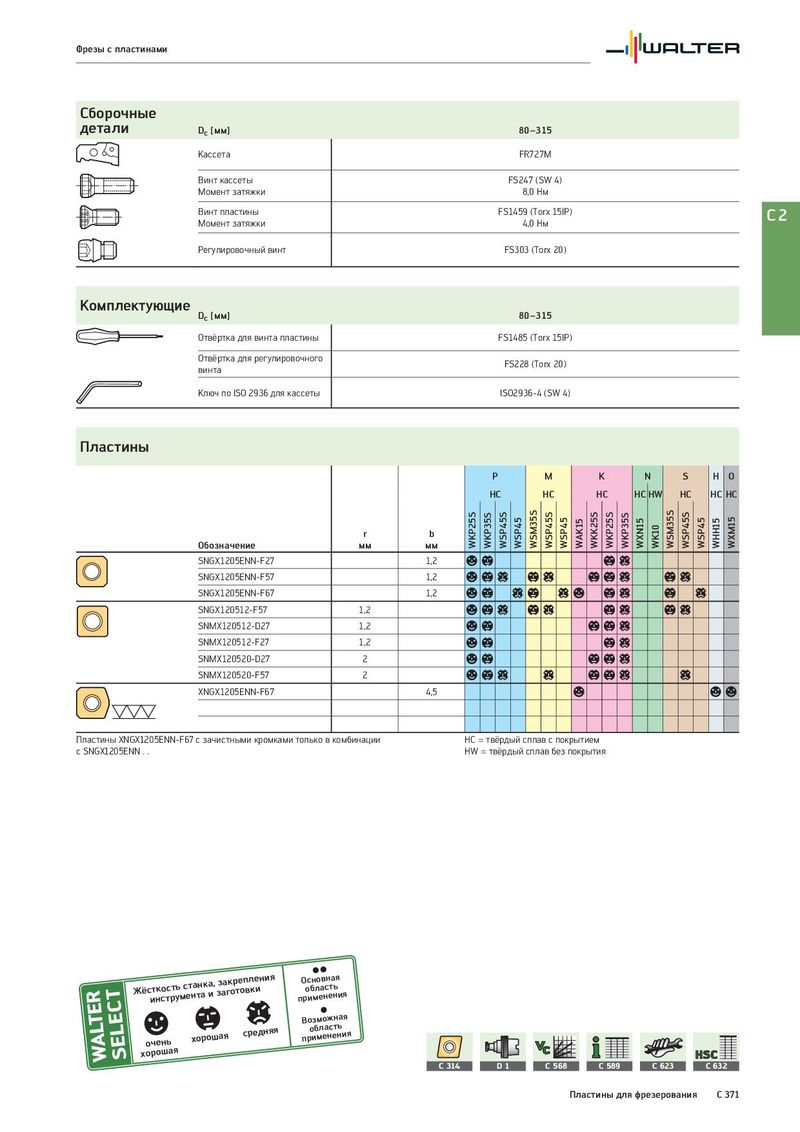

Общий каталог Walter 2017 - страница 2083

Фрезы с пластинами Сборочные детали Dc [мм] 80–315 Кассета FR727M Винт кассеты FS247 (SW 4) Момент затяжки 8,0 Нм Винт пластины FS1459 (Torx 15IP) C2 Момент затяжки 4,0 Нм Регулировочный винт FS303 (Torx 20) Комплектующие Dc [мм] 80–315 Отвёртка для винта пластины FS1485 (Torx 15IP) Отвёртка для регулировочного FS228 (Torx 20) винта Ключ по ISO 2936 для кассеты ISO2936-4 (SW 4) Пластины P M K N S H O HC HC HC HC HW HC HC HC r b WKP25S WKP35S WSP45S WSP45 WSM35S WSP45S WSP45 WAK15 WKK25S WKP25S WKP35S WXN15 WK10 WSM35S WSP45S WSP45 WHH15 WXM15 Обозначение мм мм SNGX1205ENN-F27 1,2 ab b c SNGX1205ENN-F57 1,2 abc bc bb c b c SNGX1205ENN-F67 1,2 ab cb ca b c b c SNGX120512-F57 1,2 abc bc b c b c SNMX120512-D27 1,2 ab bb c SNMX120512-F27 1,2 ab b c SNMX120520-D27 2 ab bb c SNMX120520-F57 2 abc c bb c c XNGX1205ENN-F67 4,5 a a a Пластины XNGX1205ENN-F67 с зачистными кромками только в комбинации HC = твёрдый сплав с покрытием с SNGX1205ENN . . HW = твёрдый сплав без покрытия Жёситнксотсртуьмсетнатнакаи, закрепления пОросибнмлоеавнснетаньяия заготовки хорошая средняя пВрооизбммлоеажнсетнньаияя очень хорошая HSC C 314 D1 C 568 C 589 C 623 C 632 Пластины для фрезерования C 371
