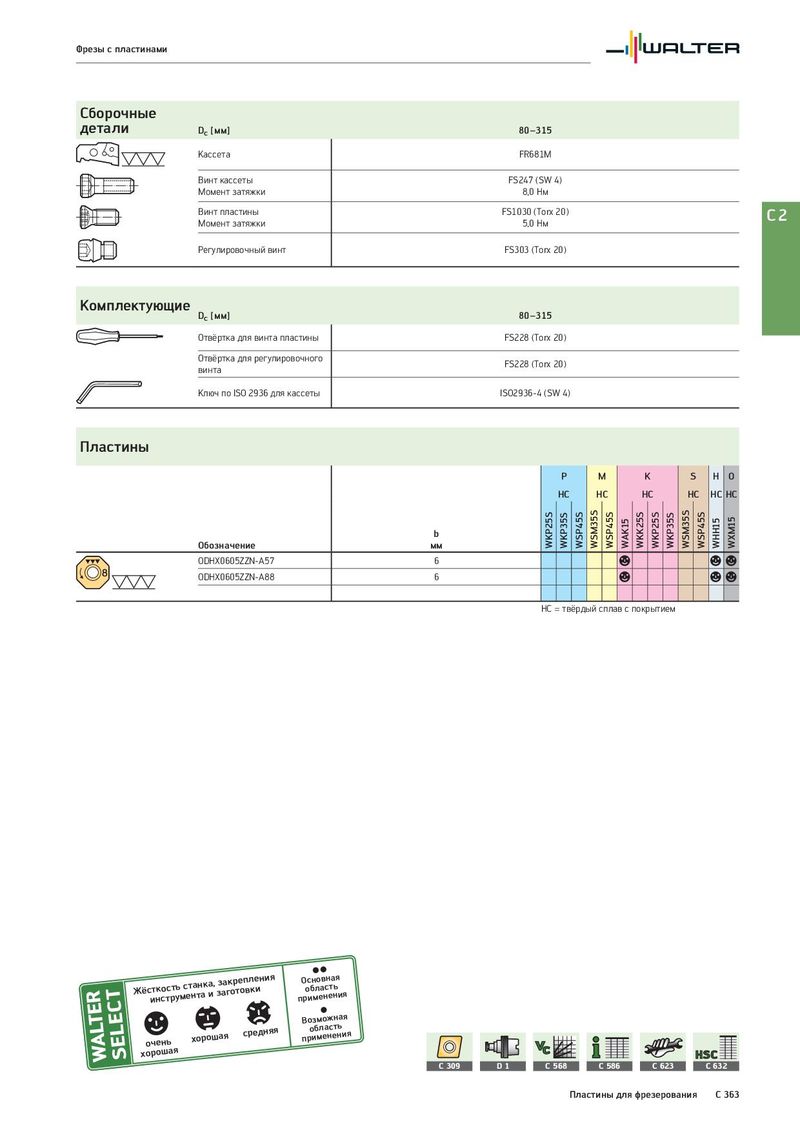

Фрезы с пластинами Сборочные детали Dc [мм] 80–315 Кассета FR681M Винт кассеты FS247 (SW 4) Момент затяжки 8,0 Нм Винт пластины FS1030 (Torx 20) C2 Момент затяжки 5,0 Нм Регулировочный винт FS303 (Torx 20) Комплектующие Dc [мм] 80–315 Отвёртка для винта пластины FS228 (Torx 20) Отвёртка для регулировочного FS228 (Torx 20) винта Ключ по ISO 2936 для кассеты ISO2936-4 (SW 4) Пластины P M K S H O HC HC HC HC HC HC b WKP25S WKP35S WSP45S WSM35S WSP45S WAK15 WKK25S WKP25S WKP35S WSM35S WSP45S WHH15 WXM15 Обозначение мм ODHX0605ZZN-A57 6 a a a ODHX0605ZZN-A88 6 a a a HC = твёрдый сплав с покрытием Жёситнксотсртуьмсетнатнакаи, закрепления пОросибнмлоеавнснетаньяия заготовки хорошая средняя пВрооизбммлоеажнсетнньаияя очень хорошая HSC C 309 D1 C 568 C 586 C 623 C 632 Пластины для фрезерования C 363
