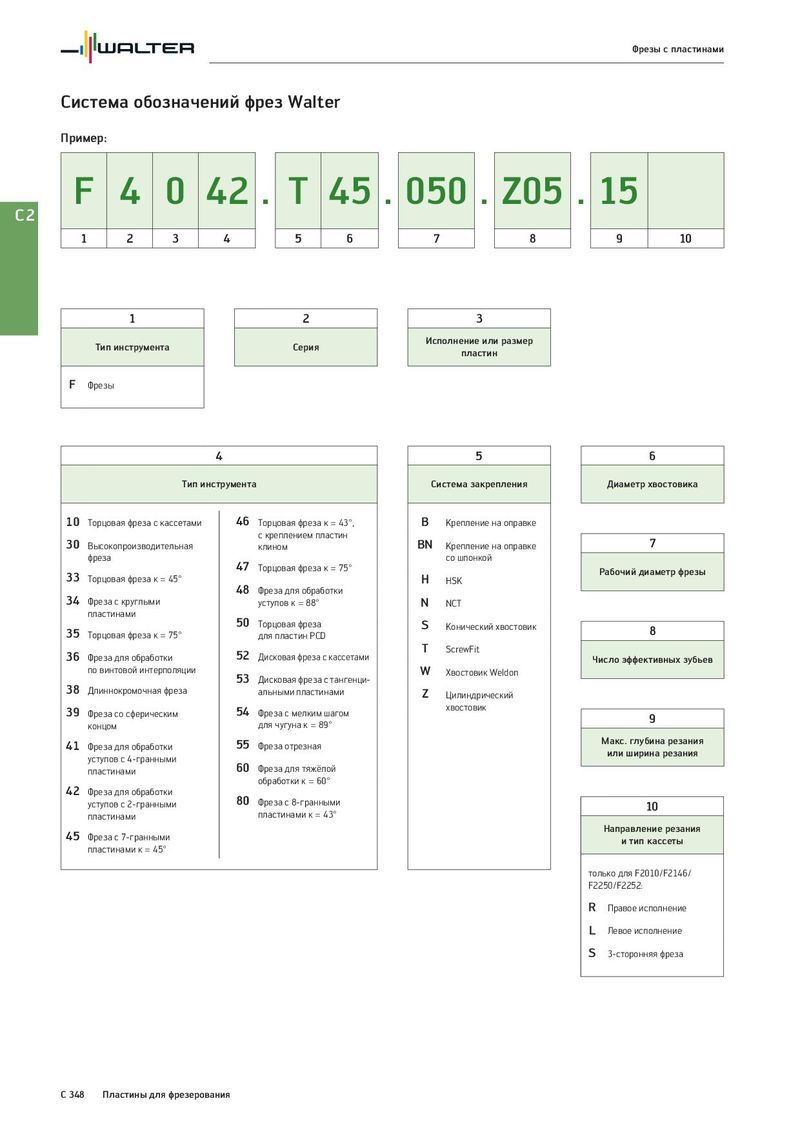

Фрезы с пластинами Система обозначений фрез Walter Пример: F 4 0 42 . T 45 . 050 . Z05 . 15 C2 1 2 3 4 5 6 7 8 9 10 1 2 3 Тип инструмента Серия Исполнение или размер пластин F Фрезы 4 5 6 Тип инструмента Система закрепления Диаметр хвостовика 10 Торцовая фреза с кассетами 46 Торцовая фреза κ = 43°, B Крепление на оправке с креплением пластин 7 30 Высокопроизводительная клином BN Крепление на оправке фреза 47 со шпонкой Торцовая фреза κ = 75° Рабочий диаметр фрезы 33 Торцовая фреза κ = 45° H HSK 48 Фреза для обработки 34 Фреза с круглыми уступов κ = 88° N NCT пластинами 50 Торцовая фреза S Конический хвостовик 8 35 Торцовая фреза κ = 75° для пластин PCD 36 52 Дисковая фреза с кассетами T ScrewFit Фреза для обработки Число эффективных зубьев по винтовой интерполяции 53 W Хвостовик Weldon Дисковая фреза с тангенци- 38 Длиннокромочная фреза альными пластинами Z Цилиндрический 39 Фреза со сферическим 54 Фреза с мелким шагом хвостовик концом для чугуна κ = 89° 9 41 Фреза для обработки 55 Фреза отрезная Макс. глубина резания уступов с 4-гранными или ширина резания пластинами 60 Фреза для тяжёлой обработки κ = 60° 42 Фреза для обработки 80 уступов с 2-гранными Фреза с 8-гранными 10 пластинами пластинами κ = 43° 45 Направление резания Фреза с 7-гранными и тип кассеты пластинами κ = 45° только для F2010/F2146/ F2250/F2252: R Правое исполнение L Левое исполнение S 3-сторонняя фреза C 348 Пластины для фрезерования
