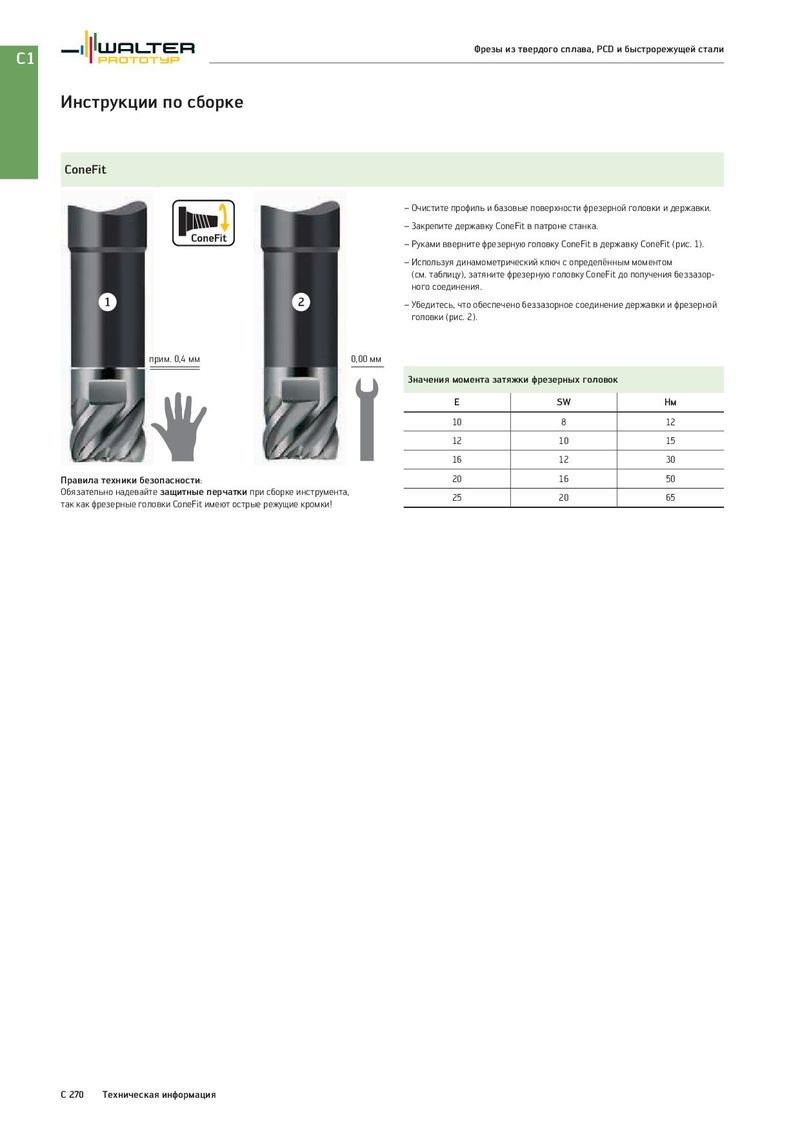

C1 Фрезы из твердого сплава, PCD и быстрорежущей стали Инструкции по сборке ConeFit – Очистите профиль и базовые поверхности фрезерной головки и державки. – Закрепите державку ConeFit в патроне станка. – Руками вверните фрезерную головку ConeFit в державку ConeFit (рис. 1). – Используя динамометрический ключ с определённым моментом (см. таблицу), затяните фрезерную головку ConeFit до получения беззазор- ного соединения. Œ  – Убедитесь, что обеспечено беззазорное соединение державки и фрезерной головки (рис. 2). прим. 0,4 мм 0,00 мм Значения момента затяжки фрезерных головок E SW Нм 10 8 12 12 10 15 16 12 30 Правила техники безопасности: 20 16 50 Обязательно надевайте защитные перчатки при сборке инструмента, 25 20 65 так как фрезерные головки ConeFit имеют острые режущие кромки! C 270 Техническая информация
