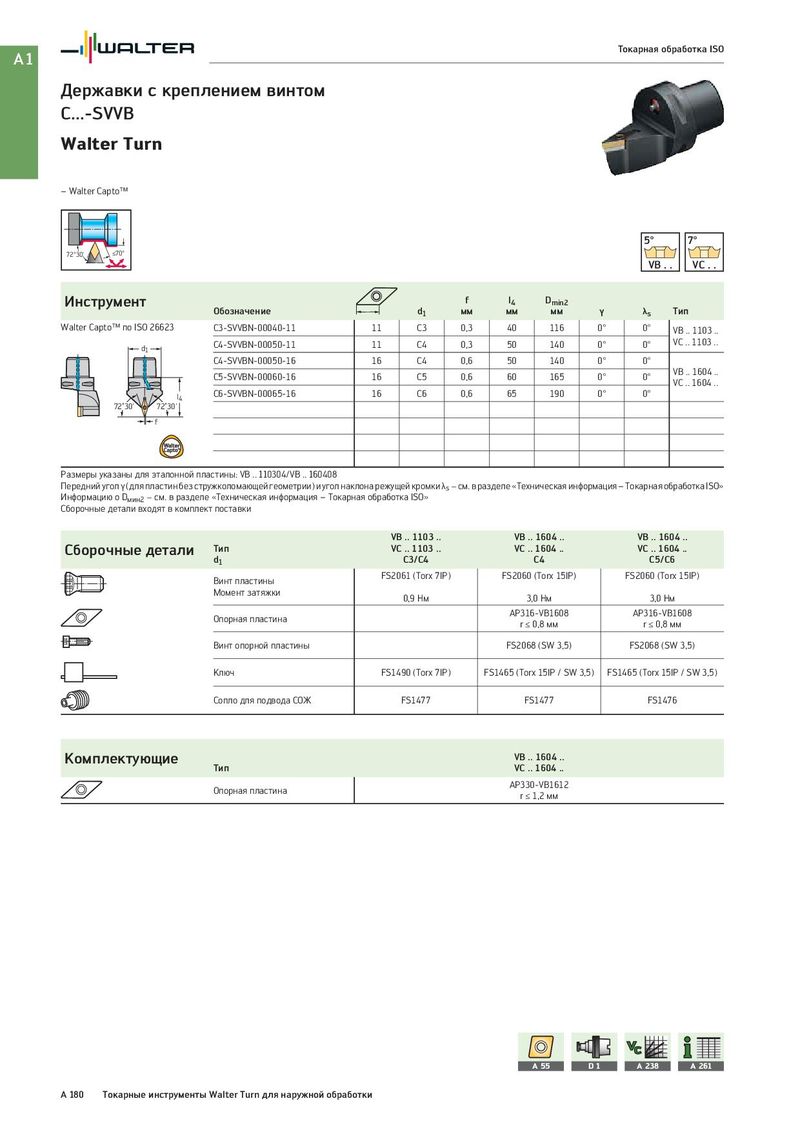

Общий каталог Walter 2017 - страница 196

A1 Токарная обработка ISO Державки с креплением винтом C...-SVVB Walter Turn – Walter Capto™ 5° 7° 72°30‘ ≤70° VB . . VC . . Инструмент f l4 Dmin2 Обозначение d1 мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C3-SVVBN-00040-11 11 C3 0,3 40 116 0° 0° VB .. 1103 .. d1 C4-SVVBN-00050-11 11 C4 0,3 50 140 0° 0° VC .. 1103 .. C4-SVVBN-00050-16 16 C4 0,6 50 140 0° 0° C5-SVVBN-00060-16 16 C5 0,6 60 165 0° 0° VB .. 1604 .. VC .. 1604 .. l4 C6-SVVBN-00065-16 16 C6 0,6 65 190 0° 0° 72˚30' 72˚30' f Размеры указаны для эталонной пластины: VB .. 110304/VB .. 160408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Информацию о Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Сборочные детали входят в комплект поставки VB .. 1103 .. VB .. 1604 .. VB .. 1604 .. Сборочные детали Тип VC .. 1103 .. VC .. 1604 .. VC .. 1604 .. d1 C3/C4 C4 C5/C6 Винт пластины FS2061 (Torx 7IP) FS2060 (Torx 15IP) FS2060 (Torx 15IP) Момент затяжки 0,9 Нм 3,0 Нм 3,0 Нм Опорная пластина AP316-VB1608 AP316-VB1608 r ≤ 0,8 мм r ≤ 0,8 мм Винт опорной пластины FS2068 (SW 3,5) FS2068 (SW 3,5) Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) Сопло для подвода СОЖ FS1477 FS1477 FS1476 Комплектующие VB .. 1604 .. Тип VC .. 1604 .. Опорная пластина AP330-VB1612 r ≤ 1,2 мм A 55 D1 A 238 A 261 A 180 Токарные инструменты Walter Turn для наружной обработки
