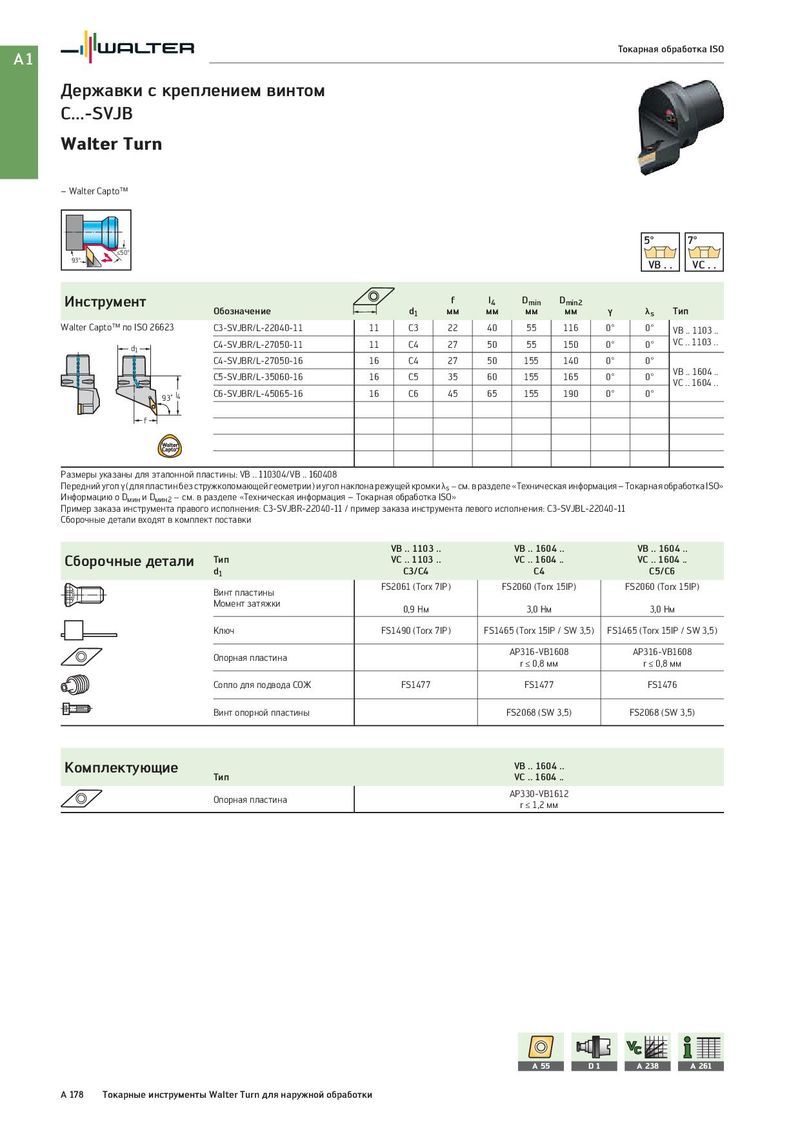

A1 Токарная обработка ISO Державки с креплением винтом C...-SVJB Walter Turn – Walter Capto™ 5° 7° ≤50° 93° VB . . VC . . Инструмент f l4 Dmin Dmin2 Обозначение d1 мм мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C3-SVJBR/L-22040-11 11 C3 22 40 55 116 0° 0° VB .. 1103 .. d1 C4-SVJBR/L-27050-11 11 C4 27 50 55 150 0° 0° VC .. 1103 .. C4-SVJBR/L-27050-16 16 C4 27 50 155 140 0° 0° C5-SVJBR/L-35060-16 16 C5 35 60 155 165 0° 0° VB .. 1604 .. VC .. 1604 .. 93˚ l4 C6-SVJBR/L-45065-16 16 C6 45 65 155 190 0° 0° f Размеры указаны для эталонной пластины: VB .. 110304/VB .. 160408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Информацию о Dмин и Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C3-SVJBR-22040-11 / пример заказа инструмента левого исполнения: C3-SVJBL-22040-11 Сборочные детали входят в комплект поставки VB .. 1103 .. VB .. 1604 .. VB .. 1604 .. Сборочные детали Тип VC .. 1103 .. VC .. 1604 .. VC .. 1604 .. d1 C3/C4 C4 C5/C6 Винт пластины FS2061 (Torx 7IP) FS2060 (Torx 15IP) FS2060 (Torx 15IP) Момент затяжки 0,9 Нм 3,0 Нм 3,0 Нм Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) Опорная пластина AP316-VB1608 AP316-VB1608 r ≤ 0,8 мм r ≤ 0,8 мм Сопло для подвода СОЖ FS1477 FS1477 FS1476 Винт опорной пластины FS2068 (SW 3,5) FS2068 (SW 3,5) Комплектующие VB .. 1604 .. Тип VC .. 1604 .. Опорная пластина AP330-VB1612 r ≤ 1,2 мм A 55 D1 A 238 A 261 A 178 Токарные инструменты Walter Turn для наружной обработки
