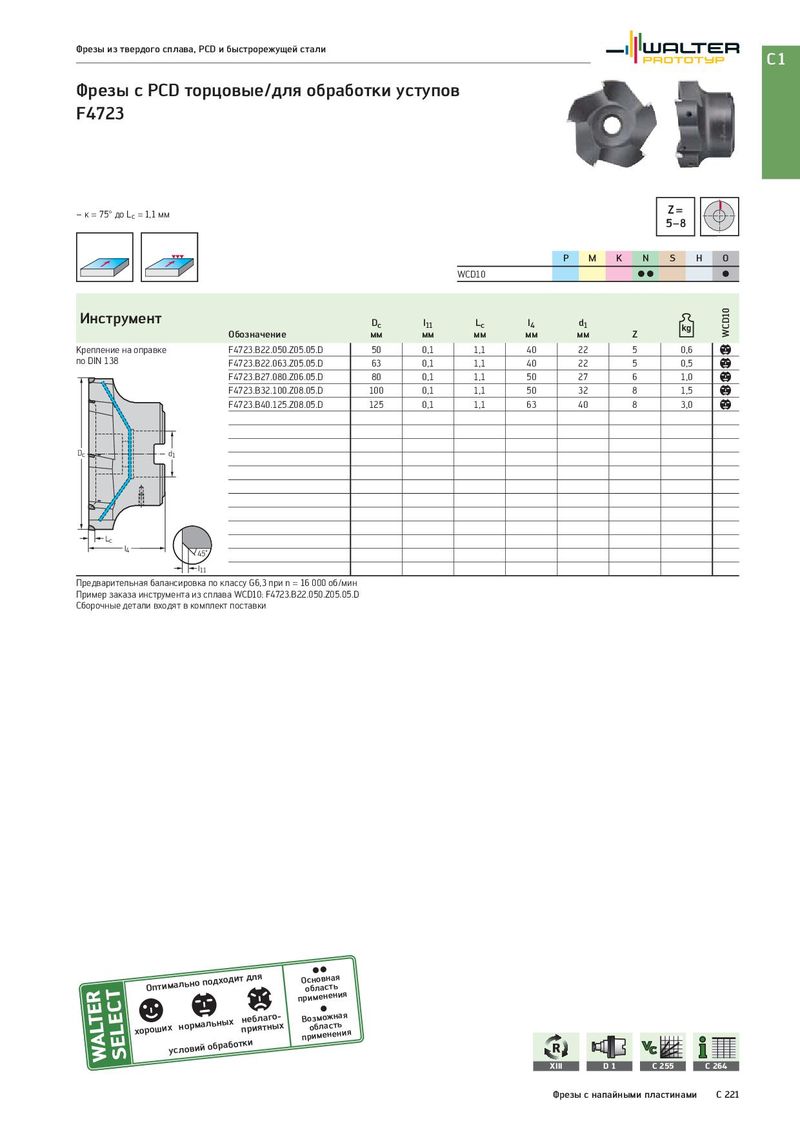

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Фрезы с PCD торцовые/для обработки уступов F4723 – κ = 75° до Lc = 1,1 мм Z= 5−8 P M K N S H O WCD10 CC C Инструмент Dc l11 Lc l4 d1 WCD10 Обозначение мм мм мм мм мм Z Крепление на оправке F4723.B22.050.Z05.05.D 50 0,1 1,1 40 22 5 0,6 b по DIN 138 F4723.B22.063.Z05.05.D 63 0,1 1,1 40 22 5 0,5 b F4723.B27.080.Z06.05.D 80 0,1 1,1 50 27 6 1,0 b F4723.B32.100.Z08.05.D 100 0,1 1,1 50 32 8 1,5 b F4723.B40.125.Z08.05.D 125 0,1 1,1 63 40 8 3,0 b Dc d1 Lc l4 45˚ l11 Предварительная балансировка по классу G6,3 при n = 16 000 об/мин Пример заказа инструмента из сплава WCD10: F4723.B22.050.Z05.05.D Сборочные детали входят в комплект поставки Оптимально подходит для пОросибнмлоеавнснетаньяия хороших нормальных пнреиблятангыо-х пВрооизбммлоеажнсетнньаияя условий обработки XIII D1 C 255 C 264 Фрезы с напайными пластинами C 221
