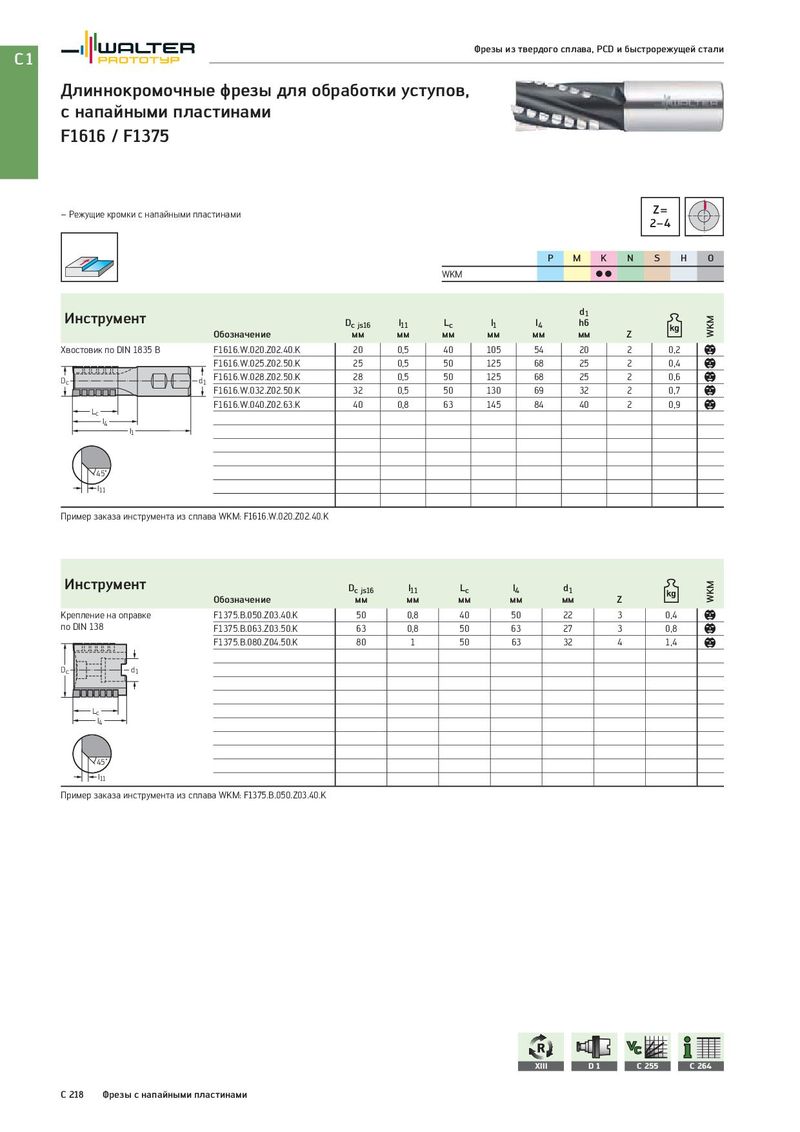

C1 Фрезы из твердого сплава, PCD и быстрорежущей стали Длиннокромочные фрезы для обработки уступов, с напайными пластинами F1616 / F1375 – Режущие кромки с напайными пластинами Z= 2−4 P M K N S H O WKM CC Инструмент d1 WKM Dc js16 l11 Lc l1 l4 h6 Обозначение мм мм мм мм мм мм Z Хвостовик по DIN 1835 B F1616.W.020.Z02.40.K 20 0,5 40 105 54 20 2 0,2 b F1616.W.025.Z02.50.K 25 0,5 50 125 68 25 2 0,4 b Dc d1 F1616.W.028.Z02.50.K 28 0,5 50 125 68 25 2 0,6 b F1616.W.032.Z02.50.K 32 0,5 50 130 69 32 2 0,7 b Lc F1616.W.040.Z02.63.K 40 0,8 63 145 84 40 2 0,9 b l4 l1 45˚ l11 Пример заказа инструмента из сплава WKM: F1616.W.020.Z02.40.K Инструмент Dc js16 l11 Lc l4 d1 WKM Обозначение мм мм мм мм мм Z Крепление на оправке F1375.B.050.Z03.40.K 50 0,8 40 50 22 3 0,4 b по DIN 138 F1375.B.063.Z03.50.K 63 0,8 50 63 27 3 0,8 b F1375.B.080.Z04.50.K 80 1 50 63 32 4 1,4 b Dc d1 Lc l4 45˚ l11 Пример заказа инструмента из сплава WKM: F1375.B.050.Z03.40.K XIII D 1 C 255 C 264 C 218 Фрезы с напайными пластинами
