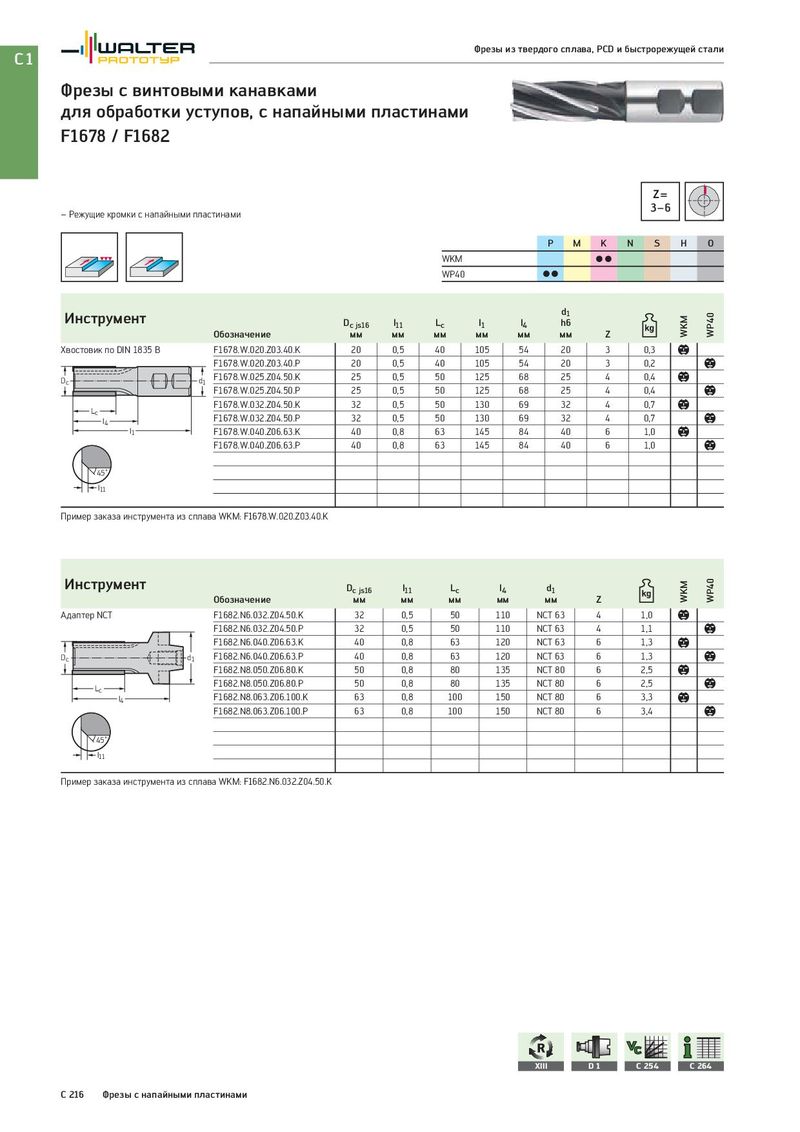

C1 Фрезы из твердого сплава, PCD и быстрорежущей стали Фрезы с винтовыми канавками для обработки уступов, с напайными пластинами F1678 / F1682 Z= – Режущие кромки с напайными пластинами 3−6 P M K N S H O WKM CC WP40 CC Инструмент d1 WKM WP40 Dc js16 l11 Lc l1 l4 h6 Обозначение мм мм мм мм мм мм Z Хвостовик по DIN 1835 B F1678.W.020.Z03.40.K 20 0,5 40 105 54 20 3 0,3 b F1678.W.020.Z03.40.P 20 0,5 40 105 54 20 3 0,2 b Dc d1 F1678.W.025.Z04.50.K 25 0,5 50 125 68 25 4 0,4 b F1678.W.025.Z04.50.P 25 0,5 50 125 68 25 4 0,4 b Lc F1678.W.032.Z04.50.K 32 0,5 50 130 69 32 4 0,7 b l4 F1678.W.032.Z04.50.P 32 0,5 50 130 69 32 4 0,7 b l1 F1678.W.040.Z06.63.K 40 0,8 63 145 84 40 6 1,0 b F1678.W.040.Z06.63.P 40 0,8 63 145 84 40 6 1,0 b 45˚ l11 Пример заказа инструмента из сплава WKM: F1678.W.020.Z03.40.K Инструмент Dc js16 l11 Lc l4 d1 WKM WP40 Обозначение мм мм мм мм мм Z Адаптер NCT F1682.N6.032.Z04.50.K 32 0,5 50 110 NCT 63 4 1,0 b F1682.N6.032.Z04.50.P 32 0,5 50 110 NCT 63 4 1,1 b F1682.N6.040.Z06.63.K 40 0,8 63 120 NCT 63 6 1,3 b Dc d1 F1682.N6.040.Z06.63.P 40 0,8 63 120 NCT 63 6 1,3 b F1682.N8.050.Z06.80.K 50 0,8 80 135 NCT 80 6 2,5 b Lc F1682.N8.050.Z06.80.P 50 0,8 80 135 NCT 80 6 2,5 b l4 F1682.N8.063.Z06.100.K 63 0,8 100 150 NCT 80 6 3,3 b F1682.N8.063.Z06.100.P 63 0,8 100 150 NCT 80 6 3,4 b 45˚ l11 Пример заказа инструмента из сплава WKM: F1682.N6.032.Z04.50.K XIII D 1 C 254 C 264 C 216 Фрезы с напайными пластинами
