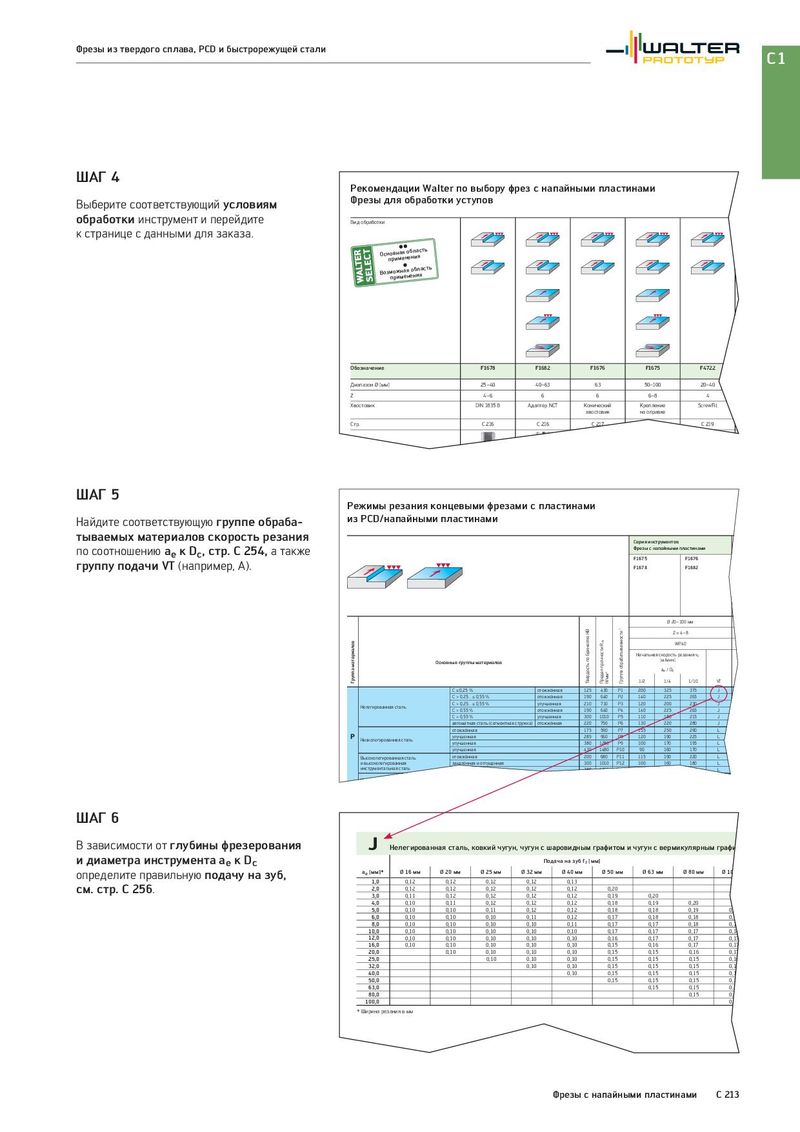

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 ШАГ 4 Рекомендации Walter по выбору фрез с напайными пластинами Выберите соответствующий условиям Фрезы для обработки уступов обработки инструмент и перейдите Вид обработки к странице с данными для заказа. Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть Обозначение F1678 F1682 F1676 F1675 F4722 Диапазон Ø [мм] 25–40 40–63 63 50–100 20–40 Z 4–6 6 6 6–8 4 Хвостовик DIN 1835 B Адаптер NCT Конический Крепление ScrewFit хвостовик на оправке Cтр. C 216 C 216 C 217 C 217 C 219 ШАГ 5 Режимы резания концевыми фрезами с пластинами Найдите соответствующую группе обраба- из PCD/напайными пластинами тываемых материалов скорость резания Серия инструментов по соотношению ae к Dc, стр. C 254, а также Фрезы с напайными пластинами F1675 F1676 группу подачи VT (например, A). F1678 F1682 Ø 20–100 мм Твёрдость по Бринеллю HB Группа обрабатываемости 1 Z = 4–8 Группа материалов Предел прочности Rm WP40 Начальная скорость резания vc Основные группы материалов [м/мин] Н/мм2 ae / Dc 1/2 1/4 1/10 VT C ≤ 0,25 % отожжённая 125 430 P1 200 325 375 J C > 0,25... ≤ 0,55 % отожжённая 190 640 P2 140 225 265 J Нелегированная сталь C > 0,25... ≤ 0,55 % улучшенная 210 710 P3 120 200 230 J C > 0,55 % отожжённая 190 640 P4 140 225 265 J C > 0,55 % улучшенная 300 1010 P5 110 180 215 J автоматная сталь (сегментная стружка) отожжённая 220 750 P6 130 220 280 J отожжённая 175 590 P7 155 250 290 L P Низколегированная сталь улучшенная 285 960 P8 120 190 225 L улучшенная 380 1280 P9 100 170 195 L улучшенная 430 1480 P10 90 160 170 L Высоколегированная сталь отожжённая 200 680 P11 115 190 220 L и высоколегированная закалённая и отпущенная 300 1010 P12 100 160 180 L инструментальная сталь закалённая и отпущенная 380 1280 P13 90 150 170 L Нержавеющая сталь ферритная/мартенситная, отожжённая 200 680 P14 75 125 145 L мартенситная улучшенная 330 1110 P15 70 115 135 L ШАГ 6 В зависимости от глубины фрезерования J Нелегированная сталь, ковкий чугун, чугун с шаровидным графитом и чугун с вермикулярным графит и диаметра инструмента ae к Dc Подача на зуб fz [мм] определите правильную подачу на зуб, ae [мм]* Ø 16 мм Ø 20 мм Ø 25 мм Ø 32 мм Ø 40 мм Ø 50 мм Ø 63 мм Ø 80 мм Ø 100 м 1,0 0,12 0,12 0,12 0,12 0,13 см. стр. C 256. 2,0 0,12 0,12 0,12 0,12 0,12 0,20 3,0 0,11 0,12 0,12 0,12 0,12 0,19 0,20 4,0 0,10 0,11 0,12 0,12 0,12 0,18 0,19 0,20 5,0 0,10 0,10 0,11 0,12 0,12 0,18 0,18 0,19 0,20 6,0 0,10 0,10 0,10 0,11 0,12 0,17 0,18 0,18 0,19 8,0 0,10 0,10 0,10 0,10 0,11 0,17 0,17 0,18 0,18 10,0 0,10 0,10 0,10 0,10 0,10 0,17 0,17 0,17 0,18 12,0 0,10 0,10 0,10 0,10 0,10 0,16 0,17 0,17 0,17 16,0 0,10 0,10 0,10 0,10 0,10 0,15 0,16 0,17 0,17 20,0 0,10 0,10 0,10 0,10 0,15 0,15 0,16 0,17 25,0 0,10 0,10 0,10 0,15 0,15 0,15 0,16 32,0 0,10 0,10 0,15 0,15 0,15 0,15 40,0 0,10 0,15 0,15 0,15 0,15 50,0 0,15 0,15 0,15 0,15 63,0 0,15 0,15 0,15 80,0 0,15 0,15 100,0 0,15 * Ширина резания в мм Фрезы с напайными пластинами C 213
