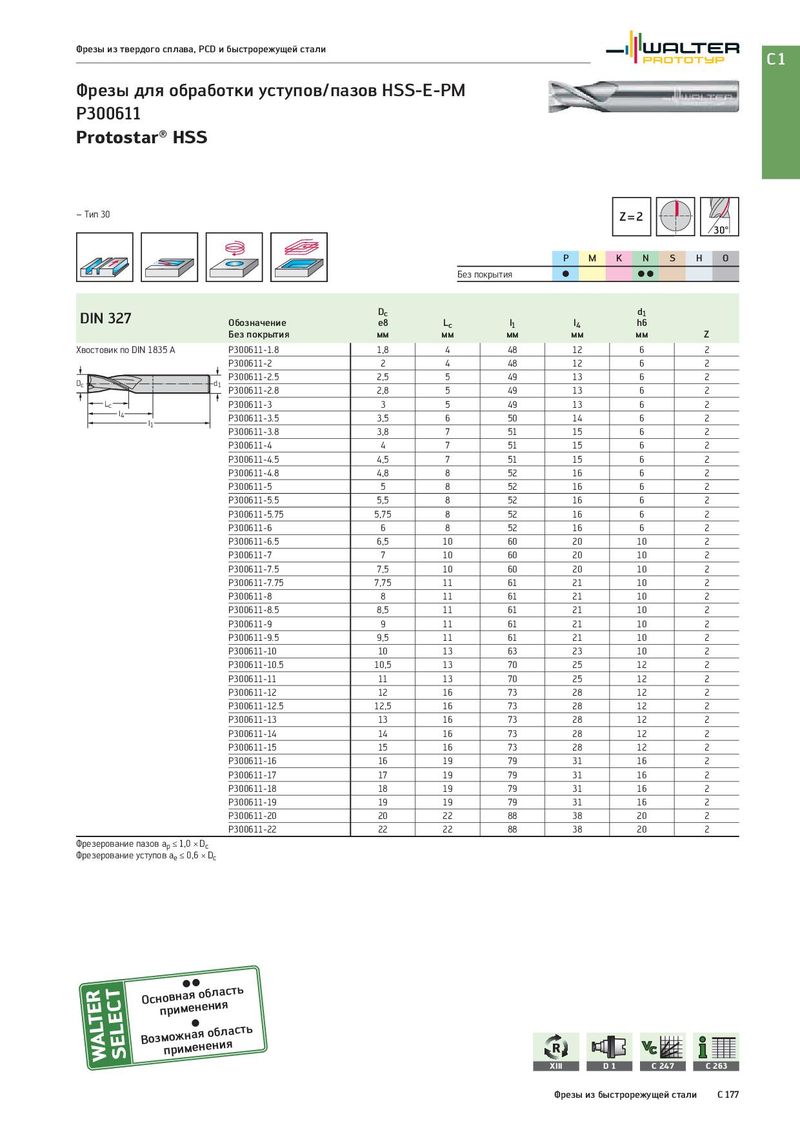

Общий каталог Walter 2017 - страница 1889

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Фрезы для обработки уступов/пазов HSS-E-PM P300611 Protostar® HSS – Тип 30 Z=2 30° P M K N S H O Без покрытия C CC DIN 327 Dc d1 Обозначение e8 Lc l1 l4 h6 Без покрытия мм мм мм мм мм Z Хвостовик по DIN 1835 A P300611-1.8 1,8 4 48 12 6 2 P300611-2 2 4 48 12 6 2 Dc d1 P300611-2.5 2,5 5 49 13 6 2 P300611-2.8 2,8 5 49 13 6 2 Lc P300611-3 3 5 49 13 6 2 l4 P300611-3.5 3,5 6 50 14 6 2 l1 P300611-3.8 3,8 7 51 15 6 2 P300611-4 4 7 51 15 6 2 P300611-4.5 4,5 7 51 15 6 2 P300611-4.8 4,8 8 52 16 6 2 P300611-5 5 8 52 16 6 2 P300611-5.5 5,5 8 52 16 6 2 P300611-5.75 5,75 8 52 16 6 2 P300611-6 6 8 52 16 6 2 P300611-6.5 6,5 10 60 20 10 2 P300611-7 7 10 60 20 10 2 P300611-7.5 7,5 10 60 20 10 2 P300611-7.75 7,75 11 61 21 10 2 P300611-8 8 11 61 21 10 2 P300611-8.5 8,5 11 61 21 10 2 P300611-9 9 11 61 21 10 2 P300611-9.5 9,5 11 61 21 10 2 P300611-10 10 13 63 23 10 2 P300611-10.5 10,5 13 70 25 12 2 P300611-11 11 13 70 25 12 2 P300611-12 12 16 73 28 12 2 P300611-12.5 12,5 16 73 28 12 2 P300611-13 13 16 73 28 12 2 P300611-14 14 16 73 28 12 2 P300611-15 15 16 73 28 12 2 P300611-16 16 19 79 31 16 2 P300611-17 17 19 79 31 16 2 P300611-18 18 19 79 31 16 2 P300611-19 19 19 79 31 16 2 P300611-20 20 22 88 38 20 2 P300611-22 22 22 88 38 20 2 Фрезерование пазов ap ≤ 1,0 × Dc Фрезерование уступов ae ≤ 0,6 × Dc Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть XIII D1 C 247 C 263 Фрезы из быстрорежущей стали C 177
