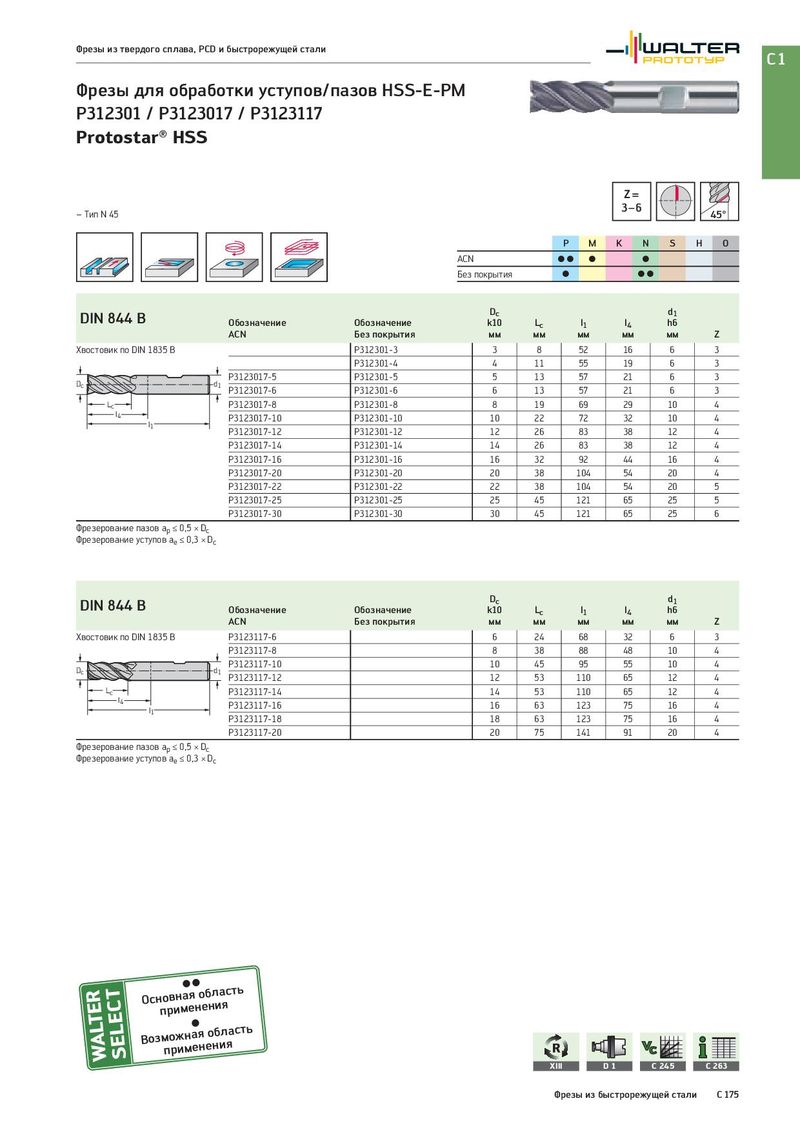

Общий каталог Walter 2017 - страница 1887

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Фрезы для обработки уступов/пазов HSS-E-PM P312301 / P3123017 / P3123117 Protostar® HSS Z= – Тип N 45 3−6 45° P M K N S H O ACN CC C C Без покрытия C CC DIN 844 B Dc d1 Обозначение Обозначение k10 Lc l1 l4 h6 ACN Без покрытия мм мм мм мм мм Z Хвостовик по DIN 1835 B P312301-3 3 8 52 16 6 3 P312301-4 4 11 55 19 6 3 Dc d1 P3123017-5 P312301-5 5 13 57 21 6 3 P3123017-6 P312301-6 6 13 57 21 6 3 Lc P3123017-8 P312301-8 8 19 69 29 10 4 l4 P3123017-10 P312301-10 10 22 72 32 10 4 l1 P3123017-12 P312301-12 12 26 83 38 12 4 P3123017-14 P312301-14 14 26 83 38 12 4 P3123017-16 P312301-16 16 32 92 44 16 4 P3123017-20 P312301-20 20 38 104 54 20 4 P3123017-22 P312301-22 22 38 104 54 20 5 P3123017-25 P312301-25 25 45 121 65 25 5 P3123017-30 P312301-30 30 45 121 65 25 6 Фрезерование пазов ap ≤ 0,5 × Dc Фрезерование уступов ae ≤ 0,3 × Dc DIN 844 B Dc d1 Обозначение Обозначение k10 Lc l1 l4 h6 ACN Без покрытия мм мм мм мм мм Z Хвостовик по DIN 1835 B P3123117-6 6 24 68 32 6 3 P3123117-8 8 38 88 48 10 4 Dc d1 P3123117-10 10 45 95 55 10 4 P3123117-12 12 53 110 65 12 4 Lc P3123117-14 14 53 110 65 12 4 l4 P3123117-16 16 63 123 75 16 4 l1 P3123117-18 18 63 123 75 16 4 P3123117-20 20 75 141 91 20 4 Фрезерование пазов ap ≤ 0,5 × Dc Фрезерование уступов ae ≤ 0,3 × Dc Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть XIII D1 C 245 C 263 Фрезы из быстрорежущей стали C 175
