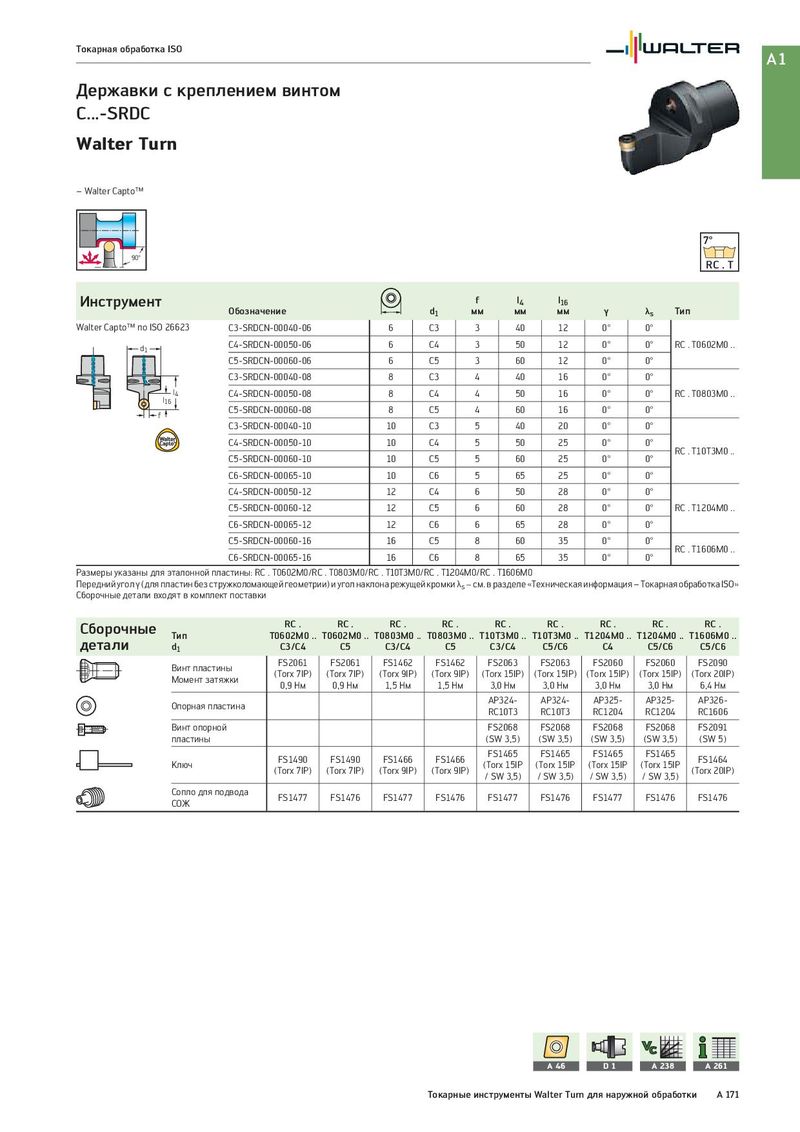

Токарная обработка ISO A1 Державки с креплением винтом C...-SRDC Walter Turn – Walter Capto™ 7° 90° RC . T Инструмент f l4 l16 Обозначение d1 мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C3-SRDCN-00040-06 6 C3 3 40 12 0° 0° d1 C4-SRDCN-00050-06 6 C4 3 50 12 0° 0° RC . T0602M0 .. C5-SRDCN-00060-06 6 C5 3 60 12 0° 0° C3-SRDCN-00040-08 8 C3 4 40 16 0° 0° l16 l4 C4-SRDCN-00050-08 8 C4 4 50 16 0° 0° RC . T0803M0 .. f C5-SRDCN-00060-08 8 C5 4 60 16 0° 0° C3-SRDCN-00040-10 10 C3 5 40 20 0° 0° C4-SRDCN-00050-10 10 C4 5 50 25 0° 0° RC . T10T3M0 .. C5-SRDCN-00060-10 10 C5 5 60 25 0° 0° C6-SRDCN-00065-10 10 C6 5 65 25 0° 0° C4-SRDCN-00050-12 12 C4 6 50 28 0° 0° C5-SRDCN-00060-12 12 C5 6 60 28 0° 0° RC . T1204M0 .. C6-SRDCN-00065-12 12 C6 6 65 28 0° 0° C5-SRDCN-00060-16 16 C5 8 60 35 0° 0° RC . T1606M0 .. C6-SRDCN-00065-16 16 C6 8 65 35 0° 0° Размеры указаны для эталонной пластины: RC . T0602M0/RC . T0803M0/RC . T10T3M0/RC . T1204M0/RC . T1606M0 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Сборочные детали входят в комплект поставки Сборочные RC . RC . RC . RC . RC . RC . RC . RC . RC . детали Тип T0602M0 .. T0602M0 .. T0803M0 .. T0803M0 .. T10T3M0 .. T10T3M0 .. T1204M0 .. T1204M0 .. T1606M0 .. d1 C3/C4 C5 C3/C4 C5 C3/C4 C5/C6 C4 C5/C6 C5/C6 Винт пластины FS2061 FS2061 FS1462 FS1462 FS2063 FS2063 FS2060 FS2060 FS2090 Момент затяжки (Torx 7IP) (Torx 7IP) (Torx 9IP) (Torx 9IP) (Torx 15IP) (Torx 15IP) (Torx 15IP) (Torx 15IP) (Torx 20IP) 0,9 Нм 0,9 Нм 1,5 Нм 1,5 Нм 3,0 Нм 3,0 Нм 3,0 Нм 3,0 Нм 6,4 Нм Опорная пластина AP324- AP324- AP325- AP325- AP326- RC10T3 RC10T3 RC1204 RC1204 RC1606 Винт опорной FS2068 FS2068 FS2068 FS2068 FS2091 пластины (SW 3,5) (SW 3,5) (SW 3,5) (SW 3,5) (SW 5) FS1490 FS1490 FS1466 FS1466 FS1465 FS1465 FS1465 FS1465 FS1464 Ключ (Torx 7IP) (Torx 7IP) (Torx 9IP) (Torx 9IP) (Torx 15IP (Torx 15IP (Torx 15IP (Torx 15IP (Torx 20IP) / SW 3,5) / SW 3,5) / SW 3,5) / SW 3,5) Сопло для подвода FS1477 FS1476 FS1477 FS1476 FS1477 FS1476 FS1477 FS1476 FS1476 СОЖ A 46 D1 A 238 A 261 Токарные инструменты Walter Turn для наружной обработки A 171
