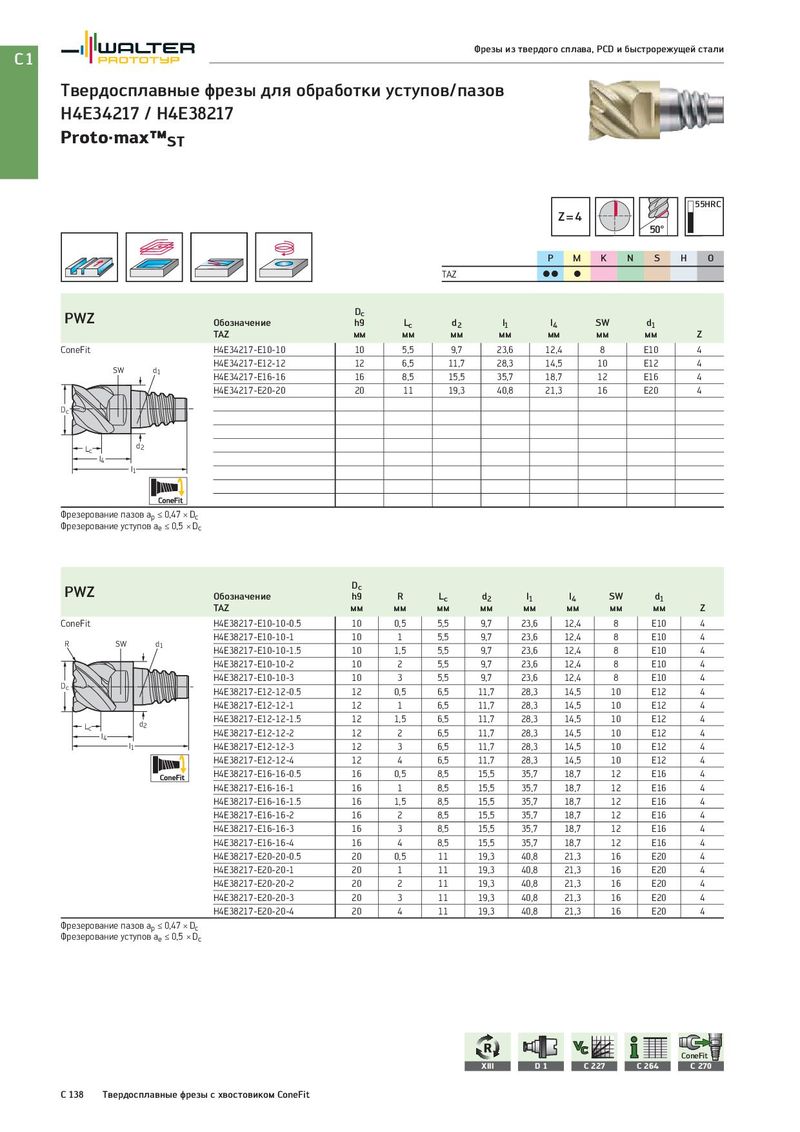

Общий каталог Walter 2017 - страница 1850

C1 Фрезы из твердого сплава, PCD и быстрорежущей стали Твердосплавные фрезы для обработки уступов/пазов H4E34217 / H4E38217 Proto·max™ST 55HRC Z=4 50° P M K N S H O TAZ CC C PWZ Dc Обозначение h9 Lc d2 l1 l4 SW d1 TAZ мм мм мм мм мм мм мм Z ConeFit H4E34217-E10-10 10 5,5 9,7 23,6 12,4 8 E10 4 SW d1 H4E34217-E12-12 12 6,5 11,7 28,3 14,5 10 E12 4 H4E34217-E16-16 16 8,5 15,5 35,7 18,7 12 E16 4 H4E34217-E20-20 20 11 19,3 40,8 21,3 16 E20 4 Dc Lc d2 l4 l1 Фрезерование пазов ap ≤ 0,47 × Dc Фрезерование уступов ae ≤ 0,5 × Dc PWZ Dc Обозначение h9 R Lc d2 l1 l4 SW d1 TAZ мм мм мм мм мм мм мм мм Z ConeFit H4E38217-E10-10-0.5 10 0,5 5,5 9,7 23,6 12,4 8 E10 4 R SW d1 H4E38217-E10-10-1 10 1 5,5 9,7 23,6 12,4 8 E10 4 H4E38217-E10-10-1.5 10 1,5 5,5 9,7 23,6 12,4 8 E10 4 H4E38217-E10-10-2 10 2 5,5 9,7 23,6 12,4 8 E10 4 H4E38217-E10-10-3 10 3 5,5 9,7 23,6 12,4 8 E10 4 Dc H4E38217-E12-12-0.5 12 0,5 6,5 11,7 28,3 14,5 10 E12 4 H4E38217-E12-12-1 12 1 6,5 11,7 28,3 14,5 10 E12 4 Lc d2 H4E38217-E12-12-1.5 12 1,5 6,5 11,7 28,3 14,5 10 E12 4 l4 H4E38217-E12-12-2 12 2 6,5 11,7 28,3 14,5 10 E12 4 l1 H4E38217-E12-12-3 12 3 6,5 11,7 28,3 14,5 10 E12 4 H4E38217-E12-12-4 12 4 6,5 11,7 28,3 14,5 10 E12 4 H4E38217-E16-16-0.5 16 0,5 8,5 15,5 35,7 18,7 12 E16 4 H4E38217-E16-16-1 16 1 8,5 15,5 35,7 18,7 12 E16 4 H4E38217-E16-16-1.5 16 1,5 8,5 15,5 35,7 18,7 12 E16 4 H4E38217-E16-16-2 16 2 8,5 15,5 35,7 18,7 12 E16 4 H4E38217-E16-16-3 16 3 8,5 15,5 35,7 18,7 12 E16 4 H4E38217-E16-16-4 16 4 8,5 15,5 35,7 18,7 12 E16 4 H4E38217-E20-20-0.5 20 0,5 11 19,3 40,8 21,3 16 E20 4 H4E38217-E20-20-1 20 1 11 19,3 40,8 21,3 16 E20 4 H4E38217-E20-20-2 20 2 11 19,3 40,8 21,3 16 E20 4 H4E38217-E20-20-3 20 3 11 19,3 40,8 21,3 16 E20 4 H4E38217-E20-20-4 20 4 11 19,3 40,8 21,3 16 E20 4 Фрезерование пазов ap ≤ 0,47 × Dc Фрезерование уступов ae ≤ 0,5 × Dc ConeFit XIII D 1 C 227 C 264 C 270 C 138 Твердосплавные фрезы с хвостовиком ConeFit
