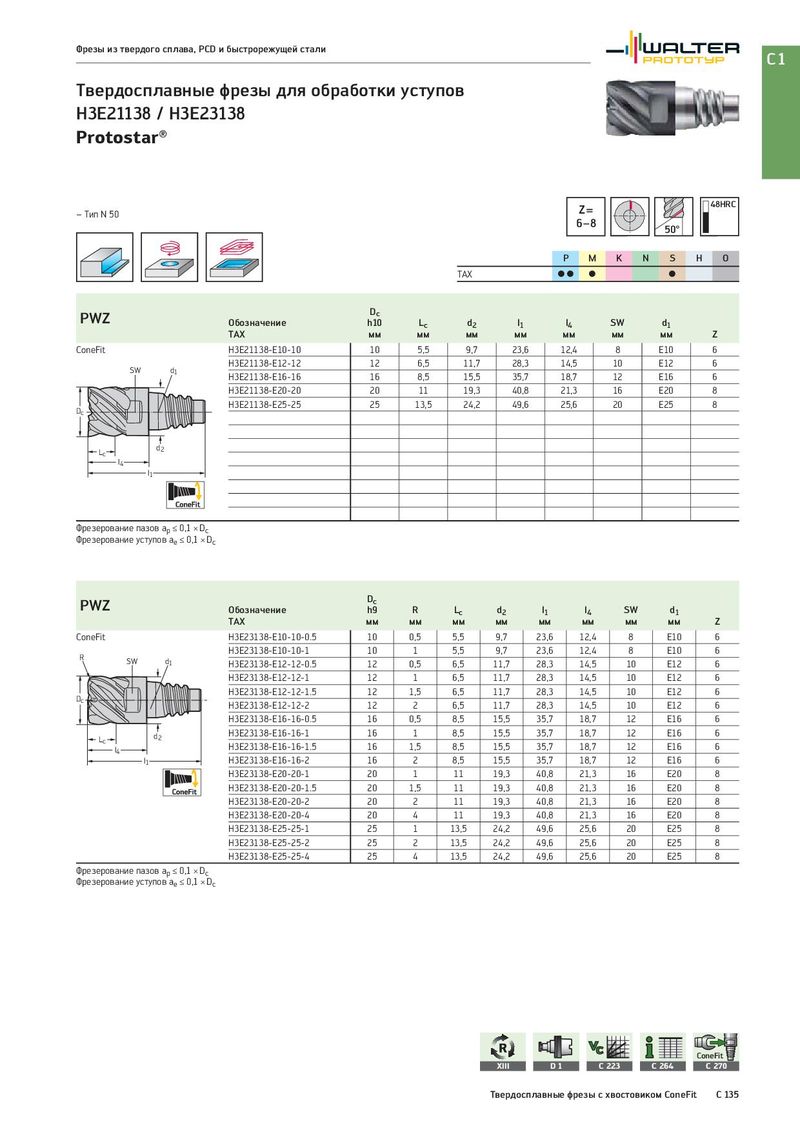

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы для обработки уступов H3E21138 / H3E23138 Protostar® Z= 48HRC – Тип N 50 6−8 50° P M K N S H O TAX CC C C PWZ Dc Обозначение h10 Lc d2 l1 l4 SW d1 TAX мм мм мм мм мм мм мм Z ConeFit H3E21138-E10-10 10 5,5 9,7 23,6 12,4 8 E10 6 SW d1 H3E21138-E12-12 12 6,5 11,7 28,3 14,5 10 E12 6 H3E21138-E16-16 16 8,5 15,5 35,7 18,7 12 E16 6 H3E21138-E20-20 20 11 19,3 40,8 21,3 16 E20 8 Dc H3E21138-E25-25 25 13,5 24,2 49,6 25,6 20 E25 8 Lc d2 l4 l1 Фрезерование пазов ap ≤ 0,1 × Dc Фрезерование уступов ae ≤ 0,1 × Dc PWZ Dc Обозначение h9 R Lc d2 l1 l4 SW d1 TAX мм мм мм мм мм мм мм мм Z ConeFit H3E23138-E10-10-0.5 10 0,5 5,5 9,7 23,6 12,4 8 E10 6 R H3E23138-E10-10-1 10 1 5,5 9,7 23,6 12,4 8 E10 6 SW d1 H3E23138-E12-12-0.5 12 0,5 6,5 11,7 28,3 14,5 10 E12 6 H3E23138-E12-12-1 12 1 6,5 11,7 28,3 14,5 10 E12 6 Dc H3E23138-E12-12-1.5 12 1,5 6,5 11,7 28,3 14,5 10 E12 6 H3E23138-E12-12-2 12 2 6,5 11,7 28,3 14,5 10 E12 6 H3E23138-E16-16-0.5 16 0,5 8,5 15,5 35,7 18,7 12 E16 6 Lc d2 H3E23138-E16-16-1 16 1 8,5 15,5 35,7 18,7 12 E16 6 l4 H3E23138-E16-16-1.5 16 1,5 8,5 15,5 35,7 18,7 12 E16 6 l1 H3E23138-E16-16-2 16 2 8,5 15,5 35,7 18,7 12 E16 6 H3E23138-E20-20-1 20 1 11 19,3 40,8 21,3 16 E20 8 H3E23138-E20-20-1.5 20 1,5 11 19,3 40,8 21,3 16 E20 8 H3E23138-E20-20-2 20 2 11 19,3 40,8 21,3 16 E20 8 H3E23138-E20-20-4 20 4 11 19,3 40,8 21,3 16 E20 8 H3E23138-E25-25-1 25 1 13,5 24,2 49,6 25,6 20 E25 8 H3E23138-E25-25-2 25 2 13,5 24,2 49,6 25,6 20 E25 8 H3E23138-E25-25-4 25 4 13,5 24,2 49,6 25,6 20 E25 8 Фрезерование пазов ap ≤ 0,1 × Dc Фрезерование уступов ae ≤ 0,1 × Dc ConeFit XIII D1 C 223 C 264 C 270 Твердосплавные фрезы с хвостовиком ConeFit C 135
