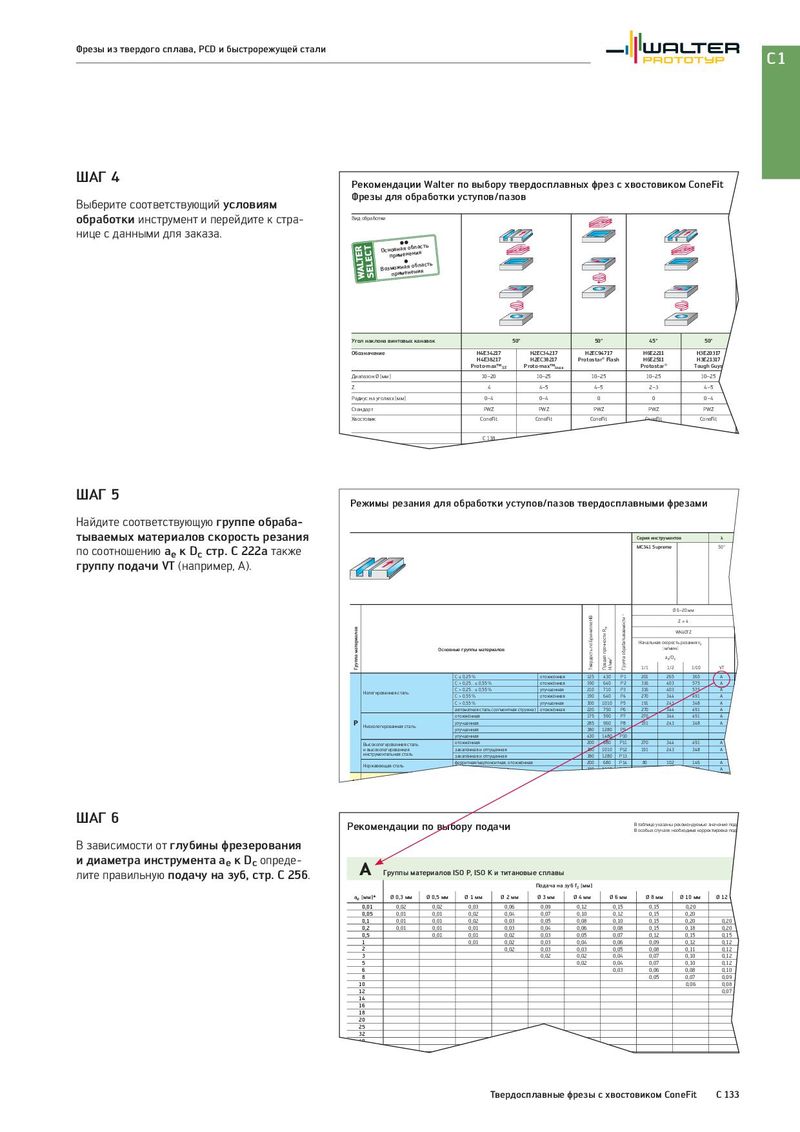

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 ШАГ 4 Рекомендации Walter по выбору твердосплавных фрез с хвостовиком ConeFit Выберите соответствующий условиям Фрезы для обработки уступов/пазов обработки инструмент и перейдите к стра- Вид обработки нице с данными для заказа. Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть Угол наклона винтовых канавок 50° 50° 45° 50° Обозначение H4E34217 H2EC34217 H2EC94717 H6E2211 H3E20317 H4E38217 H2EC38217 Protostar® Flash H6E2511 H3E21317 Proto·max™ST Proto·max™Inox Protostar® Tough Guys Диапазон Ø [мм] 10–20 10–25 10–25 10–25 10–25 Z 4 4–5 4–5 2–3 4–5 Радиус на уголках [мм] 0–4 0–4 0 0 0–4 Стандарт PWZ PWZ PWZ PWZ PWZ Хвостовик ConeFit ConeFit ConeFit ConeFit ConeFit Cтр. C 138 C 139 C 140 C 141 C 143 ШАГ 5 Режимы резания для обработки уступов/пазов твердосплавными фрезами Найдите соответствующую группе обраба- тываемых материалов скорость резания Серия инструментов λ по соотношению ae к Dc стр. C 222а также MC341 Supreme 50° группу подачи VT (например, A). Ø 6–20 мм Твёрдость по Бринеллю HB Группа обрабатываемости 1 Z=4 Группа материалов Предел прочности Rm WK40TZ Начальная скорость резания vc Основные группы материалов [м/мин] Н/мм2 ae/Dc 1/1 1/2 1/10 VT C ≤ 0,25 % отожжённая 125 430 P1 201 265 365 A C > 0,25... ≤ 0,55 % отожжённая 190 640 P2 316 403 575 A Нелегированная сталь C > 0,25... ≤ 0,55 % улучшенная 210 710 P3 316 403 575 A C > 0,55 % отожжённая 190 640 P4 270 344 491 A C > 0,55 % улучшенная 300 1010 P5 191 243 348 A автоматная сталь (сегментная стружка) отожжённая 220 750 P6 270 344 491 A отожжённая 175 590 P7 270 344 491 A P Низколегированная сталь улучшенная 285 960 P8 191 243 348 A улучшенная 380 1280 P9 улучшенная 430 1480 P10 Высоколегированная сталь отожжённая 200 680 P11 270 344 491 A и высоколегированная закалённая и отпущенная 300 1010 P12 191 243 348 A инструментальная сталь закалённая и отпущенная 380 1280 P13 Нержавеющая сталь ферритная/мартенситная, отожжённая 200 680 P14 80 102 146 A мартенситная, улучшенная 330 1110 P15 66 99 120 A аустенитная, закалённая 200 680 M1 87 112 160 B M Нержавеющая сталь аустенитная дисперсионно твердеющая (PH) 300 1010 M2 54 69 99 B ШАГ 6 Рекомендации по выбору подачи В таблице указаны рекомендуемые значения пода В особых случаях необходима корректировка пода В зависимости от глубины фрезерования и диаметра инструмента ae к Dc опреде- A лите правильную подачу на зуб, стр. C 256. Группы материалов ISO P, ISO K и титановые сплавы Подача на зуб fz [мм] ae [мм]* Ø 0,3 мм Ø 0,5 мм Ø 1 мм Ø 2 мм Ø 3 мм Ø 4 мм Ø 6 мм Ø 8 мм Ø 10 мм Ø 12 мм 0,01 0,02 0,02 0,03 0,06 0,09 0,12 0,15 0,15 0,20 0,05 0,01 0,01 0,02 0,04 0,07 0,10 0,12 0,15 0,20 0,1 0,01 0,01 0,02 0,03 0,05 0,08 0,10 0,15 0,20 0,20 0,2 0,01 0,01 0,01 0,03 0,04 0,06 0,08 0,15 0,18 0,20 0,5 0,01 0,01 0,02 0,03 0,05 0,07 0,12 0,15 0,15 1 0,01 0,02 0,03 0,04 0,06 0,09 0,12 0,12 2 0,02 0,03 0,03 0,05 0,08 0,11 0,12 3 0,02 0,02 0,04 0,07 0,10 0,12 5 0,02 0,04 0,07 0,10 0,12 6 0,03 0,06 0,08 0,10 8 0,05 0,07 0,09 10 0,06 0,08 12 0,07 14 16 18 20 25 32 40 50 Твердосплавные фрезы с хвостовиком ConeFit C 133
