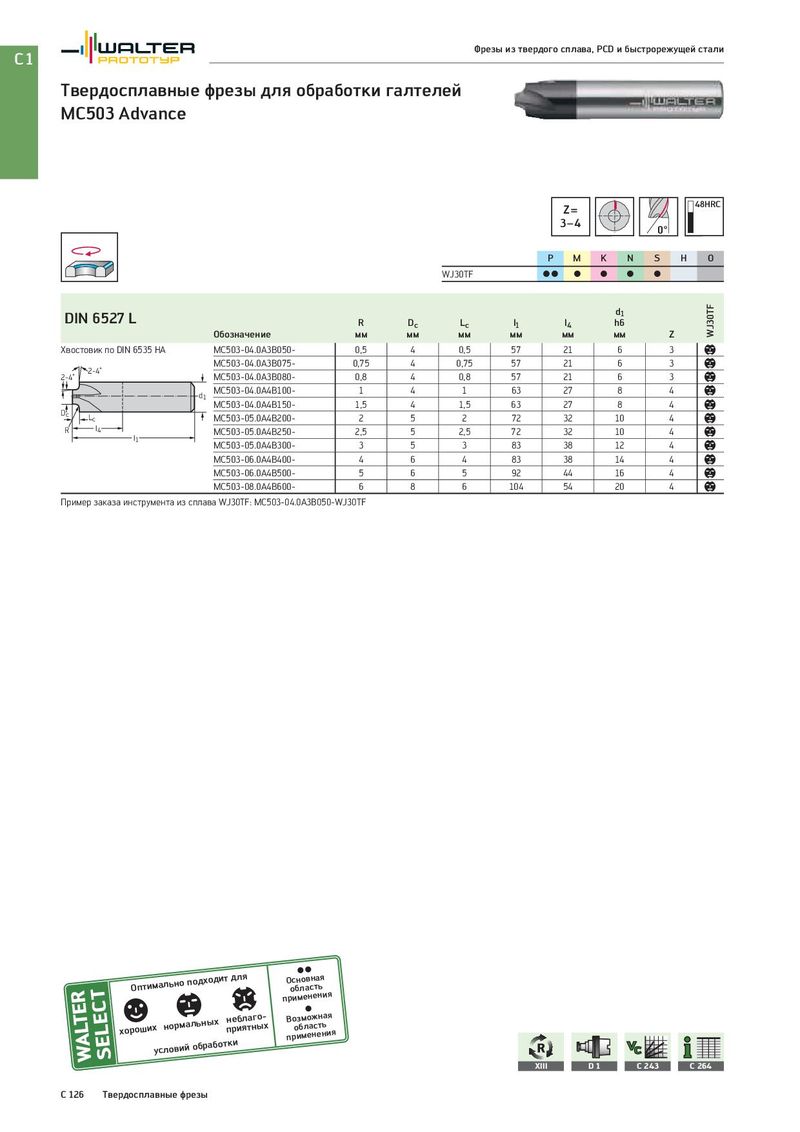

Общий каталог Walter 2017 - страница 1838

C1 Фрезы из твердого сплава, PCD и быстрорежущей стали Твердосплавные фрезы для обработки галтелей MC503 Advance Z= 48HRC 3−4 0° P M K N S H O WJ30TF CC C C C C DIN 6527 L d1 WJ30TF R Dc Lc l1 l4 h6 Обозначение мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA MC503-04.0A3B050- 0,5 4 0,5 57 21 6 3 b MC503-04.0A3B075- 0,75 4 0,75 57 21 6 3 b 2-4˚ 2-4˚ MC503-04.0A3B080- 0,8 4 0,8 57 21 6 3 b d1 MC503-04.0A4B100- 1 4 1 63 27 8 4 b MC503-04.0A4B150- 1,5 4 1,5 63 27 8 4 b Dc Lc MC503-05.0A4B200- 2 5 2 72 32 10 4 b R l4 MC503-05.0A4B250- 2,5 5 2,5 72 32 10 4 b l1 MC503-05.0A4B300- 3 5 3 83 38 12 4 b MC503-06.0A4B400- 4 6 4 83 38 14 4 b MC503-06.0A4B500- 5 6 5 92 44 16 4 b MC503-08.0A4B600- 6 8 6 104 54 20 4 b Пример заказа инструмента из сплава WJ30TF: MC503-04.0A3B050-WJ30TF Оптимально подходит для пОросибнмлоеавнснетаньяия хороших нормальных пнреиблятангыо-х пВрооизбммлоеажнсетнньаияя условий обработки XIII D 1 C 243 C 264 C 126 Твердосплавные фрезы
