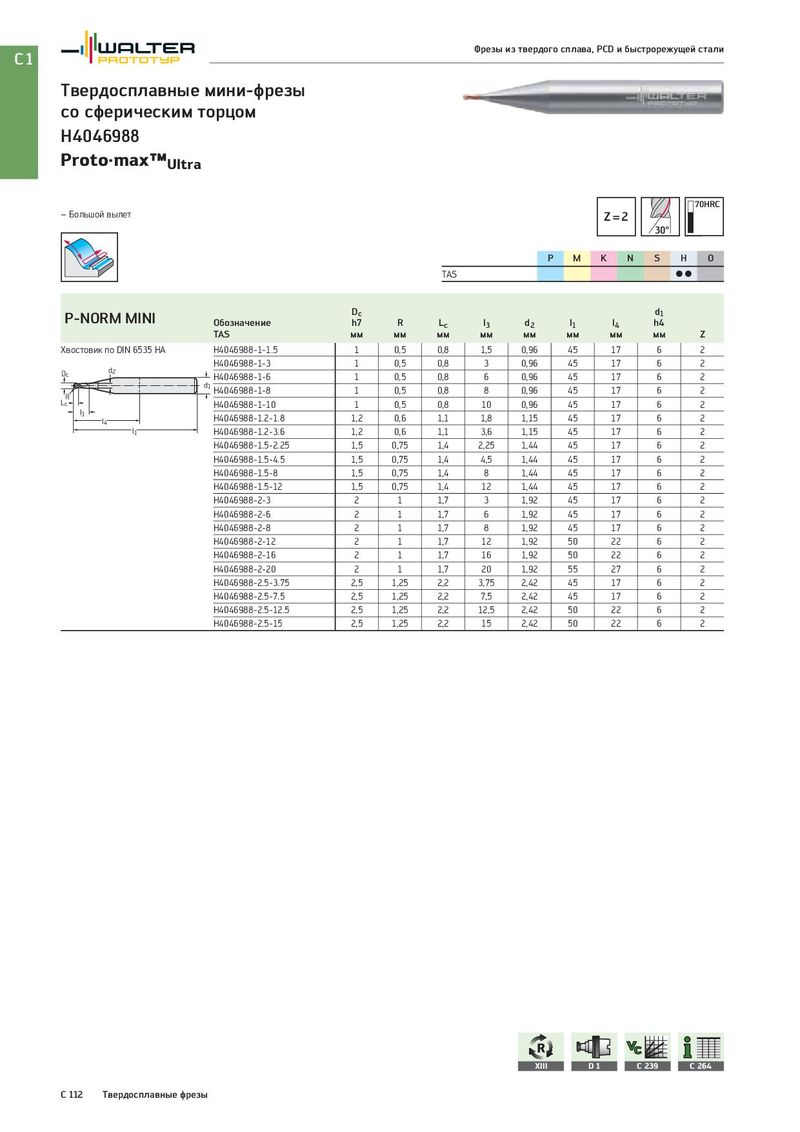

C1 Фрезы из твердого сплава, PCD и быстрорежущей стали Твердосплавные мини-фрезы со сферическим торцом H4046988 Proto·max™Ultra 70HRC – Большой вылет Z=2 30° P M K N S H O TAS CC P-NORM MINI Dc d1 Обозначение h7 R Lc l3 d2 l1 l4 h4 TAS мм мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA H4046988-1-1.5 1 0,5 0,8 1,5 0,96 45 17 6 2 d2 H4046988-1-3 1 0,5 0,8 3 0,96 45 17 6 2 Dc H4046988-1-6 1 0,5 0,8 6 0,96 45 17 6 2 d1 H4046988-1-8 1 0,5 0,8 8 0,96 45 17 6 2 R Lc H4046988-1-10 1 0,5 0,8 10 0,96 45 17 6 2 l3 H4046988-1.2-1.8 1,2 0,6 1,1 1,8 1,15 45 17 6 2 l4 l1 H4046988-1.2-3.6 1,2 0,6 1,1 3,6 1,15 45 17 6 2 H4046988-1.5-2.25 1,5 0,75 1,4 2,25 1,44 45 17 6 2 H4046988-1.5-4.5 1,5 0,75 1,4 4,5 1,44 45 17 6 2 H4046988-1.5-8 1,5 0,75 1,4 8 1,44 45 17 6 2 H4046988-1.5-12 1,5 0,75 1,4 12 1,44 45 17 6 2 H4046988-2-3 2 1 1,7 3 1,92 45 17 6 2 H4046988-2-6 2 1 1,7 6 1,92 45 17 6 2 H4046988-2-8 2 1 1,7 8 1,92 45 17 6 2 H4046988-2-12 2 1 1,7 12 1,92 50 22 6 2 H4046988-2-16 2 1 1,7 16 1,92 50 22 6 2 H4046988-2-20 2 1 1,7 20 1,92 55 27 6 2 H4046988-2.5-3.75 2,5 1,25 2,2 3,75 2,42 45 17 6 2 H4046988-2.5-7.5 2,5 1,25 2,2 7,5 2,42 45 17 6 2 H4046988-2.5-12.5 2,5 1,25 2,2 12,5 2,42 50 22 6 2 H4046988-2.5-15 2,5 1,25 2,2 15 2,42 50 22 6 2 XIII D 1 C 239 C 264 C 112 Твердосплавные фрезы
