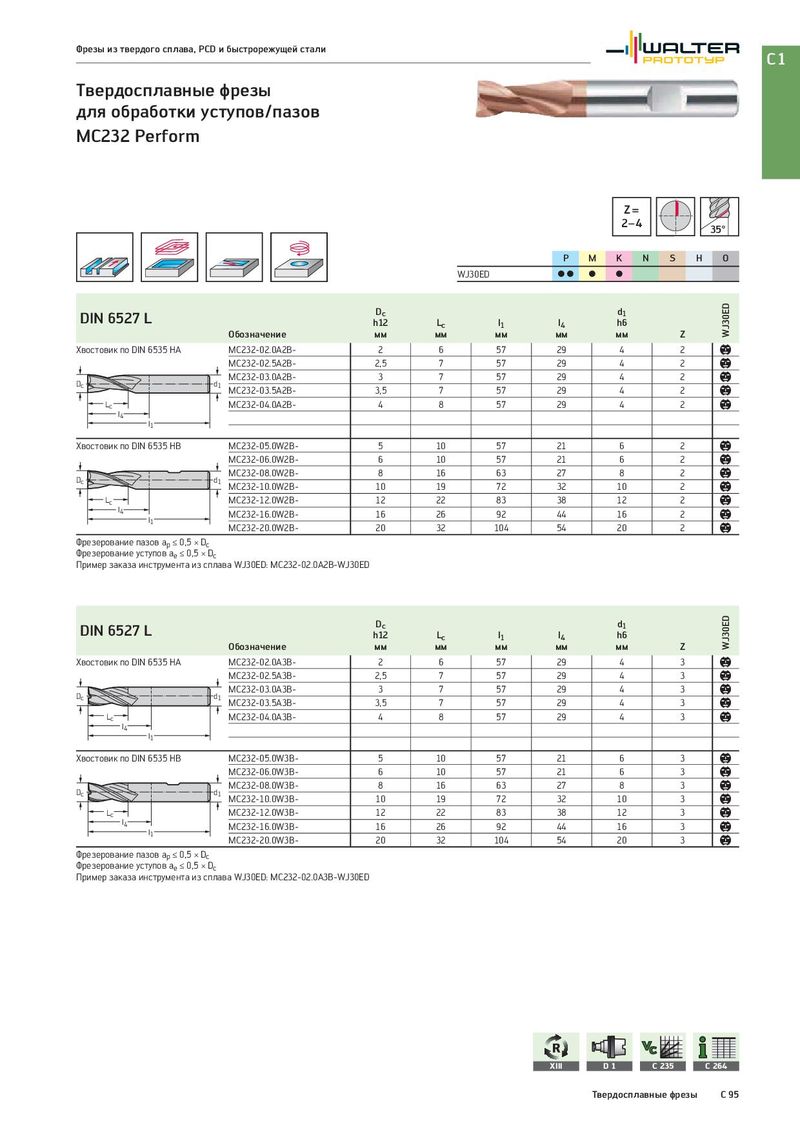

Общий каталог Walter 2017 - страница 1807

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы для обработки уступов/пазов MC232 Perform Z= 2−4 35° P M K N S H O WJ30ED CC C C DIN 6527 L Dc d1 WJ30ED h12 Lc l1 l4 h6 Обозначение мм мм мм мм мм Z Хвостовик по DIN 6535 HA MC232-02.0A2B- 2 6 57 29 4 2 b MC232-02.5A2B- 2,5 7 57 29 4 2 b Dc d1 MC232-03.0A2B- 3 7 57 29 4 2 b MC232-03.5A2B- 3,5 7 57 29 4 2 b Lc MC232-04.0A2B- 4 8 57 29 4 2 b l4 l1 Хвостовик по DIN 6535 HB MC232-05.0W2B- 5 10 57 21 6 2 b MC232-06.0W2B- 6 10 57 21 6 2 b Dc d1 MC232-08.0W2B- 8 16 63 27 8 2 b MC232-10.0W2B- 10 19 72 32 10 2 b Lc MC232-12.0W2B- 12 22 83 38 12 2 b l4 MC232-16.0W2B- 16 26 92 44 16 2 b l1 MC232-20.0W2B- 20 32 104 54 20 2 b Фрезерование пазов ap ≤ 0,5 × Dc Фрезерование уступов ae ≤ 0,5 × Dc Пример заказа инструмента из сплава WJ30ED: MC232-02.0A2B-WJ30ED DIN 6527 L Dc d1 WJ30ED h12 Lc l1 l4 h6 Обозначение мм мм мм мм мм Z Хвостовик по DIN 6535 HA MC232-02.0A3B- 2 6 57 29 4 3 b MC232-02.5A3B- 2,5 7 57 29 4 3 b Dc d1 MC232-03.0A3B- 3 7 57 29 4 3 b MC232-03.5A3B- 3,5 7 57 29 4 3 b Lc MC232-04.0A3B- 4 8 57 29 4 3 b l4 l1 Хвостовик по DIN 6535 HB MC232-05.0W3B- 5 10 57 21 6 3 b MC232-06.0W3B- 6 10 57 21 6 3 b Dc d1 MC232-08.0W3B- 8 16 63 27 8 3 b MC232-10.0W3B- 10 19 72 32 10 3 b Lc MC232-12.0W3B- 12 22 83 38 12 3 b l4 MC232-16.0W3B- 16 26 92 44 16 3 b l1 MC232-20.0W3B- 20 32 104 54 20 3 b Фрезерование пазов ap ≤ 0,5 × Dc Фрезерование уступов ae ≤ 0,5 × Dc Пример заказа инструмента из сплава WJ30ED: MC232-02.0A3B-WJ30ED XIII D1 C 235 C 264 Твердосплавные фрезы C 95
