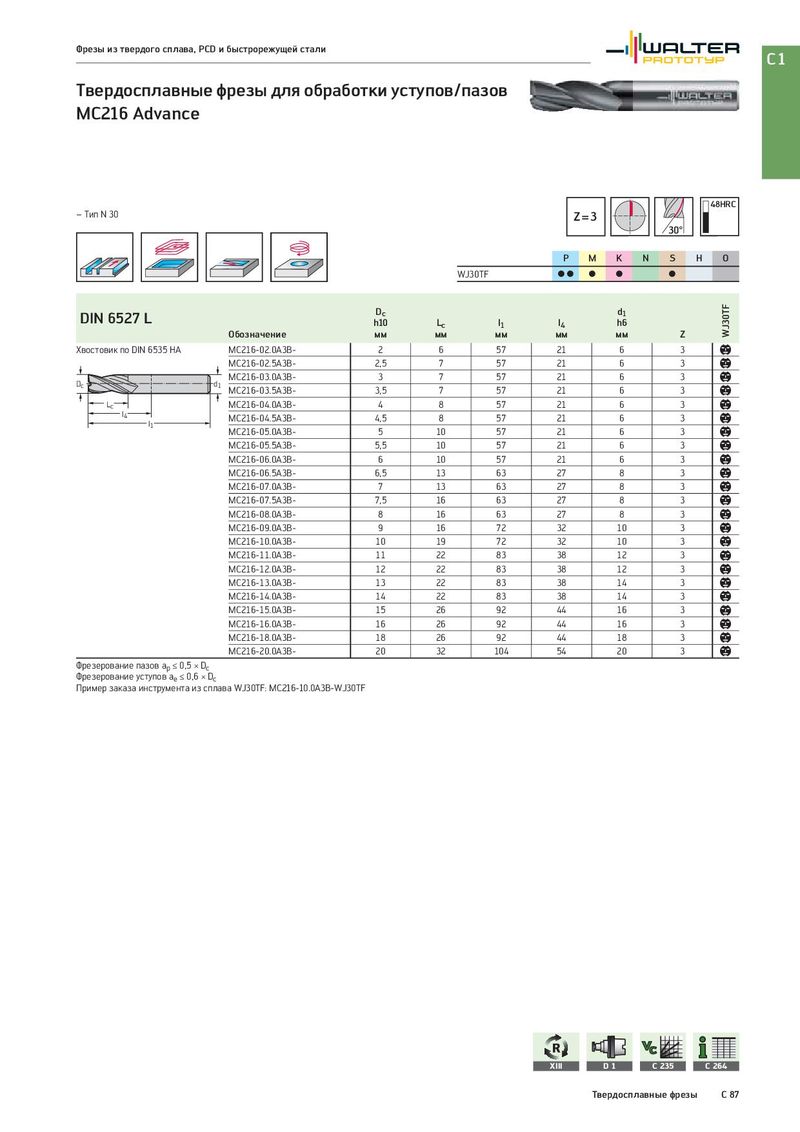

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы для обработки уступов/пазов MC216 Advance 48HRC – Тип N 30 Z =3 30° P M K N S H O WJ30TF CC C C C DIN 6527 L Dc d1 WJ30TF h10 Lc l1 l4 h6 Обозначение мм мм мм мм мм Z Хвостовик по DIN 6535 HA MC216-02.0A3B- 2 6 57 21 6 3 b MC216-02.5A3B- 2,5 7 57 21 6 3 b Dc d1 MC216-03.0A3B- 3 7 57 21 6 3 b MC216-03.5A3B- 3,5 7 57 21 6 3 b Lc MC216-04.0A3B- 4 8 57 21 6 3 b l4 MC216-04.5A3B- 4,5 8 57 21 6 3 b l1 MC216-05.0A3B- 5 10 57 21 6 3 b MC216-05.5A3B- 5,5 10 57 21 6 3 b MC216-06.0A3B- 6 10 57 21 6 3 b MC216-06.5A3B- 6,5 13 63 27 8 3 b MC216-07.0A3B- 7 13 63 27 8 3 b MC216-07.5A3B- 7,5 16 63 27 8 3 b MC216-08.0A3B- 8 16 63 27 8 3 b MC216-09.0A3B- 9 16 72 32 10 3 b MC216-10.0A3B- 10 19 72 32 10 3 b MC216-11.0A3B- 11 22 83 38 12 3 b MC216-12.0A3B- 12 22 83 38 12 3 b MC216-13.0A3B- 13 22 83 38 14 3 b MC216-14.0A3B- 14 22 83 38 14 3 b MC216-15.0A3B- 15 26 92 44 16 3 b MC216-16.0A3B- 16 26 92 44 16 3 b MC216-18.0A3B- 18 26 92 44 18 3 b MC216-20.0A3B- 20 32 104 54 20 3 b Фрезерование пазов ap ≤ 0,5 × Dc Фрезерование уступов ae ≤ 0,6 × Dc Пример заказа инструмента из сплава WJ30TF: MC216-10.0A3B-WJ30TF XIII D1 C 235 C 264 Твердосплавные фрезы C 87
