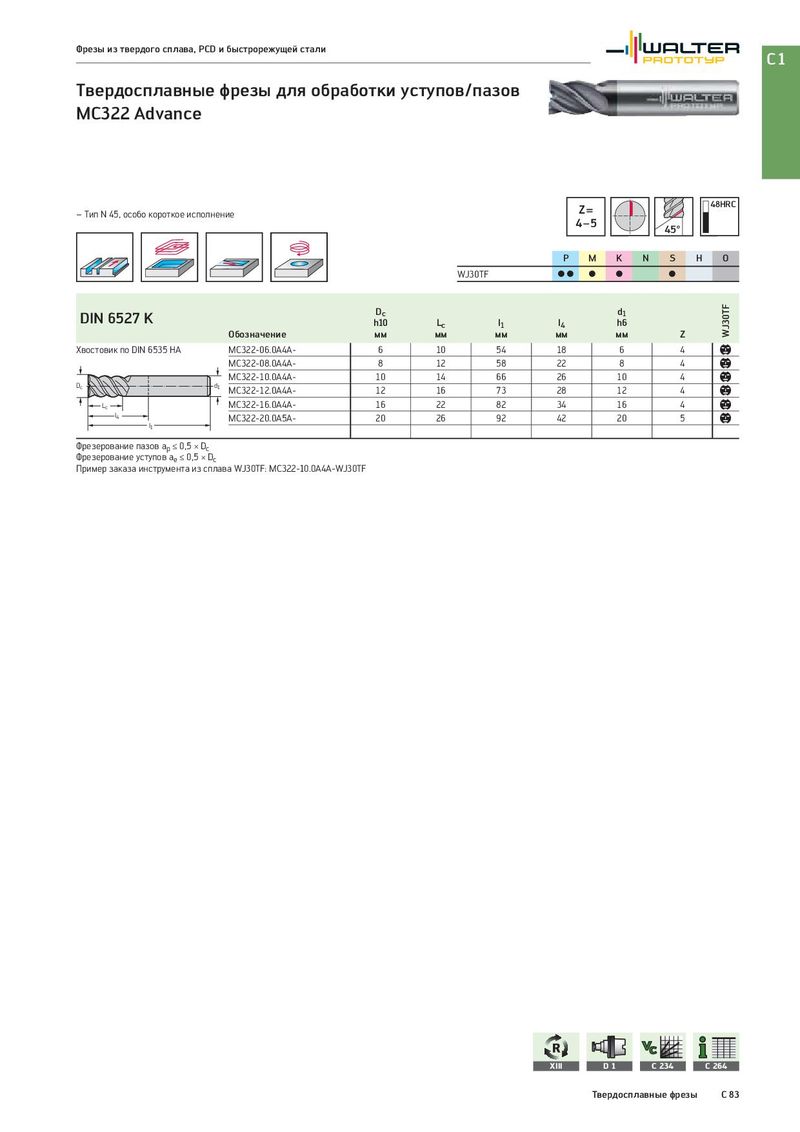

Общий каталог Walter 2017 - страница 1795

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы для обработки уступов/пазов MC322 Advance Z= 48HRC – Тип N 45, особо короткое исполнение 4−5 45° P M K N S H O WJ30TF CC C C C DIN 6527 K Dc d1 WJ30TF h10 Lc l1 l4 h6 Обозначение мм мм мм мм мм Z Хвостовик по DIN 6535 HA MC322-06.0A4A- 6 10 54 18 6 4 b MC322-08.0A4A- 8 12 58 22 8 4 b MC322-10.0A4A- 10 14 66 26 10 4 b Dc d1 MC322-12.0A4A- 12 16 73 28 12 4 b Lc MC322-16.0A4A- 16 22 82 34 16 4 b l4 MC322-20.0A5A- 20 26 92 42 20 5 b l1 Фрезерование пазов ap ≤ 0,5 × Dc Фрезерование уступов ae ≤ 0,5 × Dc Пример заказа инструмента из сплава WJ30TF: MC322-10.0A4A-WJ30TF XIII D1 C 234 C 264 Твердосплавные фрезы C 83
