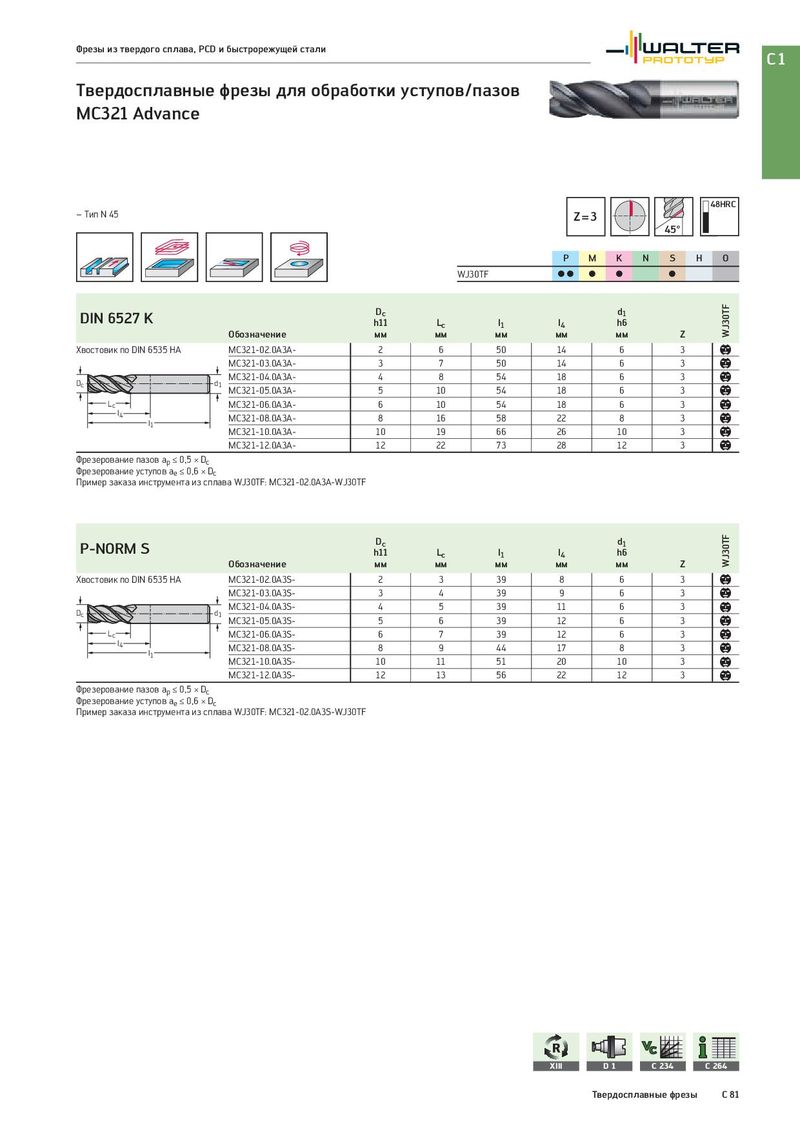

Общий каталог Walter 2017 - страница 1793

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы для обработки уступов/пазов MC321 Advance 48HRC – Тип N 45 Z =3 45° P M K N S H O WJ30TF CC C C C DIN 6527 K Dc d1 WJ30TF h11 Lc l1 l4 h6 Обозначение мм мм мм мм мм Z Хвостовик по DIN 6535 HA MC321-02.0A3A- 2 6 50 14 6 3 b MC321-03.0A3A- 3 7 50 14 6 3 b Dc d1 MC321-04.0A3A- 4 8 54 18 6 3 b MC321-05.0A3A- 5 10 54 18 6 3 b Lc MC321-06.0A3A- 6 10 54 18 6 3 b l4 MC321-08.0A3A- 8 16 58 22 8 3 b l1 MC321-10.0A3A- 10 19 66 26 10 3 b MC321-12.0A3A- 12 22 73 28 12 3 b Фрезерование пазов ap ≤ 0,5 × Dc Фрезерование уступов ae ≤ 0,6 × Dc Пример заказа инструмента из сплава WJ30TF: MC321-02.0A3A-WJ30TF P-NORM S Dc d1 WJ30TF h11 Lc l1 l4 h6 Обозначение мм мм мм мм мм Z Хвостовик по DIN 6535 HA MC321-02.0A3S- 2 3 39 8 6 3 b MC321-03.0A3S- 3 4 39 9 6 3 b Dc d1 MC321-04.0A3S- 4 5 39 11 6 3 b MC321-05.0A3S- 5 6 39 12 6 3 b Lc MC321-06.0A3S- 6 7 39 12 6 3 b l4 MC321-08.0A3S- 8 9 44 17 8 3 b l1 MC321-10.0A3S- 10 11 51 20 10 3 b MC321-12.0A3S- 12 13 56 22 12 3 b Фрезерование пазов ap ≤ 0,5 × Dc Фрезерование уступов ae ≤ 0,6 × Dc Пример заказа инструмента из сплава WJ30TF: MC321-02.0A3S-WJ30TF XIII D1 C 234 C 264 Твердосплавные фрезы C 81
