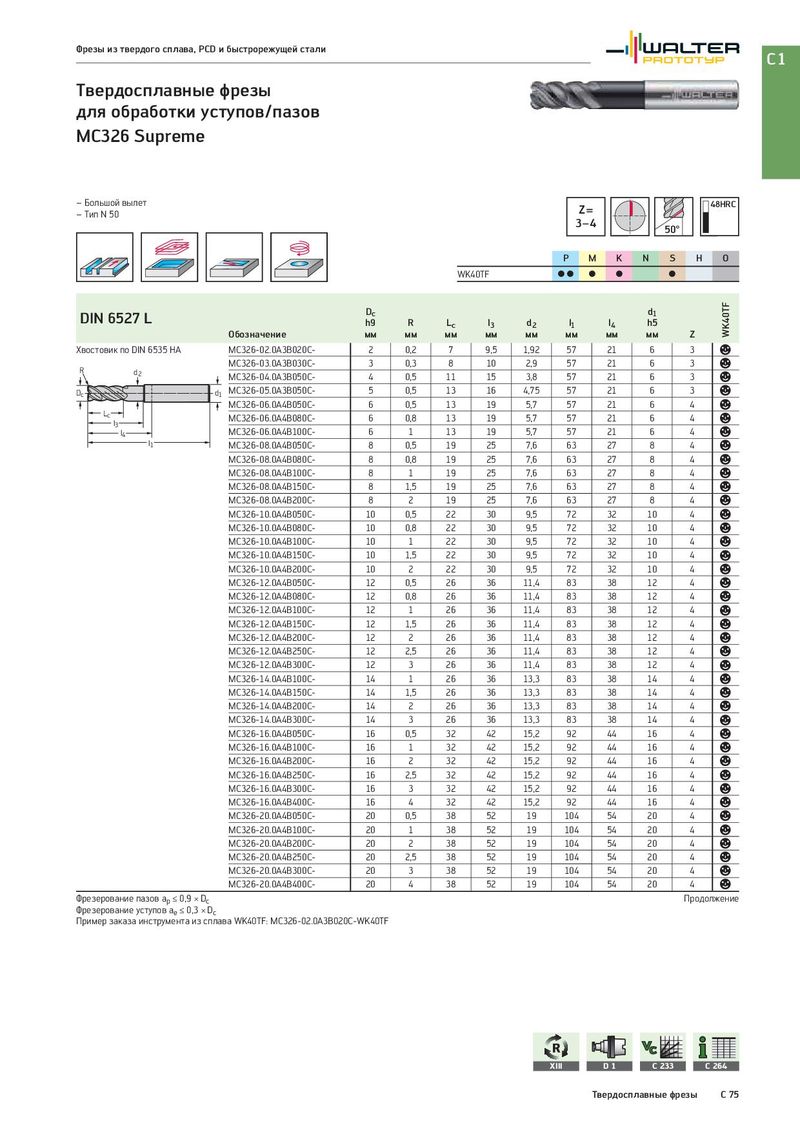

Общий каталог Walter 2017 - страница 1787

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы для обработки уступов/пазов MC326 Supreme – Большой вылет Z= 48HRC – Тип N 50 3−4 50° P M K N S H O WK40TF CC C C C DIN 6527 L Dc d1 WK40TF h9 R Lc l3 d2 l1 l4 h5 Обозначение мм мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA MC326-02.0A3B020C- 2 0,2 7 9,5 1,92 57 21 6 3 a R MC326-03.0A3B030C- 3 0,3 8 10 2,9 57 21 6 3 a d2 MC326-04.0A3B050C- 4 0,5 11 15 3,8 57 21 6 3 a Dc d1 MC326-05.0A3B050C- 5 0,5 13 16 4,75 57 21 6 3 a MC326-06.0A4B050C- 6 0,5 13 19 5,7 57 21 6 4 a Lc MC326-06.0A4B080C- 6 0,8 13 19 5,7 57 21 6 4 a l3 MC326-06.0A4B100C- 6 1 13 19 5,7 57 21 6 4 a l4 l1 MC326-08.0A4B050C- 8 0,5 19 25 7,6 63 27 8 4 a MC326-08.0A4B080C- 8 0,8 19 25 7,6 63 27 8 4 a MC326-08.0A4B100C- 8 1 19 25 7,6 63 27 8 4 a MC326-08.0A4B150C- 8 1,5 19 25 7,6 63 27 8 4 a MC326-08.0A4B200C- 8 2 19 25 7,6 63 27 8 4 a MC326-10.0A4B050C- 10 0,5 22 30 9,5 72 32 10 4 a MC326-10.0A4B080C- 10 0,8 22 30 9,5 72 32 10 4 a MC326-10.0A4B100C- 10 1 22 30 9,5 72 32 10 4 a MC326-10.0A4B150C- 10 1,5 22 30 9,5 72 32 10 4 a MC326-10.0A4B200C- 10 2 22 30 9,5 72 32 10 4 a MC326-12.0A4B050C- 12 0,5 26 36 11,4 83 38 12 4 a MC326-12.0A4B080C- 12 0,8 26 36 11,4 83 38 12 4 a MC326-12.0A4B100C- 12 1 26 36 11,4 83 38 12 4 a MC326-12.0A4B150C- 12 1,5 26 36 11,4 83 38 12 4 a MC326-12.0A4B200C- 12 2 26 36 11,4 83 38 12 4 a MC326-12.0A4B250C- 12 2,5 26 36 11,4 83 38 12 4 a MC326-12.0A4B300C- 12 3 26 36 11,4 83 38 12 4 a MC326-14.0A4B100C- 14 1 26 36 13,3 83 38 14 4 a MC326-14.0A4B150C- 14 1,5 26 36 13,3 83 38 14 4 a MC326-14.0A4B200C- 14 2 26 36 13,3 83 38 14 4 a MC326-14.0A4B300C- 14 3 26 36 13,3 83 38 14 4 a MC326-16.0A4B050C- 16 0,5 32 42 15,2 92 44 16 4 a MC326-16.0A4B100C- 16 1 32 42 15,2 92 44 16 4 a MC326-16.0A4B200C- 16 2 32 42 15,2 92 44 16 4 a MC326-16.0A4B250C- 16 2,5 32 42 15,2 92 44 16 4 a MC326-16.0A4B300C- 16 3 32 42 15,2 92 44 16 4 a MC326-16.0A4B400C- 16 4 32 42 15,2 92 44 16 4 a MC326-20.0A4B050C- 20 0,5 38 52 19 104 54 20 4 a MC326-20.0A4B100C- 20 1 38 52 19 104 54 20 4 a MC326-20.0A4B200C- 20 2 38 52 19 104 54 20 4 a MC326-20.0A4B250C- 20 2,5 38 52 19 104 54 20 4 a MC326-20.0A4B300C- 20 3 38 52 19 104 54 20 4 a MC326-20.0A4B400C- 20 4 38 52 19 104 54 20 4 a Фрезерование пазов ap ≤ 0,9 × Dc Продолжение Фрезерование уступов ae ≤ 0,3 × Dc Пример заказа инструмента из сплава WK40TF: MC326-02.0A3B020C-WK40TF XIII D1 C 233 C 264 Твердосплавные фрезы C 75
