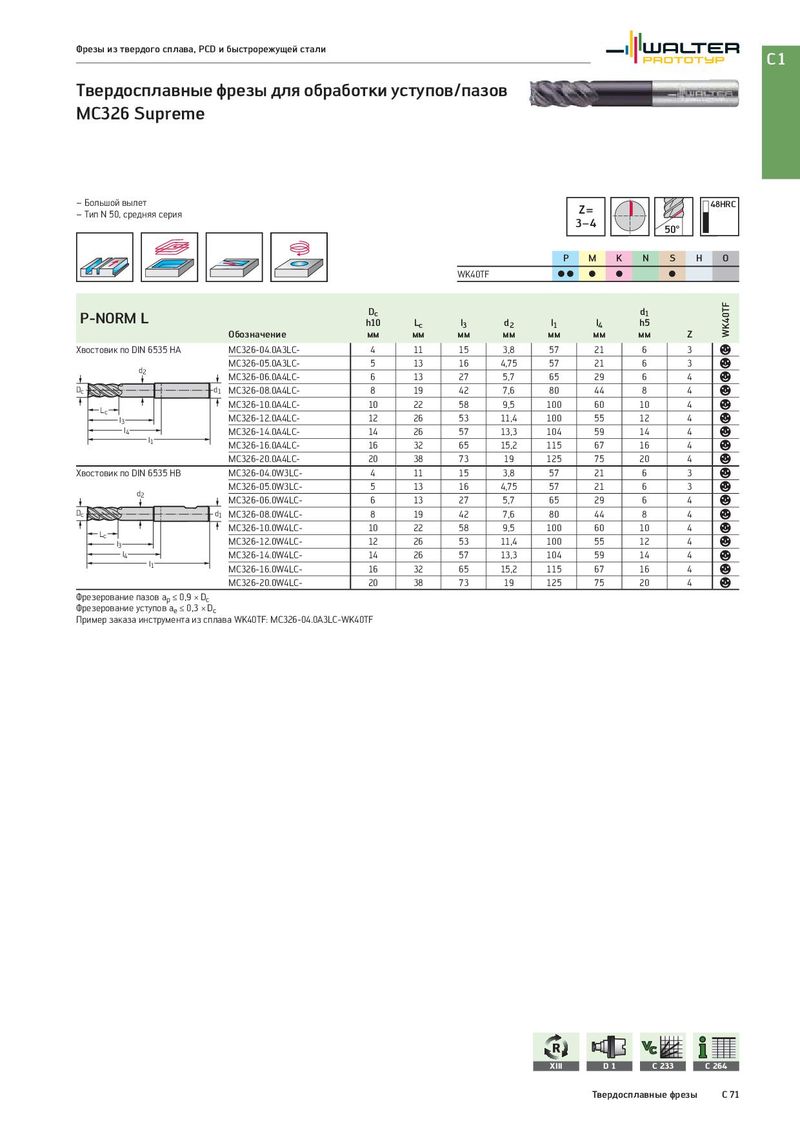

Общий каталог Walter 2017 - страница 1783

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы для обработки уступов/пазов MC326 Supreme – Большой вылет Z= 48HRC – Тип N 50, средняя серия 3−4 50° P M K N S H O WK40TF CC C C C P-NORM L Dc d1 WK40TF h10 Lc l3 d2 l1 l4 h5 Обозначение мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA MC326-04.0A3LC- 4 11 15 3,8 57 21 6 3 a d2 MC326-05.0A3LC- 5 13 16 4,75 57 21 6 3 a MC326-06.0A4LC- 6 13 27 5,7 65 29 6 4 a Dc d1 MC326-08.0A4LC- 8 19 42 7,6 80 44 8 4 a Lc MC326-10.0A4LC- 10 22 58 9,5 100 60 10 4 a l3 MC326-12.0A4LC- 12 26 53 11,4 100 55 12 4 a l4 MC326-14.0A4LC- 14 26 57 13,3 104 59 14 4 a l1 MC326-16.0A4LC- 16 32 65 15,2 115 67 16 4 a MC326-20.0A4LC- 20 38 73 19 125 75 20 4 a Хвостовик по DIN 6535 HB MC326-04.0W3LC- 4 11 15 3,8 57 21 6 3 a d2 MC326-05.0W3LC- 5 13 16 4,75 57 21 6 3 a MC326-06.0W4LC- 6 13 27 5,7 65 29 6 4 a Dc d1 MC326-08.0W4LC- 8 19 42 7,6 80 44 8 4 a Lc MC326-10.0W4LC- 10 22 58 9,5 100 60 10 4 a l3 MC326-12.0W4LC- 12 26 53 11,4 100 55 12 4 a l4 MC326-14.0W4LC- 14 26 57 13,3 104 59 14 4 a l1 MC326-16.0W4LC- 16 32 65 15,2 115 67 16 4 a MC326-20.0W4LC- 20 38 73 19 125 75 20 4 a Фрезерование пазов ap ≤ 0,9 × Dc Фрезерование уступов ae ≤ 0,3 × Dc Пример заказа инструмента из сплава WK40TF: MC326-04.0A3LC-WK40TF XIII D1 C 233 C 264 Твердосплавные фрезы C 71
