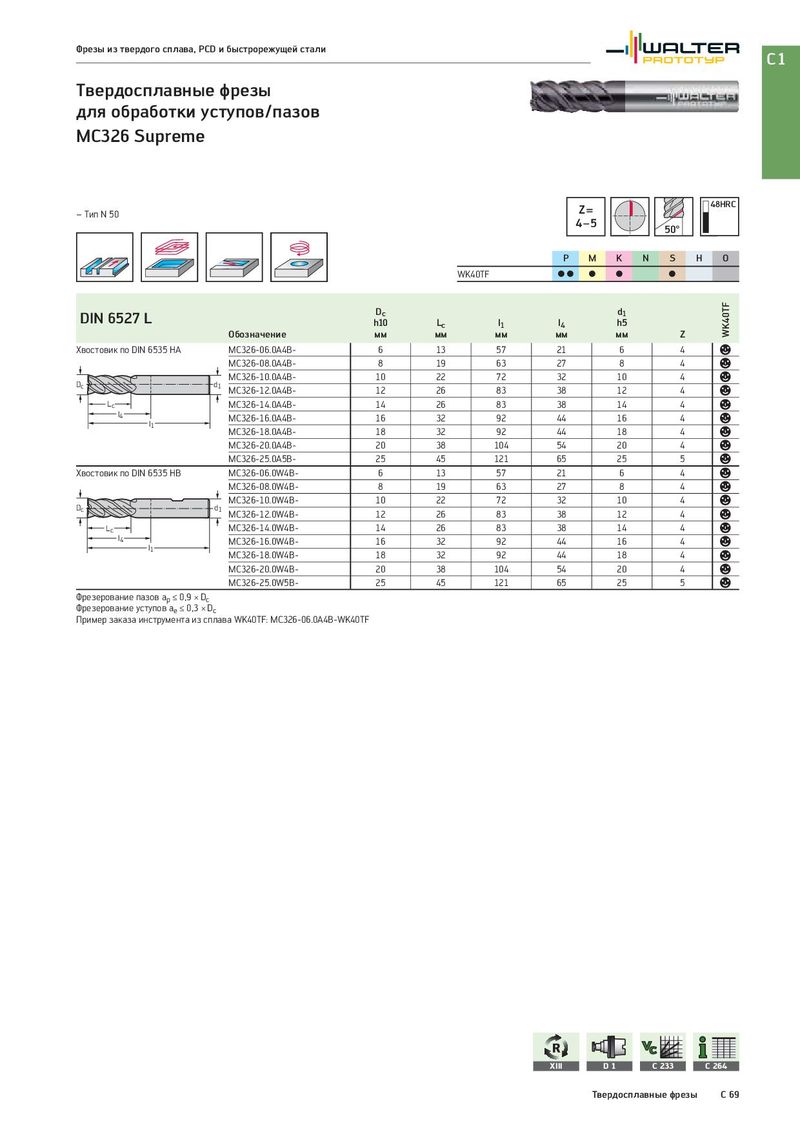

Общий каталог Walter 2017 - страница 1781

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы для обработки уступов/пазов MC326 Supreme Z= 48HRC – Тип N 50 4−5 50° P M K N S H O WK40TF CC C C C DIN 6527 L Dc d1 WK40TF h10 Lc l1 l4 h5 Обозначение мм мм мм мм мм Z Хвостовик по DIN 6535 HA MC326-06.0A4B- 6 13 57 21 6 4 a MC326-08.0A4B- 8 19 63 27 8 4 a MC326-10.0A4B- 10 22 72 32 10 4 a Dc d1 MC326-12.0A4B- 12 26 83 38 12 4 a Lc MC326-14.0A4B- 14 26 83 38 14 4 a l4 MC326-16.0A4B- 16 32 92 44 16 4 a l1 MC326-18.0A4B- 18 32 92 44 18 4 a MC326-20.0A4B- 20 38 104 54 20 4 a MC326-25.0A5B- 25 45 121 65 25 5 a Хвостовик по DIN 6535 HB MC326-06.0W4B- 6 13 57 21 6 4 a MC326-08.0W4B- 8 19 63 27 8 4 a Dc d1 MC326-10.0W4B- 10 22 72 32 10 4 a MC326-12.0W4B- 12 26 83 38 12 4 a Lc MC326-14.0W4B- 14 26 83 38 14 4 a l4 MC326-16.0W4B- 16 32 92 44 16 4 a l1 MC326-18.0W4B- 18 32 92 44 18 4 a MC326-20.0W4B- 20 38 104 54 20 4 a MC326-25.0W5B- 25 45 121 65 25 5 a Фрезерование пазов ap ≤ 0,9 × Dc Фрезерование уступов ae ≤ 0,3 × Dc Пример заказа инструмента из сплава WK40TF: MC326-06.0A4B-WK40TF XIII D1 C 233 C 264 Твердосплавные фрезы C 69
