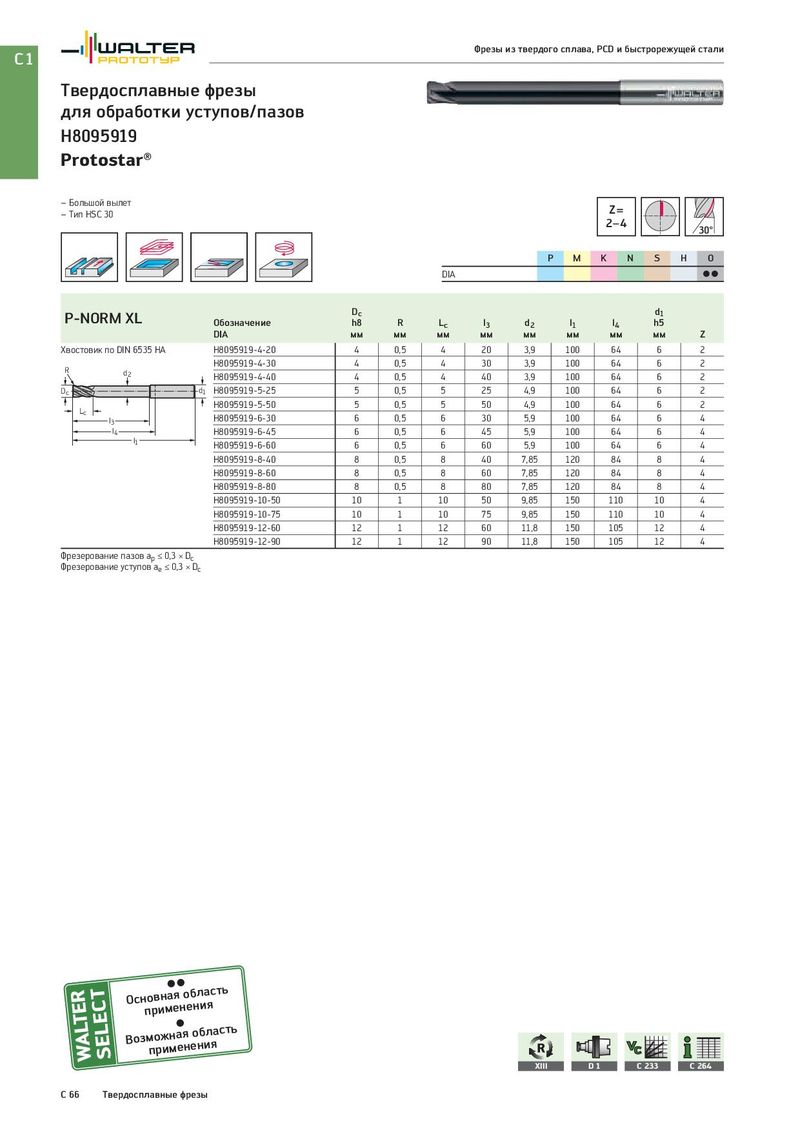

Общий каталог Walter 2017 - страница 1778

C1 Фрезы из твердого сплава, PCD и быстрорежущей стали Твердосплавные фрезы для обработки уступов/пазов H8095919 Protostar® – Большой вылет Z= – Тип HSC 30 2−4 30° P M K N S H O DIA CC P-NORM XL Dc d1 Обозначение h8 R Lc l3 d2 l1 l4 h5 DIA мм мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA H8095919-4-20 4 0,5 4 20 3,9 100 64 6 2 R H8095919-4-30 4 0,5 4 30 3,9 100 64 6 2 d2 H8095919-4-40 4 0,5 4 40 3,9 100 64 6 2 Dc d1 H8095919-5-25 5 0,5 5 25 4,9 100 64 6 2 Lc H8095919-5-50 5 0,5 5 50 4,9 100 64 6 2 l3 H8095919-6-30 6 0,5 6 30 5,9 100 64 6 4 l4 H8095919-6-45 6 0,5 6 45 5,9 100 64 6 4 l1 H8095919-6-60 6 0,5 6 60 5,9 100 64 6 4 H8095919-8-40 8 0,5 8 40 7,85 120 84 8 4 H8095919-8-60 8 0,5 8 60 7,85 120 84 8 4 H8095919-8-80 8 0,5 8 80 7,85 120 84 8 4 H8095919-10-50 10 1 10 50 9,85 150 110 10 4 H8095919-10-75 10 1 10 75 9,85 150 110 10 4 H8095919-12-60 12 1 12 60 11,8 150 105 12 4 H8095919-12-90 12 1 12 90 11,8 150 105 12 4 Фрезерование пазов ap ≤ 0,3 × Dc Фрезерование уступов ae ≤ 0,3 × Dc Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть XIII D 1 C 233 C 264 C 66 Твердосплавные фрезы
