Общий каталог Walter 2017 - страница 1771

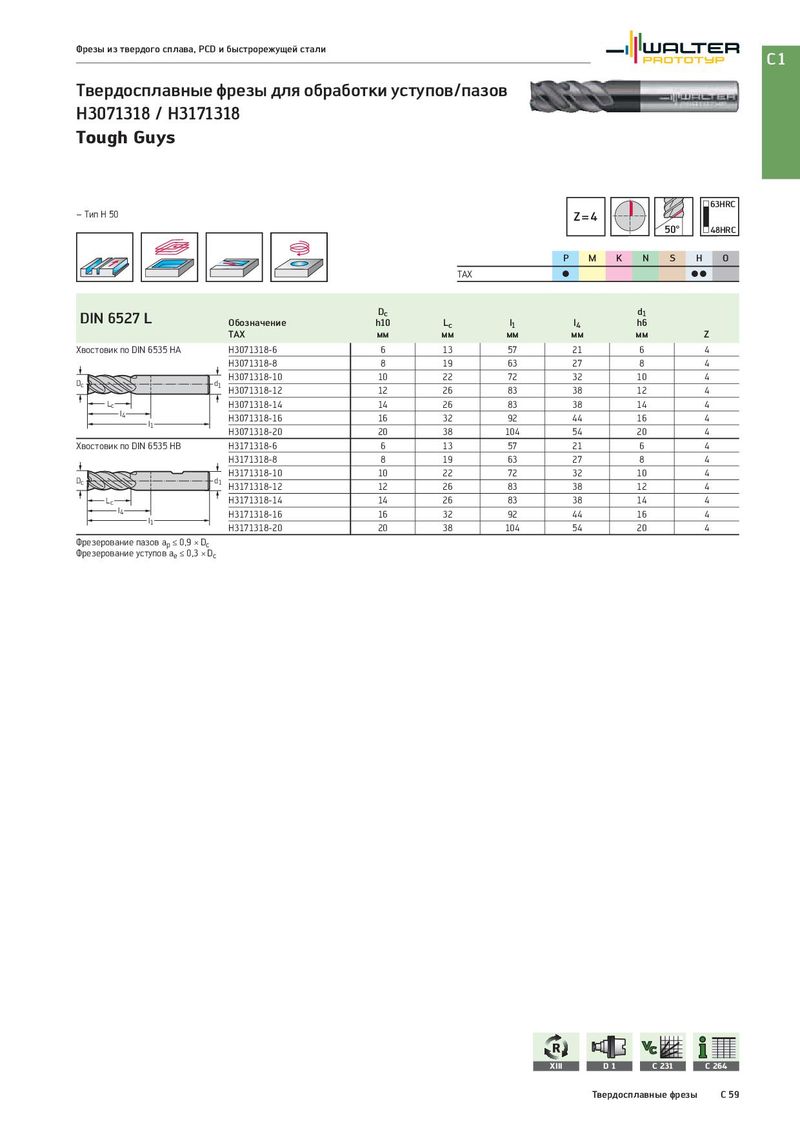

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы для обработки уступов/пазов H3071318 / H3171318 Tough Guys 63HRC – Тип H 50 Z=4 50° 48HRC P M K N S H O TAX C CC DIN 6527 L Dc d1 Обозначение h10 Lc l1 l4 h6 TAX мм мм мм мм мм Z Хвостовик по DIN 6535 HA H3071318-6 6 13 57 21 6 4 H3071318-8 8 19 63 27 8 4 Dc d1 H3071318-10 10 22 72 32 10 4 H3071318-12 12 26 83 38 12 4 Lc H3071318-14 14 26 83 38 14 4 l4 H3071318-16 16 32 92 44 16 4 l1 H3071318-20 20 38 104 54 20 4 Хвостовик по DIN 6535 HB H3171318-6 6 13 57 21 6 4 H3171318-8 8 19 63 27 8 4 Dc d1 H3171318-10 10 22 72 32 10 4 H3171318-12 12 26 83 38 12 4 Lc H3171318-14 14 26 83 38 14 4 l4 H3171318-16 16 32 92 44 16 4 l1 H3171318-20 20 38 104 54 20 4 Фрезерование пазов ap ≤ 0,9 × Dc Фрезерование уступов ae ≤ 0,3 × Dc XIII D1 C 231 C 264 Твердосплавные фрезы C 59
