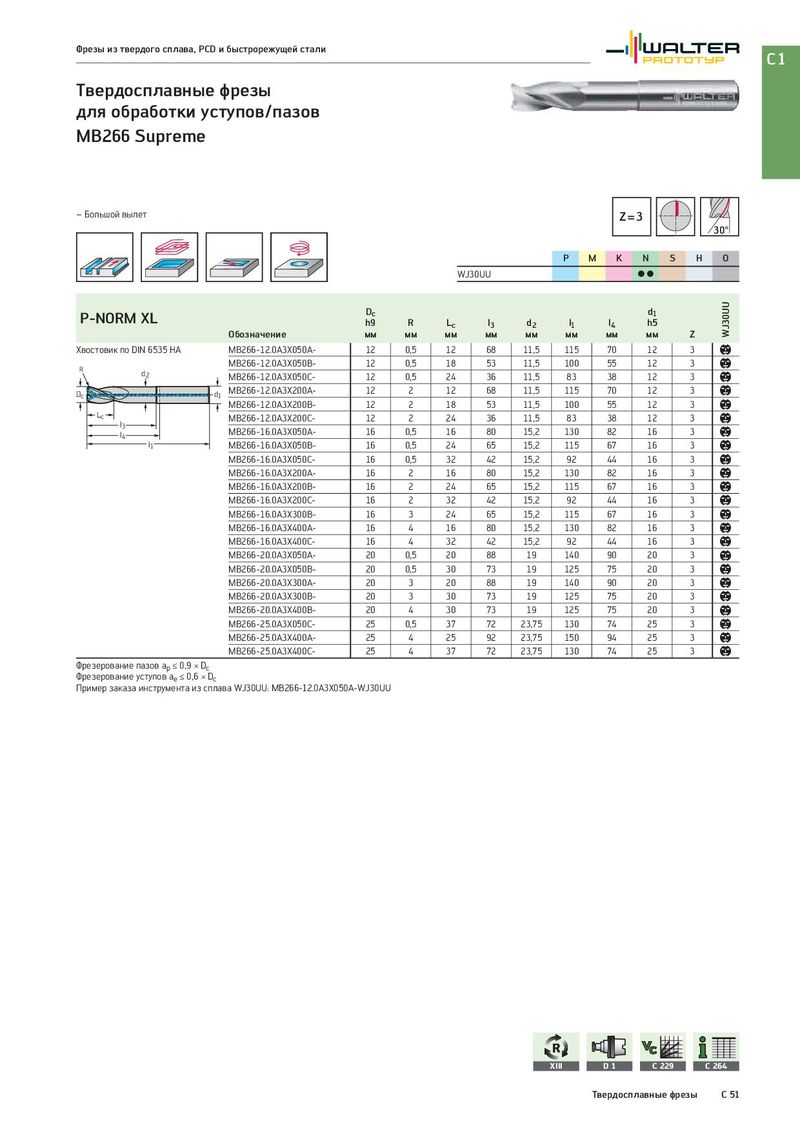

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы для обработки уступов/пазов MB266 Supreme – Большой вылет Z=3 30° P M K N S H O WJ30UU CC P-NORM XL Dc d1 WJ30UU h9 R Lc l3 d2 l1 l4 h5 Обозначение мм мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA MB266-12.0A3X050A- 12 0,5 12 68 11,5 115 70 12 3 b R MB266-12.0A3X050B- 12 0,5 18 53 11,5 100 55 12 3 b d2 MB266-12.0A3X050C- 12 0,5 24 36 11,5 83 38 12 3 b Dc d1 MB266-12.0A3X200A- 12 2 12 68 11,5 115 70 12 3 b MB266-12.0A3X200B- 12 2 18 53 11,5 100 55 12 3 b Lc MB266-12.0A3X200C- 12 2 24 36 11,5 83 38 12 3 b l3 MB266-16.0A3X050A- 16 0,5 16 80 15,2 130 82 16 3 b l4 l1 MB266-16.0A3X050B- 16 0,5 24 65 15,2 115 67 16 3 b MB266-16.0A3X050C- 16 0,5 32 42 15,2 92 44 16 3 b MB266-16.0A3X200A- 16 2 16 80 15,2 130 82 16 3 b MB266-16.0A3X200B- 16 2 24 65 15,2 115 67 16 3 b MB266-16.0A3X200C- 16 2 32 42 15,2 92 44 16 3 b MB266-16.0A3X300B- 16 3 24 65 15,2 115 67 16 3 b MB266-16.0A3X400A- 16 4 16 80 15,2 130 82 16 3 b MB266-16.0A3X400C- 16 4 32 42 15,2 92 44 16 3 b MB266-20.0A3X050A- 20 0,5 20 88 19 140 90 20 3 b MB266-20.0A3X050B- 20 0,5 30 73 19 125 75 20 3 b MB266-20.0A3X300A- 20 3 20 88 19 140 90 20 3 b MB266-20.0A3X300B- 20 3 30 73 19 125 75 20 3 b MB266-20.0A3X400B- 20 4 30 73 19 125 75 20 3 b MB266-25.0A3X050C- 25 0,5 37 72 23,75 130 74 25 3 b MB266-25.0A3X400A- 25 4 25 92 23,75 150 94 25 3 b MB266-25.0A3X400C- 25 4 37 72 23,75 130 74 25 3 b Фрезерование пазов ap ≤ 0,9 × Dc Фрезерование уступов ae ≤ 0,6 × Dc Пример заказа инструмента из сплава WJ30UU: MB266-12.0A3X050A-WJ30UU XIII D1 C 229 C 264 Твердосплавные фрезы C 51
