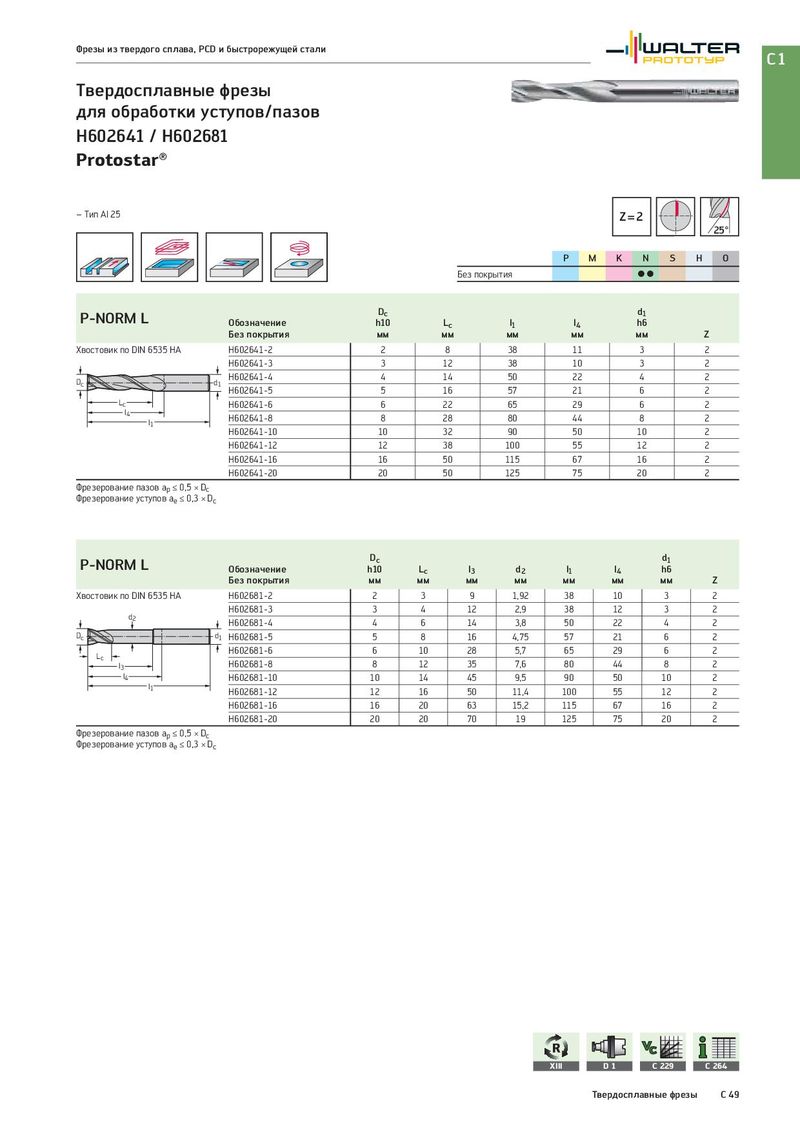

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы для обработки уступов/пазов H602641 / H602681 Protostar® – Тип Al 25 Z=2 25° P M K N S H O Без покрытия CC P-NORM L Dc d1 Обозначение h10 Lc l1 l4 h6 Без покрытия мм мм мм мм мм Z Хвостовик по DIN 6535 HA H602641-2 2 8 38 11 3 2 H602641-3 3 12 38 10 3 2 Dc d1 H602641-4 4 14 50 22 4 2 H602641-5 5 16 57 21 6 2 Lc H602641-6 6 22 65 29 6 2 l4 H602641-8 8 28 80 44 8 2 l1 H602641-10 10 32 90 50 10 2 H602641-12 12 38 100 55 12 2 H602641-16 16 50 115 67 16 2 H602641-20 20 50 125 75 20 2 Фрезерование пазов ap ≤ 0,5 × Dc Фрезерование уступов ae ≤ 0,3 × Dc P-NORM L Dc d1 Обозначение h10 Lc l3 d2 l1 l4 h6 Без покрытия мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA H602681-2 2 3 9 1,92 38 10 3 2 d2 H602681-3 3 4 12 2,9 38 12 3 2 H602681-4 4 6 14 3,8 50 22 4 2 Dc d1 H602681-5 5 8 16 4,75 57 21 6 2 Lc H602681-6 6 10 28 5,7 65 29 6 2 l3 H602681-8 8 12 35 7,6 80 44 8 2 l4 H602681-10 10 14 45 9,5 90 50 10 2 l1 H602681-12 12 16 50 11,4 100 55 12 2 H602681-16 16 20 63 15,2 115 67 16 2 H602681-20 20 20 70 19 125 75 20 2 Фрезерование пазов ap ≤ 0,5 × Dc Фрезерование уступов ae ≤ 0,3 × Dc XIII D1 C 229 C 264 Твердосплавные фрезы C 49
