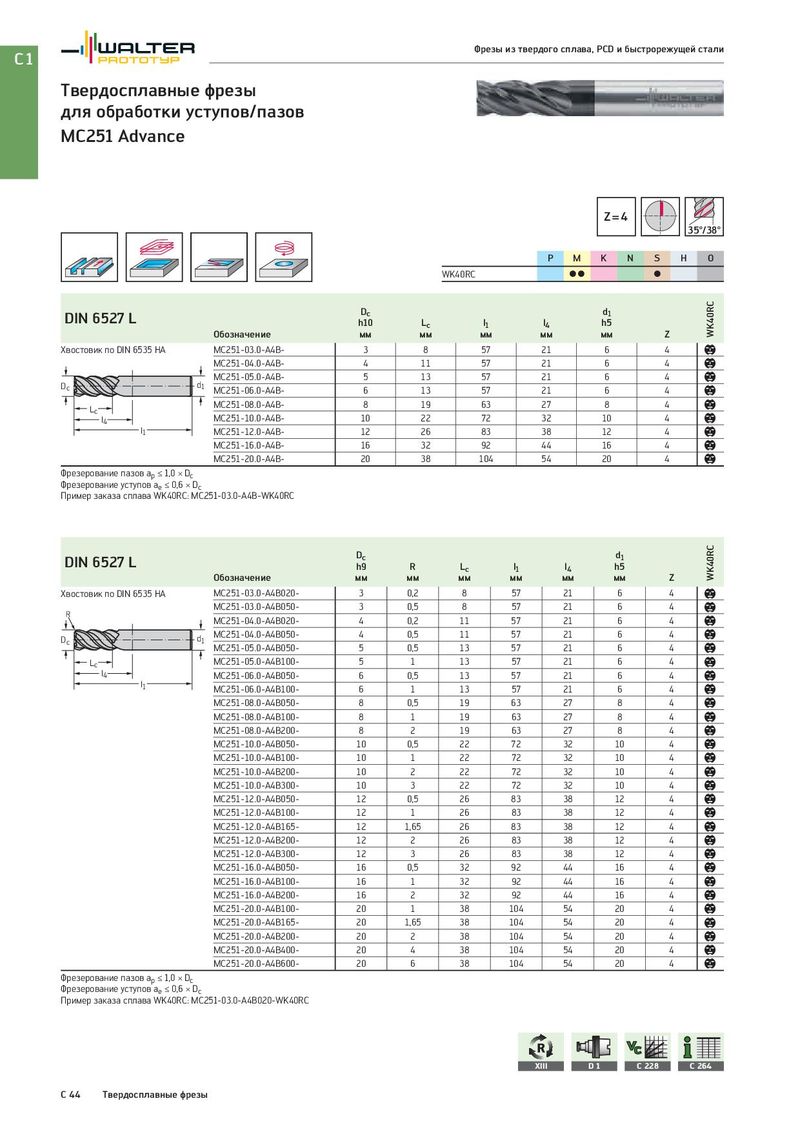

C1 Фрезы из твердого сплава, PCD и быстрорежущей стали Твердосплавные фрезы для обработки уступов/пазов MC251 Advance Z=4 35°/38° P M K N S H O WK40RC CC C DIN 6527 L Dc d1 WK40RC h10 Lc l1 l4 h5 Обозначение мм мм мм мм мм Z Хвостовик по DIN 6535 HA MC251-03.0-A4B- 3 8 57 21 6 4 b MC251-04.0-A4B- 4 11 57 21 6 4 b MC251-05.0-A4B- 5 13 57 21 6 4 b Dc d1 MC251-06.0-A4B- 6 13 57 21 6 4 b Lc MC251-08.0-A4B- 8 19 63 27 8 4 b l4 MC251-10.0-A4B- 10 22 72 32 10 4 b l1 MC251-12.0-A4B- 12 26 83 38 12 4 b MC251-16.0-A4B- 16 32 92 44 16 4 b MC251-20.0-A4B- 20 38 104 54 20 4 b Фрезерование пазов ap ≤ 1,0 × Dc Фрезерование уступов ae ≤ 0,6 × Dc Пример заказа сплава WK40RC: MC251-03.0-A4B-WK40RC DIN 6527 L Dc d1 WK40RC h9 R Lc l1 l4 h5 Обозначение мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA MC251-03.0-A4B020- 3 0,2 8 57 21 6 4 b R MC251-03.0-A4B050- 3 0,5 8 57 21 6 4 b MC251-04.0-A4B020- 4 0,2 11 57 21 6 4 b Dc d1 MC251-04.0-A4B050- 4 0,5 11 57 21 6 4 b MC251-05.0-A4B050- 5 0,5 13 57 21 6 4 b Lc MC251-05.0-A4B100- 5 1 13 57 21 6 4 b l4 MC251-06.0-A4B050- 6 0,5 13 57 21 6 4 b l1 MC251-06.0-A4B100- 6 1 13 57 21 6 4 b MC251-08.0-A4B050- 8 0,5 19 63 27 8 4 b MC251-08.0-A4B100- 8 1 19 63 27 8 4 b MC251-08.0-A4B200- 8 2 19 63 27 8 4 b MC251-10.0-A4B050- 10 0,5 22 72 32 10 4 b MC251-10.0-A4B100- 10 1 22 72 32 10 4 b MC251-10.0-A4B200- 10 2 22 72 32 10 4 b MC251-10.0-A4B300- 10 3 22 72 32 10 4 b MC251-12.0-A4B050- 12 0,5 26 83 38 12 4 b MC251-12.0-A4B100- 12 1 26 83 38 12 4 b MC251-12.0-A4B165- 12 1,65 26 83 38 12 4 b MC251-12.0-A4B200- 12 2 26 83 38 12 4 b MC251-12.0-A4B300- 12 3 26 83 38 12 4 b MC251-16.0-A4B050- 16 0,5 32 92 44 16 4 b MC251-16.0-A4B100- 16 1 32 92 44 16 4 b MC251-16.0-A4B200- 16 2 32 92 44 16 4 b MC251-20.0-A4B100- 20 1 38 104 54 20 4 b MC251-20.0-A4B165- 20 1,65 38 104 54 20 4 b MC251-20.0-A4B200- 20 2 38 104 54 20 4 b MC251-20.0-A4B400- 20 4 38 104 54 20 4 b MC251-20.0-A4B600- 20 6 38 104 54 20 4 b Фрезерование пазов ap ≤ 1,0 × Dc Фрезерование уступов ae ≤ 0,6 × Dc Пример заказа сплава WK40RC: MC251-03.0-A4B020-WK40RC XIII D 1 C 228 C 264 C 44 Твердосплавные фрезы
