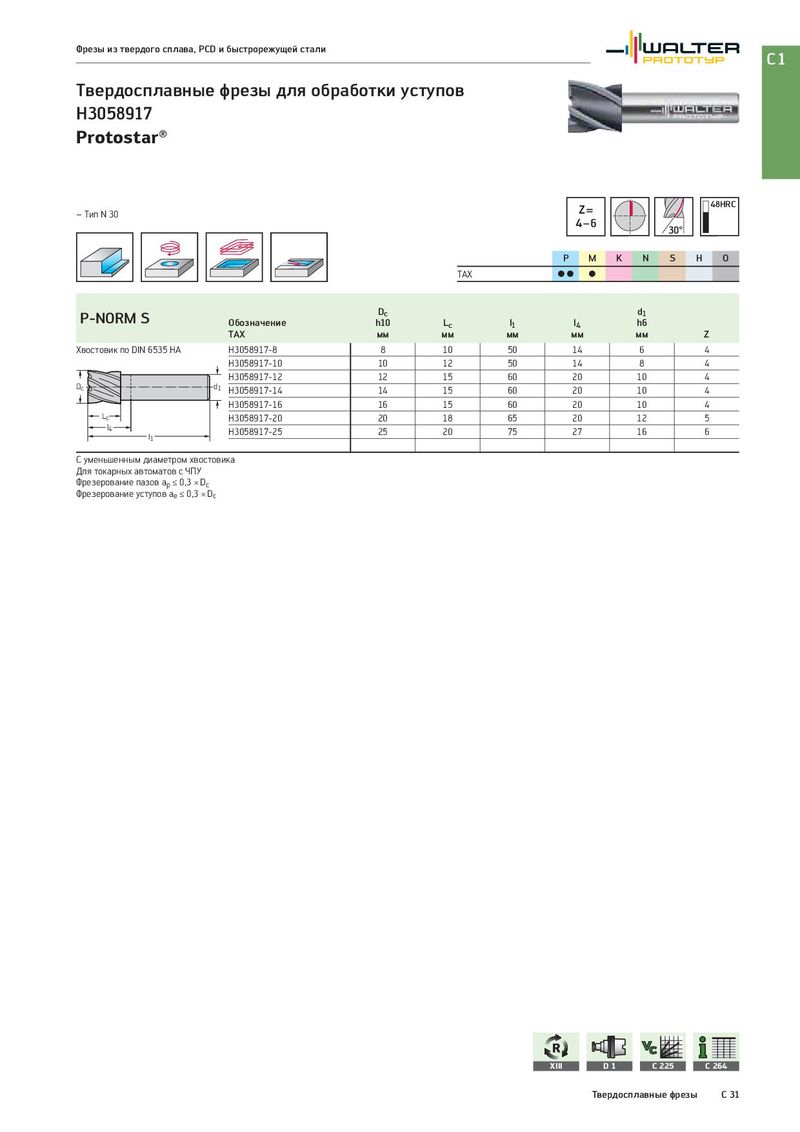

Общий каталог Walter 2017 - страница 1743

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы для обработки уступов H3058917 Protostar® Z= 48HRC – Тип N 30 4−6 30° P M K N S H O TAX CC C P-NORM S Dc d1 Обозначение h10 Lc l1 l4 h6 TAX мм мм мм мм мм Z Хвостовик по DIN 6535 HA H3058917-8 8 10 50 14 6 4 H3058917-10 10 12 50 14 8 4 H3058917-12 12 15 60 20 10 4 Dc d1 H3058917-14 14 15 60 20 10 4 H3058917-16 16 15 60 20 10 4 Lc H3058917-20 20 18 65 20 12 5 l4 H3058917-25 25 20 75 27 16 6 l1 С уменьшенным диаметром хвостовика Для токарных автоматов с ЧПУ Фрезерование пазов ap ≤ 0,3 × Dc Фрезерование уступов ae ≤ 0,3 × Dc XIII D1 C 225 C 264 Твердосплавные фрезы C 31
