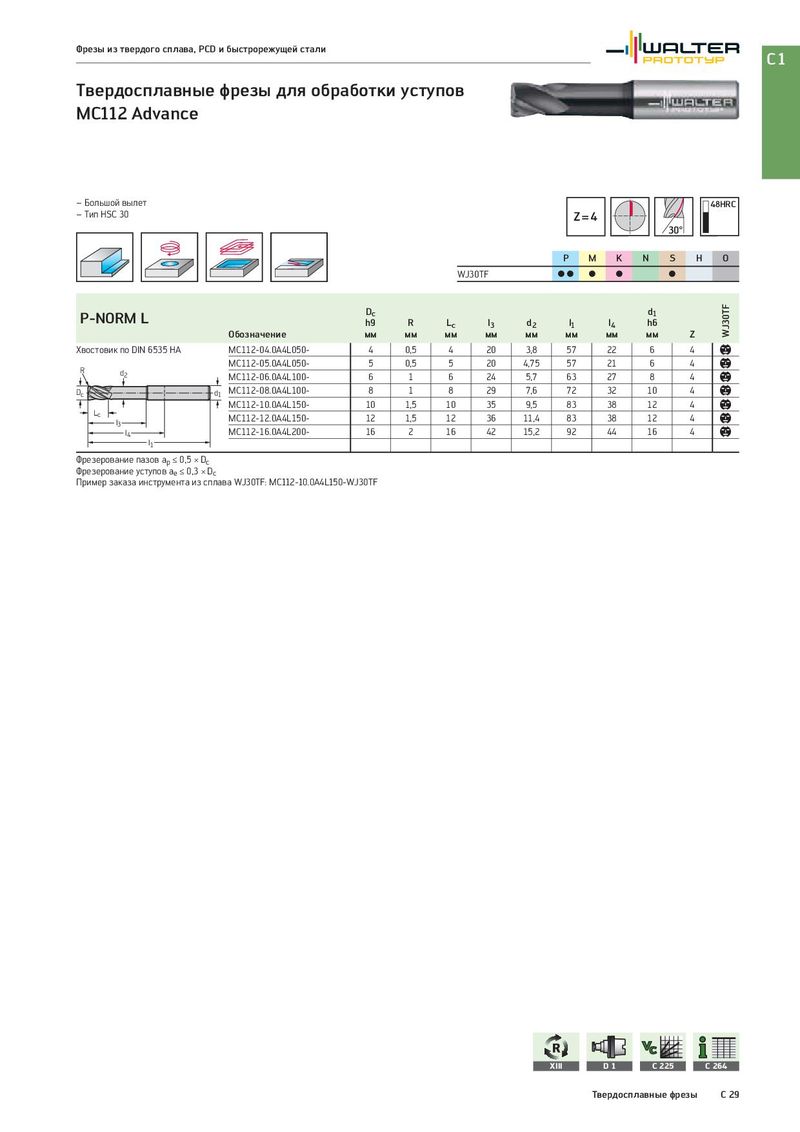

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы для обработки уступов MC112 Advance – Большой вылет 48HRC – Тип HSC 30 Z =4 30° P M K N S H O WJ30TF CC C C C P-NORM L Dc d1 WJ30TF h9 R Lc l3 d2 l1 l4 h6 Обозначение мм мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA MC112-04.0A4L050- 4 0,5 4 20 3,8 57 22 6 4 b R MC112-05.0A4L050- 5 0,5 5 20 4,75 57 21 6 4 b d2 MC112-06.0A4L100- 6 1 6 24 5,7 63 27 8 4 b Dc d1 MC112-08.0A4L100- 8 1 8 29 7,6 72 32 10 4 b MC112-10.0A4L150- 10 1,5 10 35 9,5 83 38 12 4 b Lc MC112-12.0A4L150- 12 1,5 12 36 11,4 83 38 12 4 b l3 b l4 MC112-16.0A4L200- 16 2 16 42 15,2 92 44 16 4 l1 Фрезерование пазов ap ≤ 0,5 × Dc Фрезерование уступов ae ≤ 0,3 × Dc Пример заказа инструмента из сплава WJ30TF: MC112-10.0A4L150-WJ30TF XIII D1 C 225 C 264 Твердосплавные фрезы C 29
