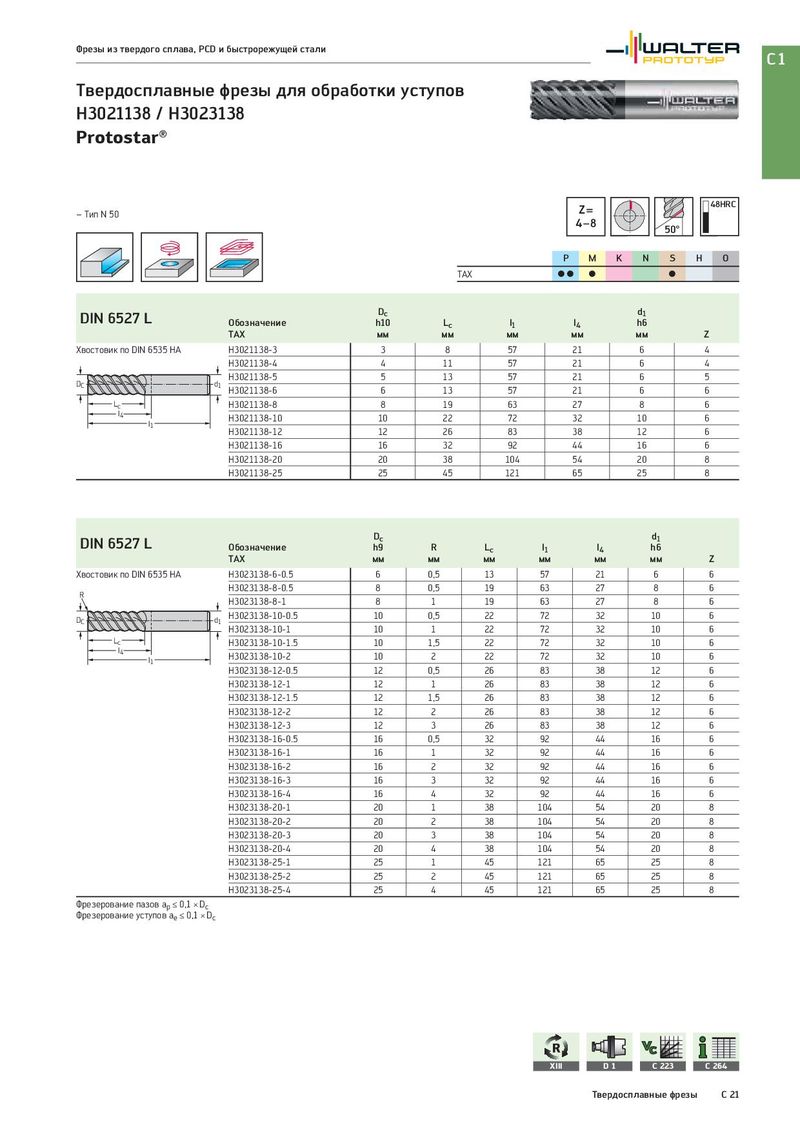

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы для обработки уступов H3021138 / H3023138 Protostar® Z= 48HRC – Тип N 50 4−8 50° P M K N S H O TAX CC C C DIN 6527 L Dc d1 Обозначение h10 Lc l1 l4 h6 TAX мм мм мм мм мм Z Хвостовик по DIN 6535 HA H3021138-3 3 8 57 21 6 4 H3021138-4 4 11 57 21 6 4 DC d1 H3021138-5 5 13 57 21 6 5 H3021138-6 6 13 57 21 6 6 Lc H3021138-8 8 19 63 27 8 6 l4 H3021138-10 10 22 72 32 10 6 l1 H3021138-12 12 26 83 38 12 6 H3021138-16 16 32 92 44 16 6 H3021138-20 20 38 104 54 20 8 H3021138-25 25 45 121 65 25 8 DIN 6527 L Dc d1 Обозначение h9 R Lc l1 l4 h6 TAX мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA H3023138-6-0.5 6 0,5 13 57 21 6 6 R H3023138-8-0.5 8 0,5 19 63 27 8 6 H3023138-8-1 8 1 19 63 27 8 6 DC d1 H3023138-10-0.5 10 0,5 22 72 32 10 6 H3023138-10-1 10 1 22 72 32 10 6 Lc H3023138-10-1.5 10 1,5 22 72 32 10 6 l4 H3023138-10-2 10 2 22 72 32 10 6 l1 H3023138-12-0.5 12 0,5 26 83 38 12 6 H3023138-12-1 12 1 26 83 38 12 6 H3023138-12-1.5 12 1,5 26 83 38 12 6 H3023138-12-2 12 2 26 83 38 12 6 H3023138-12-3 12 3 26 83 38 12 6 H3023138-16-0.5 16 0,5 32 92 44 16 6 H3023138-16-1 16 1 32 92 44 16 6 H3023138-16-2 16 2 32 92 44 16 6 H3023138-16-3 16 3 32 92 44 16 6 H3023138-16-4 16 4 32 92 44 16 6 H3023138-20-1 20 1 38 104 54 20 8 H3023138-20-2 20 2 38 104 54 20 8 H3023138-20-3 20 3 38 104 54 20 8 H3023138-20-4 20 4 38 104 54 20 8 H3023138-25-1 25 1 45 121 65 25 8 H3023138-25-2 25 2 45 121 65 25 8 H3023138-25-4 25 4 45 121 65 25 8 Фрезерование пазов ap ≤ 0,1 × Dc Фрезерование уступов ae ≤ 0,1 × Dc XIII D1 C 223 C 264 Твердосплавные фрезы C 21
