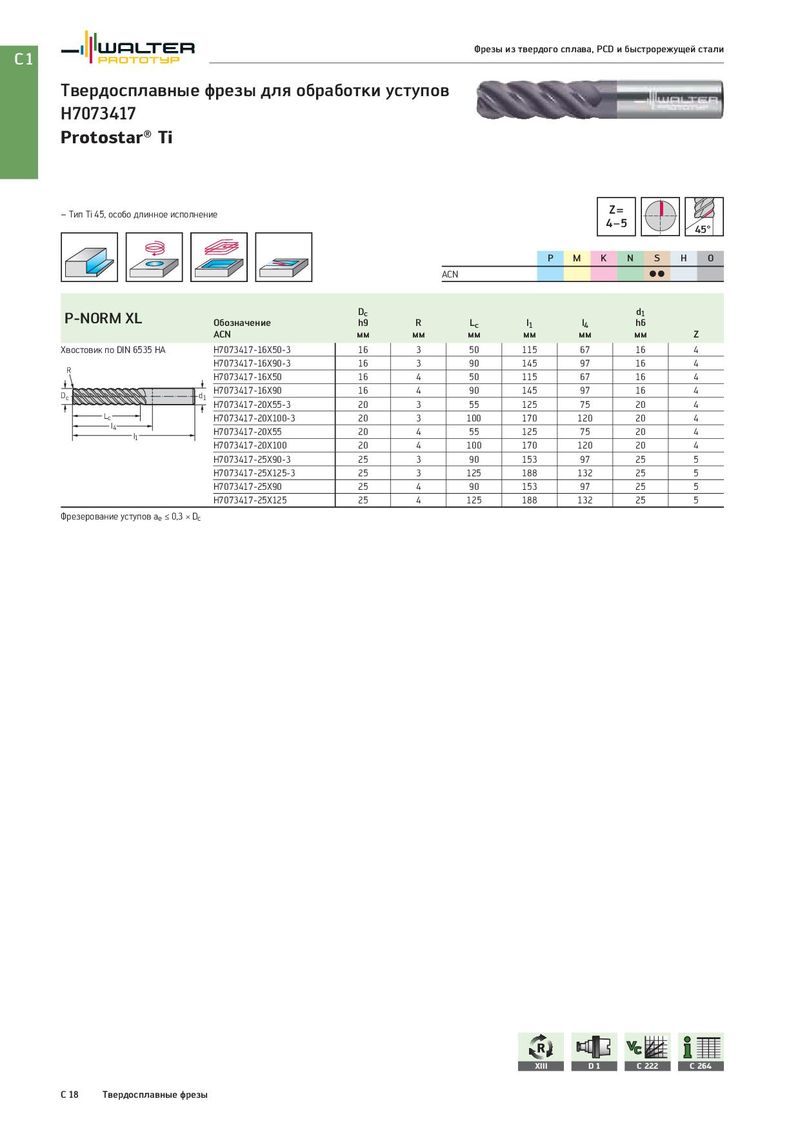

Общий каталог Walter 2017 - страница 1730

C1 Фрезы из твердого сплава, PCD и быстрорежущей стали Твердосплавные фрезы для обработки уступов H7073417 Protostar® Ti – Тип Ti 45, особо длинное исполнение Z= 4−5 45° P M K N S H O ACN CC P-NORM XL Dc d1 Обозначение h9 R Lc l1 l4 h6 ACN мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA H7073417-16X50-3 16 3 50 115 67 16 4 R H7073417-16X90-3 16 3 90 145 97 16 4 H7073417-16X50 16 4 50 115 67 16 4 Dc d1 H7073417-16X90 16 4 90 145 97 16 4 H7073417-20X55-3 20 3 55 125 75 20 4 Lc H7073417-20X100-3 20 3 100 170 120 20 4 l4 H7073417-20X55 20 4 55 125 75 20 4 l1 H7073417-20X100 20 4 100 170 120 20 4 H7073417-25X90-3 25 3 90 153 97 25 5 H7073417-25X125-3 25 3 125 188 132 25 5 H7073417-25X90 25 4 90 153 97 25 5 H7073417-25X125 25 4 125 188 132 25 5 Фрезерование уступов ae ≤ 0,3 × Dc XIII D 1 C 222 C 264 C 18 Твердосплавные фрезы
