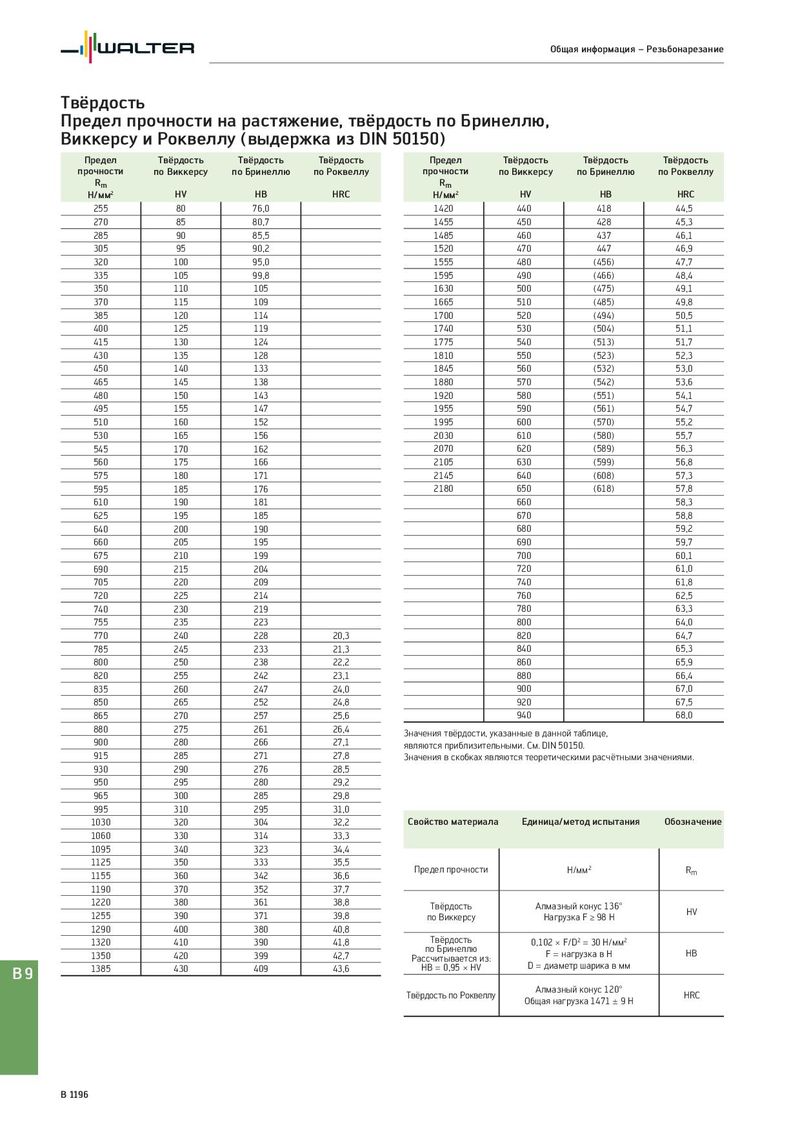

Общая информация – Резьбонарезание Твёрдость Предел прочности на растяжение, твёрдость по Бринеллю, Виккерсу и Роквеллу (выдержка из DIN 50150) Предел Твёрдость Твёрдость Твёрдость Предел Твёрдость Твёрдость Твёрдость прочности по Виккерсу по Бринеллю по Роквеллу прочности по Виккерсу по Бринеллю по Роквеллу Rm Rm Н/мм2 HV HB HRC Н/мм2 HV HB HRC 255 80 76,0 1420 440 418 44,5 270 85 80,7 1455 450 428 45,3 285 90 85,5 1485 460 437 46,1 305 95 90,2 1520 470 447 46,9 320 100 95,0 1555 480 (456) 47,7 335 105 99,8 1595 490 (466) 48,4 350 110 105 1630 500 (475) 49,1 370 115 109 1665 510 (485) 49,8 385 120 114 1700 520 (494) 50,5 400 125 119 1740 530 (504) 51,1 415 130 124 1775 540 (513) 51,7 430 135 128 1810 550 (523) 52,3 450 140 133 1845 560 (532) 53,0 465 145 138 1880 570 (542) 53,6 480 150 143 1920 580 (551) 54,1 495 155 147 1955 590 (561) 54,7 510 160 152 1995 600 (570) 55,2 530 165 156 2030 610 (580) 55,7 545 170 162 2070 620 (589) 56,3 560 175 166 2105 630 (599) 56,8 575 180 171 2145 640 (608) 57,3 595 185 176 2180 650 (618) 57,8 610 190 181 660 58,3 625 195 185 670 58,8 640 200 190 680 59,2 660 205 195 690 59,7 675 210 199 700 60,1 690 215 204 720 61,0 705 220 209 740 61,8 720 225 214 760 62,5 740 230 219 780 63,3 755 235 223 800 64,0 770 240 228 20,3 820 64,7 785 245 233 21,3 840 65,3 800 250 238 22,2 860 65,9 820 255 242 23,1 880 66,4 835 260 247 24,0 900 67,0 850 265 252 24,8 920 67,5 865 270 257 25,6 940 68,0 880 275 261 26,4 Значения твёрдости, указанные в данной таблице, 900 280 266 27,1 являются приблизительными. См. DIN 50150. 915 285 271 27,8 Значения в скобках являются теоретическими расчётными значениями. 930 290 276 28,5 950 295 280 29,2 965 300 285 29,8 995 310 295 31,0 1030 320 304 32,2 Свойство материала Единица/метод испытания Обозначение 1060 330 314 33,3 1095 340 323 34,4 1125 350 333 35,5 Предел прочности Н/мм2 Rm 1155 360 342 36,6 1190 370 352 37,7 1220 380 361 38,8 Твёрдость Алмазный конус 136° 1255 390 371 39,8 по Виккерсу Нагрузка F ≥ 98 Н HV 1290 400 380 40,8 1320 410 390 41,8 Твёрдость 0,102 × F/D2 = 30 Н/мм2 1350 420 399 42,7 по Бринеллю F = нагрузка в Н HB Рассчитывается из: D = диаметр шарика в мм B9 1385 430 409 43,6 HB = 0,95 × HV Твёрдость по Роквеллу Алмазный конус 120° HRC Общая нагрузка 1471 ± 9 Н B 1196
