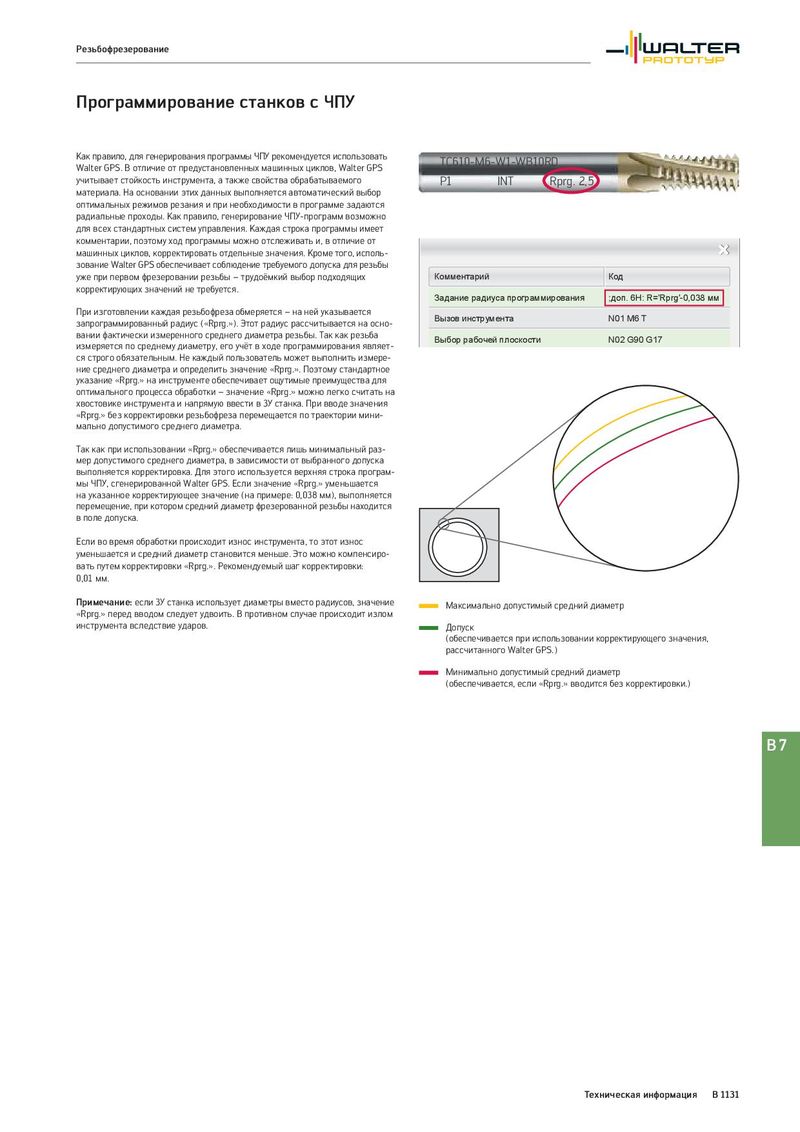

Резьбофрезерование Программирование станков с ЧПУ Как правило, для генерирования программы ЧПУ рекомендуется использовать TC610-M6-W1-WB10RD Walter GPS. В отличие от предустановленных машинных циклов, Walter GPS учитывает стойкость инструмента, а также свойства обрабатываемого P1 INT Rprg. 2,5 материала. На основании этих данных выполняется автоматический выбор оптимальных режимов резания и при необходимости в программе задаются радиальные проходы. Как правило, генерирование ЧПУ-программ возможно для всех стандартных систем управления. Каждая строка программы имеет комментарии, поэтому ход программы можно отслеживать и, в отличие от ɉɪɨɝɪɚɦɦɚɑɉɍ0 × машинных циклов, корректировать отдельные значения. Кроме того, исполь- зование Walter GPS обеспечивает соблюдение требуемого допуска для резьбы уже при первом фрезеровании резьбы – трудоёмкий выбор подходящих Ʉɨɦɦɟɧɬɚɪɢɣ Ʉɨɞ корректирующих значений не требуется. Ɂɚɞɚɧɢɟɪɚɞɢɭɫɚɩɪɨɝɪɚɦɦɢɪɨɜɚɧɢɹ ɞɨɩ+5 5SUJ ɦɦ При изготовлении каждая резьбофреза обмеряется – на ней указывается ȼɵɡɨɜɢɧɫɬɪɭɦɟɧɬɚ 107 запрограммированный радиус («Rprg.»). Этот радиус рассчитывается на осно- вании фактически измеренного среднего диаметра резьбы. Так как резьба ȼɵɛɨɪɪɚɛɨɱɟɣɩɥɨɫɤɨɫɬɢ 1** измеряется по среднему диаметру, его учёт в ходе программирования являет- ся строго обязательным. Не каждый пользователь может выполнить измере- ние среднего диаметра и определить значение «Rprg.». Поэтому стандартное указание «Rprg.» на инструменте обеспечивает ощутимые преимущества для оптимального процесса обработки – значение «Rprg.» можно легко считать на хвостовике инструмента и напрямую ввести в ЗУ станка. При вводе значения «Rprg.» без корректировки резьбофреза перемещается по траектории мини- мально допустимого среднего диаметра. Так как при использовании «Rprg.» обеспечивается лишь минимальный раз- мер допустимого среднего диаметра, в зависимости от выбранного допуска выполняется корректировка. Для этого используется верхняя строка програм- мы ЧПУ, сгенерированной Walter GPS. Если значение «Rprg.» уменьшается на указанное корректирующее значение (на примере: 0,038 мм), выполняется перемещение, при котором средний диаметр фрезерованной резьбы находится в поле допуска. Если во время обработки происходит износ инструмента, то этот износ уменьшается и средний диаметр становится меньше. Это можно компенсиро- вать путем корректировки «Rprg.». Рекомендуемый шаг корректировки: 0,01 мм. Примечание: если ЗУ станка использует диаметры вместо радиусов, значение Максимально допустимый средний диаметр «Rprg.» перед вводом следует удвоить. В противном случае происходит излом инструмента вследствие ударов. Допуск (обеспечивается при использовании корректирующего значения, рассчитанного Walter GPS.) Минимально допустимый средний диаметр (обеспечивается, если «Rprg.» вводится без корректировки.) B7 Техническая информация B 1131
