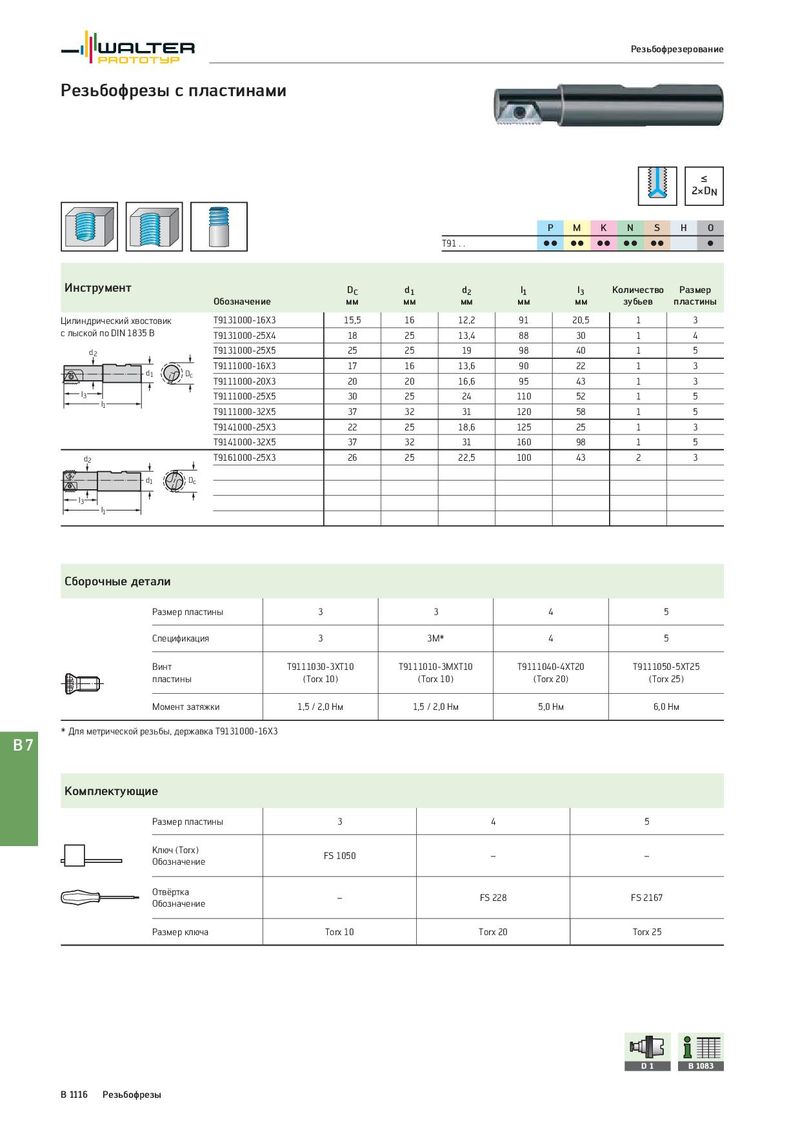

Резьбофрезерование Резьбофрезы с пластинами ≤ 2×DN P M K N S H O T91 . . CC CC CC CC CC C Инструмент DC d1 d2 l1 l3 Количество Размер Обозначение мм мм мм мм мм зубьев пластины Цилиндрический хвостовик T9131000-16X3 15,5 16 12,2 91 20,5 1 3 с лыской по DIN 1835 B T9131000-25X4 18 25 13,4 88 30 1 4 d2 T9131000-25X5 25 25 19 98 40 1 5 d1 Dc T9111000-16X3 17 16 13,6 90 22 1 3 T9111000-20X3 20 20 16,6 95 43 1 3 l3 T9111000-25X5 30 25 24 110 52 1 5 l1 T9111000-32X5 37 32 31 120 58 1 5 T9141000-25X3 22 25 18,6 125 25 1 3 T9141000-32X5 37 32 31 160 98 1 5 d2 T9161000-25X3 26 25 22,5 100 43 2 3 d1 Dc l3 l1 Сборочные детали Размер пластины 3 3 4 5 Спецификация 3 3M* 4 5 Винт T9111030-3XT10 T9111010-3MXT10 T9111040-4XT20 T9111050-5XT25 пластины (Torx 10) (Torx 10) (Torx 20) (Torx 25) Момент затяжки 1,5 / 2,0 Нм 1,5 / 2,0 Нм 5,0 Нм 6,0 Нм * Для метрической резьбы, державка T9131000-16X3 B7 Комплектующие Размер пластины 3 4 5 Ключ (Torx) FS 1050 – – Обозначение Отвёртка – FS 228 FS 2167 Обозначение Размер ключа Torx 10 Torx 20 Torx 25 D1 B 1083 B 1116 Резьбофрезы
