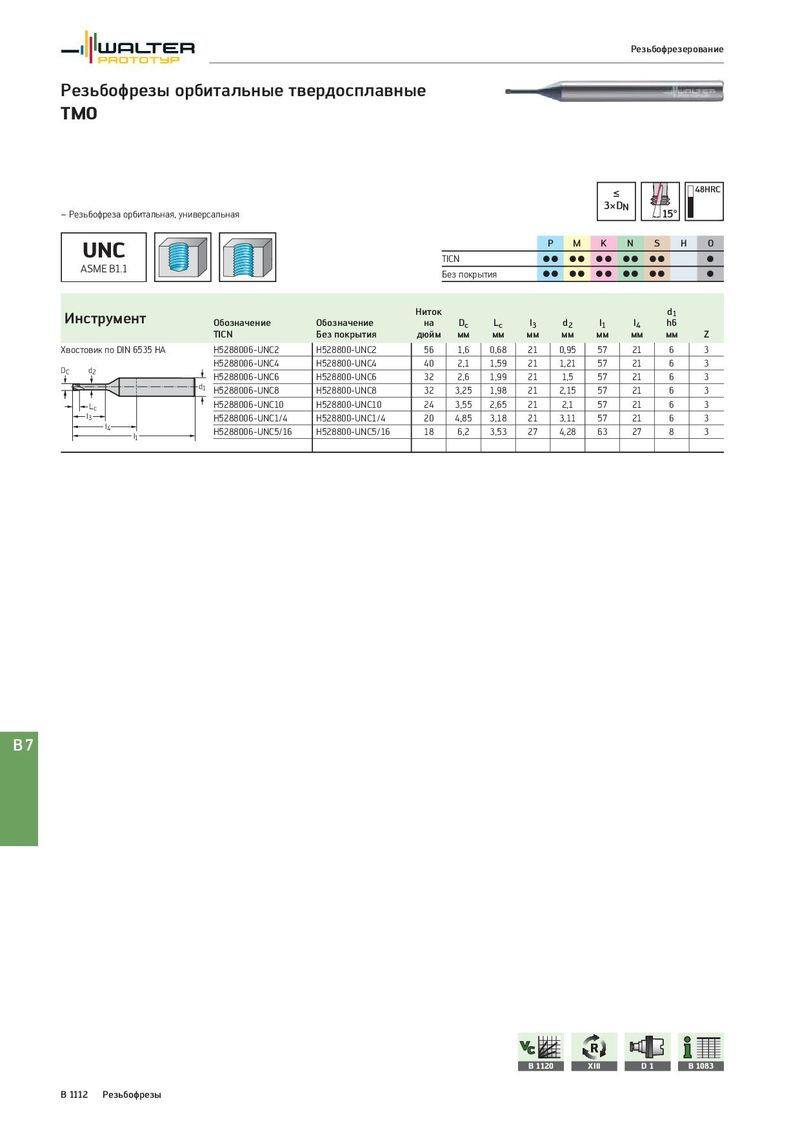

Резьбофрезерование Резьбофрезы орбитальные твердосплавные TMO ≤ 48HRC – Резьбофреза орбитальная, универсальная 3×DN 15° UNC P M K N S H O TICN CC CC CC CC CC C ASME B1.1 Без покрытия CC CC CC CC CC C Инструмент Ниток d1 Обозначение Обозначение на Dc Lc l3 d2 l1 l4 h6 TICN Без покрытия дюйм мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA H5288006-UNC2 H528800-UNC2 56 1,6 0,68 21 0,95 57 21 6 3 DC d2 H5288006-UNC4 H528800-UNC4 40 2,1 1,59 21 1,21 57 21 6 3 H5288006-UNC6 H528800-UNC6 32 2,6 1,99 21 1,5 57 21 6 3 d1 H5288006-UNC8 H528800-UNC8 32 3,25 1,98 21 2,15 57 21 6 3 Lc H5288006-UNC10 H528800-UNC10 24 3,55 2,65 21 2,1 57 21 6 3 l3 H5288006-UNC1/4 H528800-UNC1/4 20 4,85 3,18 21 3,11 57 21 6 3 l4 H5288006-UNC5/16 H528800-UNC5/16 18 6,2 3,53 27 4,28 63 27 8 3 l1 B7 B 1120 XIII D1 B 1083 B 1112 Резьбофрезы
